1 Обзор оборудования Midea Модульные чиллеры

2 Обозначение моделей чиллеров Midea

3 30 к Вт 65 к Вт 130 к Вт 185 к Вт 250 к Вт Особенности Независимые контуры с несколькими спиральными компрессорами, модули с компрессорами Digital scroll. Все чиллеры могут работать в режиме охлаждения при температуре до -10°С (ручное переключение). Модульная конструкция: резерв в случае выхода из строя одной из машин. Заводской 100% контроль сборки. Использование спиральных компрессоров плавного регулирования. Широкий выбор комбинаций модулей для получения требуемой холодопроизводительности. Запуск системы можно осуществлять поэтапно, по мере установки и подключения холодильных машин. Проводной пульт KJR-120AMB/E в комплекте. Модульные чиллеры MCC(D)H MCCH30A-TA3SL MCDH30A-TA3SL MCCH65A-SA3L MCDH65A-SA3L MCCH130A-SA3LMCCH185A-SA3L MCCH250A-SA3L 30 к Вт MCCH30A-A3SL MCDH30A-A3SL (без гидромодуля)

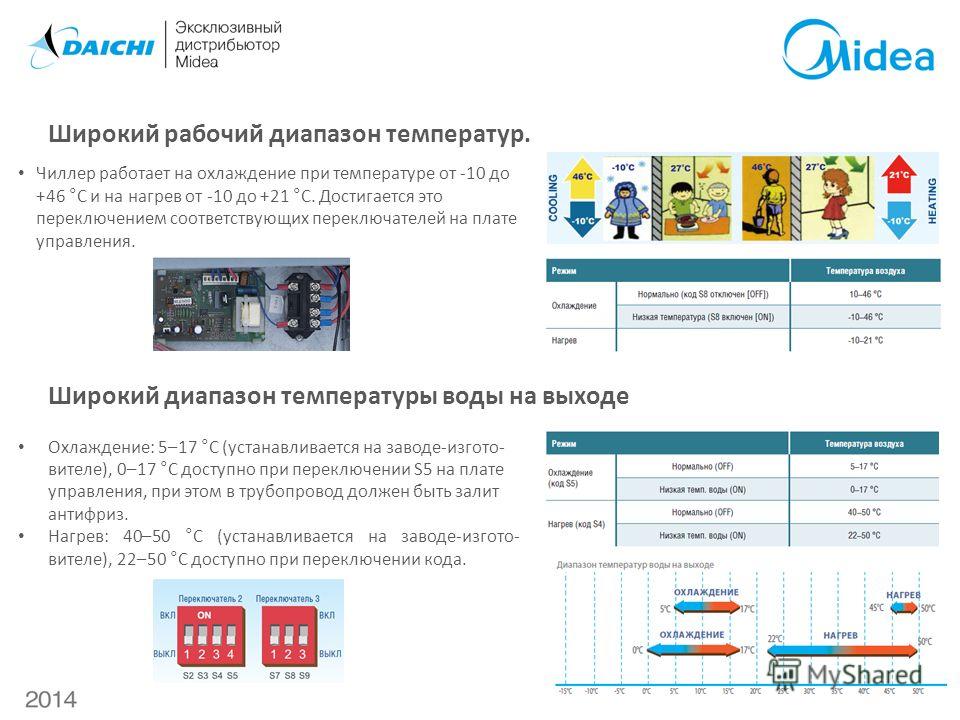

4 Чиллер работает на охлаждение при температуре от -10 до +46 °С и на нагрев от -10 до +21 °С. Достигается это переключением соответствующих переключателей на плате управления. Широкий рабочий диапазон температур. Широкий диапазон температуры воды на выходе Охлаждение: 5–17 °C (устанавливается на заводе-изгото- вителе), 0–17 °C доступно при переключении S5 на плате управления, при этом в трубопровод должен быть залит антифриз. Нагрев: 40–50 °C (устанавливается на заводе-изгото- вителе), 22–50 °C доступно при переключении кода.

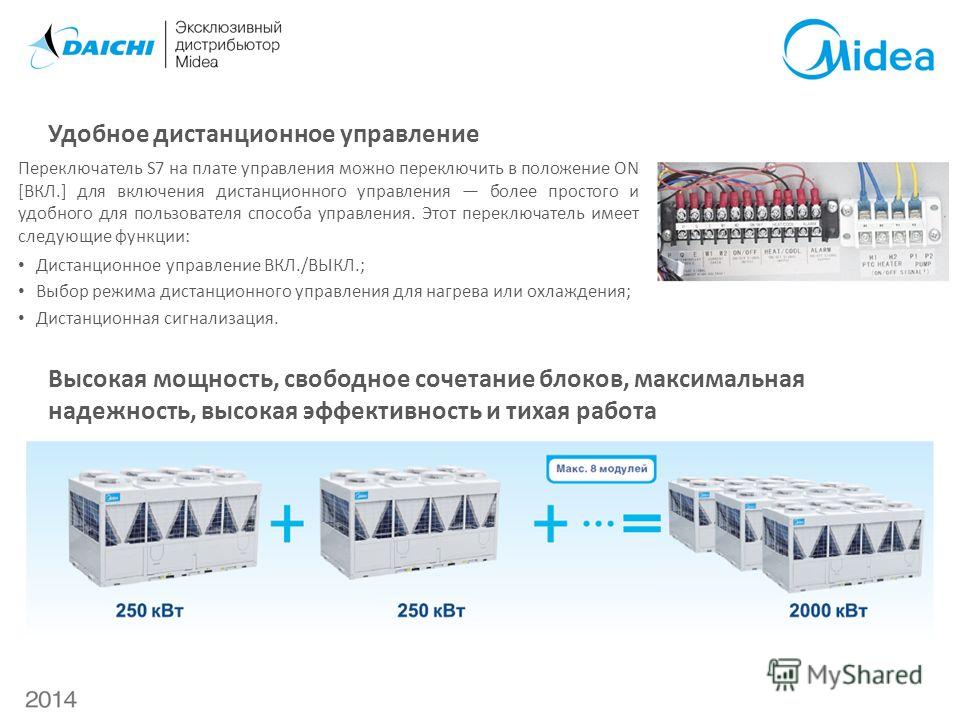

5 Переключатель S7 на плате управления можно переключить в положение ON [ВКЛ.] для включения дистанционного управления более простого и удобного для пользователя способа управления. Этот переключатель имеет следующие функции: Дистанционное управление ВКЛ./ВЫКЛ.; Выбор режима дистанционного управления для нагрева или охлаждения; Дистанционная сигнализация. Удобное дистанционное управление Высокая мощность, свободное сочетание блоков, максимальная надежность, высокая эффективность и тихая работа

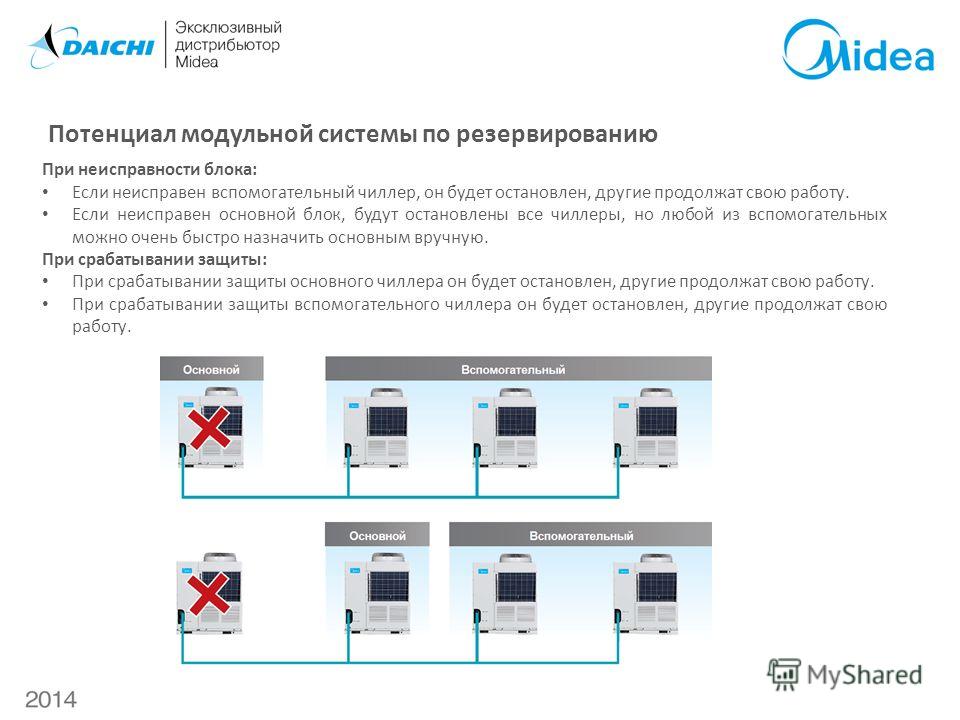

6 Потенциал модульной системы по резервированию При неисправности блока: Если неисправен вспомогательный чиллер, он будет остановлен, другие продолжат свою работу. Если неисправен основной блок, будут остановлены все чиллеры, но любой из вспомогательных можно очень быстро назначить основным вручную. При срабатывании защиты: При срабатывании защиты основного чиллера он будет остановлен, другие продолжат свою работу. При срабатывании защиты вспомогательного чиллера он будет остановлен, другие продолжат свою работу.

7 Встроенный гидравлический модуль (для моделей MCC(D)H30A-TA3SL) Блок оборудован встроенным гидравлическим модулем для упрощения установки, экономии пространства и улучшения внешнего вида, одновременного снижения затрат на установку и эффективного использования площади.

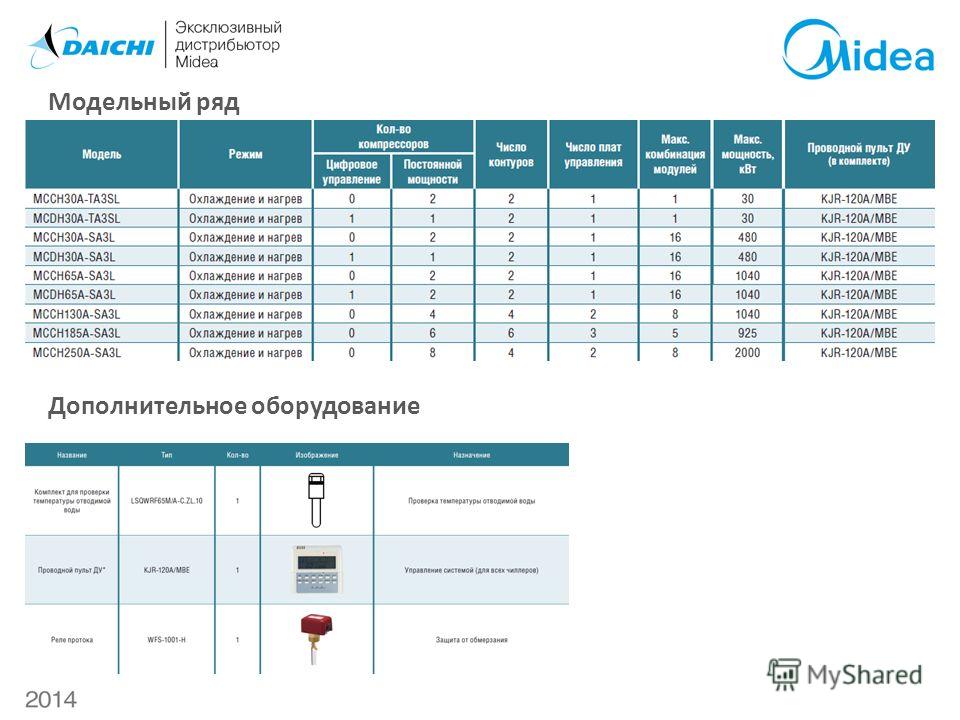

8 Модельный ряд Дополнительное оборудование

9 Проводной пульт управления позволяет управлять чиллером или группой чиллеров, изменять настройки, порядок выполнения команд и получать актуальную информацию о рабочем состоянии чиллера. Основные функции Возможность регулировки температуры обратной воды. Диапазон регулировки: 2,3,4,5 °С ( по умолчанию 2 °С); Управление в режиме реального времени; Ручной сброс ошибок; Диагностика системы в контрольных точках; Функция напоминания о проведение сервисных работ. Проводной пульт управления KJR-120A/MBE (входит в стандартную комплектацию)

10 Спасибо за внимание! Подготовлено отделом ЦТМ
