1 МОБИЛЬНЫЙ КОМПЛЕКС УСТАНОВОК ПО ПЕРЕРАБОТКЕ ЖИДКИХ И ТВЁРДЫХ НЕФТЕШЛАМОВ

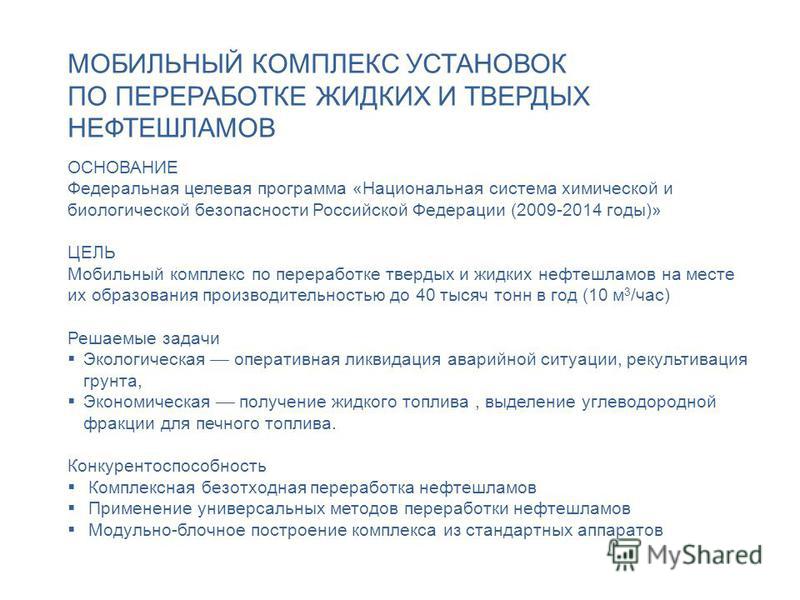

2 МОБИЛЬНЫЙ КОМПЛЕКС УСТАНОВОК ПО ПЕРЕРАБОТКЕ ЖИДКИХ И ТВЕРДЫХ НЕФТЕШЛАМОВ ОСНОВАНИЕ Федеральная целевая программа «Национальная система химической и биологической безопасности Российской Федерации ( годы)» ЦЕЛЬ Мобильный комплекс по переработке твердых и жидких нефтешламов на месте их образования производительностью до 40 тысяч тонн в год (10 м 3 /час) Решаемые задачи Экологическая оперативная ликвидация аварийной ситуации, рекультивация грунта, Экономическая получение жидкого топлива, выделение углеводородной фракции для печного топлива. Конкурентоспособность Комплексная безотходная переработка нефтешламов Применение универсальных методов переработки нефтешламов Модульно-блочное построение комплекса из стандартных аппаратов

3 Гидромеханическая обработка нефтешлама Нефтешлам 10 т/час Термообезвреживание неорганических вещества Центрифугирование водо-нефтяной пульпы Механические примеси 3 т/час Механические примеси 1 т/час Нефтепродукты 3,6 т/час Вода Обезвреженный грунт

4 Основные стадии и оборудование переработки нефтешлама: гидромеханическая переработка жидких и твердых нефтешламов (экстракция горячей водой углеводородов из нефтешлама): комплекс вибросит сепарация водно-нефтяной пульпы с получением жидкого топлива: трикантер Альфа-Лаваль термическое обезвреживание твердых нефтешламов: барабанная печь с системой очистки дымовых газов

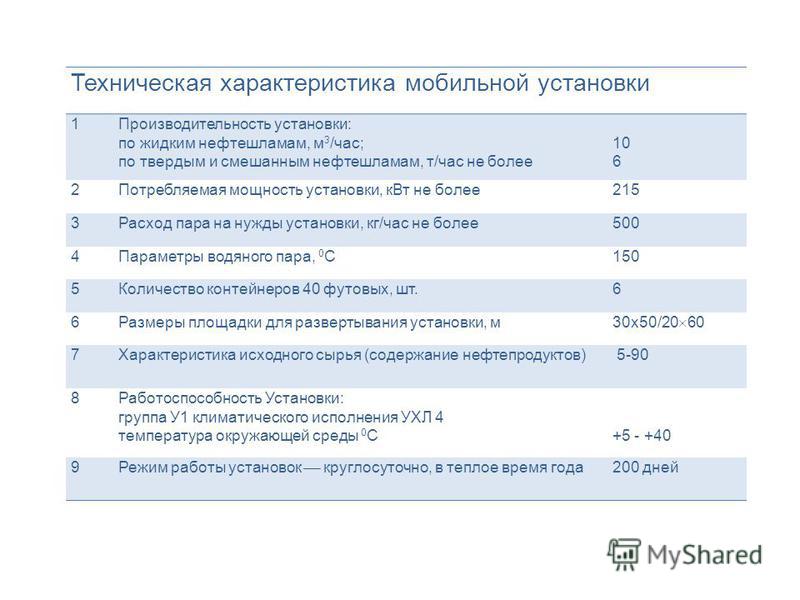

5 Техническая характеристика мобильной установки 1Производительность установки: по жидким нефтешламам, м 3 /час; по твердым и смешанным нефтешламам, т/час не более Потребляемая мощность установки, к Вт не более 215 3Расход пара на нужды установки, кг/час не более 500 4Параметры водяного пара, 0 С150 5Количество контейнеров 40 футовых, шт.6 6Размеры площадки для развертывания установки, м 30 х 50/ Характеристика исходного сырья (содержание нефтепродуктов) Работоспособность Установки: группа У1 климатического исполнения УХЛ 4 температура окружающей среды 0 С Режим работы установок круглосуточно, в теплое время года 200 дней

6 МОБИЛЬНЫЙ КОМПЛЕКС УСТАНОВОК ПО ПЕРЕРАБОТКЕ ЖИДКИХ И ТВЕРДЫХ НЕФТЕШЛАМОВ 1 – блок гидромеханической очистки; 2 – блок инженерного обеспечения; 3 – блок сепарации; дизель-электростанция 1 2 3

7 МОБИЛЬНЫЙ КОМПЛЕКС УСТАНОВОК ПО ПЕРЕРАБОТКЕ ЖИДКИХ И ТВЕРДЫХ НЕФТЕШЛАМОВ Блок инженерного обеспечения Комплекса

8 МОБИЛЬНЫЙ КОМПЛЕКС УСТАНОВОК ПО ПЕРЕРАБОТКЕ ЖИДКИХ И ТВЕРДЫХ НЕФТЕШЛАМОВ Блок сепарации жидкого нефтешлама

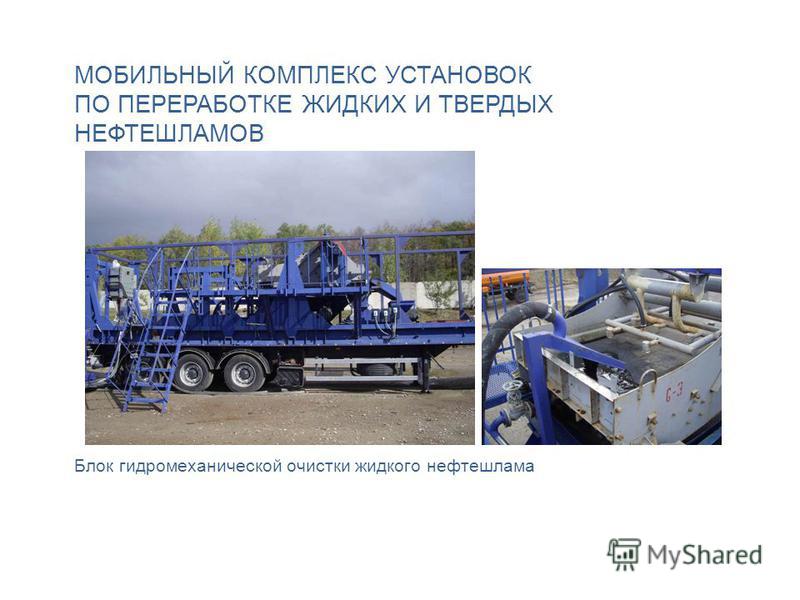

9 МОБИЛЬНЫЙ КОМПЛЕКС УСТАНОВОК ПО ПЕРЕРАБОТКЕ ЖИДКИХ И ТВЕРДЫХ НЕФТЕШЛАМОВ Блок гидромеханической очистки жидкого нефтешлама

10 МОБИЛЬНЫЙ КОМПЛЕКС УСТАНОВОК ПО ПЕРЕРАБОТКЕ ЖИДКИХ И ТВЕРДЫХ НЕФТЕШЛАМОВ Установка термической обработки твердого нефтешлама

11 1. Блок гидромеханической обработки нефтешлама: вибросита, насосы, узел загрузки и выгрузки нефтешлама. 2. Блок сепарации: трехфазный декантер Альфа-Лаваля, емкостной парк, насосы, узел приготовления флокулянта. 3. Блок обеспечения энергоносителями: котельная, теплообменники, ёмкость с оборотной водой, насосы. 4. Установка термо обезвреживания твердых нефтешламов: барабанная печь, камера дожига, система очистки дымовых газов, узел загрузки и выгрузки твердых веществ. 5. Блок электроснабжения и управления: дизель- электростанция, пультовая АСУТП. Блоки 2-5 размещаются на полуприцепах в 40-футовых контейнерах. Состав мобильной установки

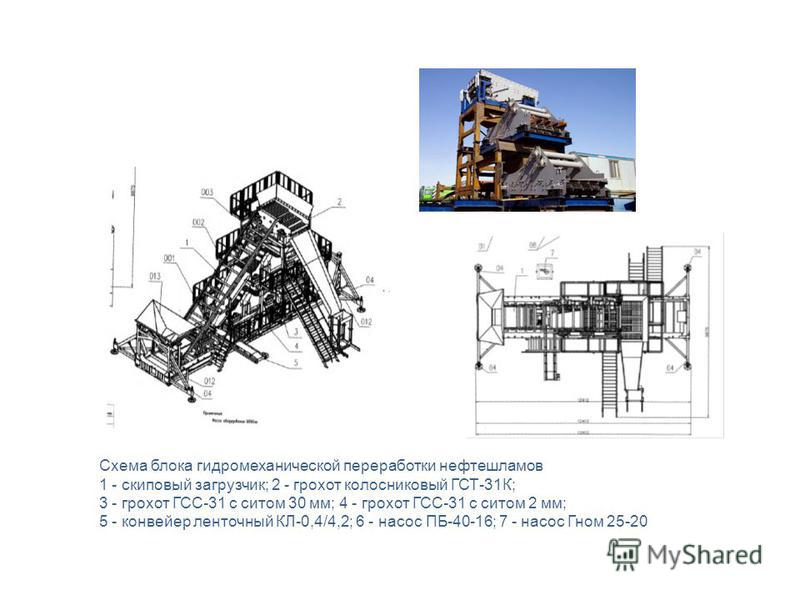

12 Схема блока гидромеханической переработки нефтешламов 1 - скиповый загрузчик; 2 - грохот колосниковый ГСТ-31К; 3 - грохот ГСС-31 с ситом 30 мм; 4 - грохот ГСС-31 с ситом 2 мм; 5 - конвейер ленточный КЛ-0,4/4,2; 6 - насос ПБ-40-16; 7 - насос Гном 25-20

13 Разделение фаз в трехфазном декантере Технические характеристики: Производительность по нефтешламу 12,5 м 3 /час Диаметр барабана 480 мм Длина барабана 2035 мм Максимальная скорость вращения барабана 3650 об/мин Электропитание 3Ф, 380 В Мощность двигателя главного привода 90 к Вт Мощность двигателя вторичного привода 11 к Вт Габаритные размеры 135 х 1190 х 1325 мм Сухая масса 4800 кг

14 Установка термо обезвреживания твердых нефтешламов (УЗГ-1М) Технические характеристики: Производительность 6000 кг/час, Температура в барабанной печи о С, Диаметр барабана 1,2 м, Длина барабана 6 м, Расход топлива до 40 л/час, Температура в камере дожига > 1000 о С Установка термо обезвреживания твердых нефтешламов на платформах

15 В 2013 г. изготовлен и сдан государственной комиссии мобильный комплекс производительностью 10 м 3 /час. Мобильный комплекс для переработки нефтешламов позволяет реализовать полный цикл переработки как жидких, так и твердых нефтешламов с получением товарного жидкого топлива и термообезвреженного грунта, 5 класса опасности для окружающей природной среды и пригодный для рекультивации земель. Используются эффективные процессы гидромеханического разделения, сепарации и термической переработки твердых и жидких нефтешламов. После проведения в сентябре в Саратовской области государственной комиссией приемочных испытаний мобильный комплекс по переработке нефтешламов рекомендован для внедрения на предприятиях нефтедобывающей отрасли. МОБИЛЬНЫЙ КОМПЛЕКС УСТАНОВОК ПО ПЕРЕРАБОТКЕ ЖИДКИХ И ТВЕРДЫХ НЕФТЕШЛАМОВ
