компьютерные узлы маршрутизаторыканалы связи компьютеры Глобальная сеть это объединение компьютеров, расположенных на удаленном расстоянии, для общего. - презентация

1

2 компьютерные узлы маршрутизаторы каналы связи компьютеры Глобальная сеть это объединение компьютеров, расположенных на удаленном расстоянии, для общего использования мировых информационных ресурсов.

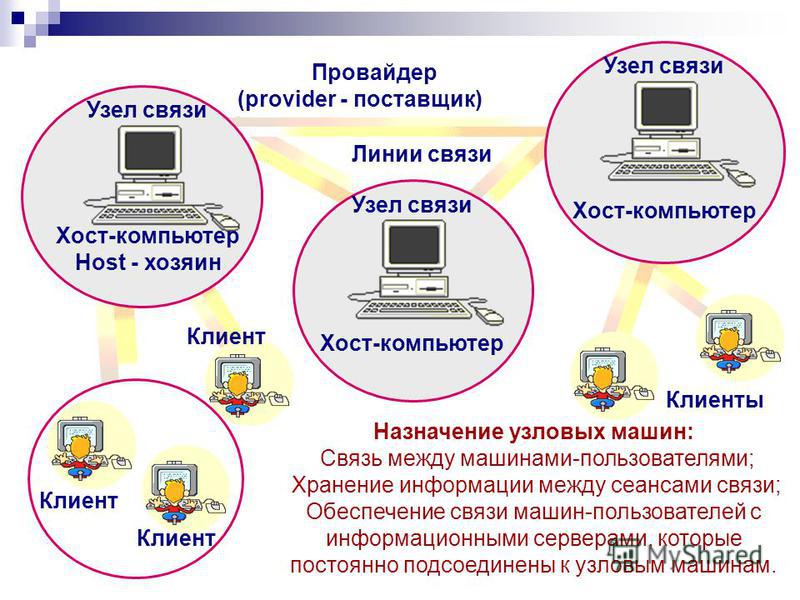

3 Хост-компьютер Узел связи Хост-компьютер Узел связи Хост-компьютер Host - хозяин Узел связи Клиенты Провайдер (provider - поставщик) Клиент Назначение узловых машин: Связь между машинами-пользователями; Хранение информации между сеансами связи; Обеспечение связи машин-пользователей с информационными серверами, которые постоянно подсоединены к узловым машинам. Линии связи

4 Каждый узел имеет связь не с одним, а со множеством узлов. Поэтому маршруты, по которым поступает информация на некоторый узел, могут быть самыми разными. Этим обеспечивается устойчивость работы сети: при выходе из строя одного узла информационные потоки к другим узлам не прерываются, изменяется только маршрут. Решением таких задач занимаются специальные средства маршрутизаторы. Отправитель Получатель Маршрутизатор - устройство, которое принимает пакеты из одной сети и отправляет их в другую в нужном направлении.

5 Каналы связи различаются по трем основным свойствам: пропускной способности, помехоустойчивости и стоимости. ЛИНИИ СВЯЗИ Кабельные Телефонные витая пара коаксиальные кабели радиорелейные спутниковые Радиоканал оптоволоконные кабели Пропускная способность максимальная скорость передачи информации по каналу связи, выражается в килобитах в секунду (Кбит/с). Узел связи Клиент Модем

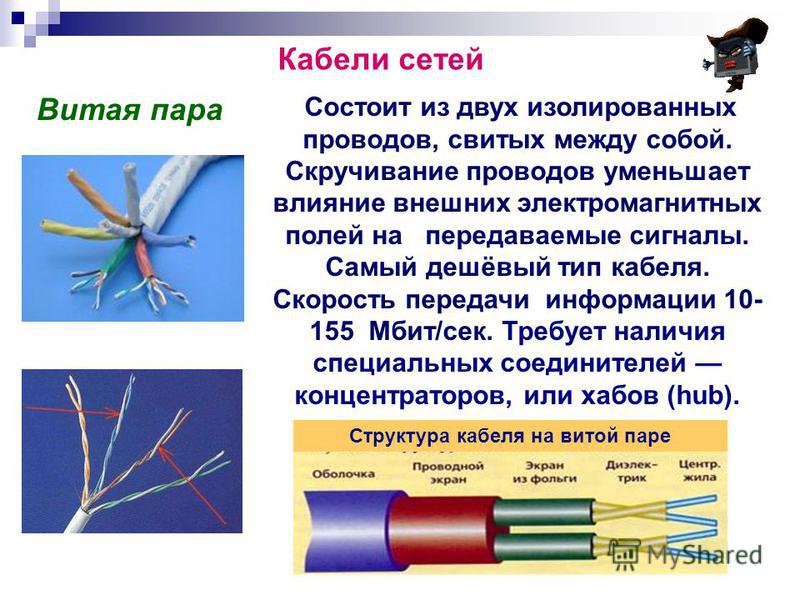

6 Кабели сетей Витая пара Состоит из двух изолированных проводов, свитых между собой. Скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы. Самый дешёвый тип кабеля. Скорость передачи информации Мбит/сек. Требует наличия специальных соединителей концентраторов, или хабов (hub). Структура кабеля на витой паре

7 Разъем под витую пару Хаб - концентратор Кабель витая пара с разъемами Рабочая станция Оправленная витая пара и коммутатор

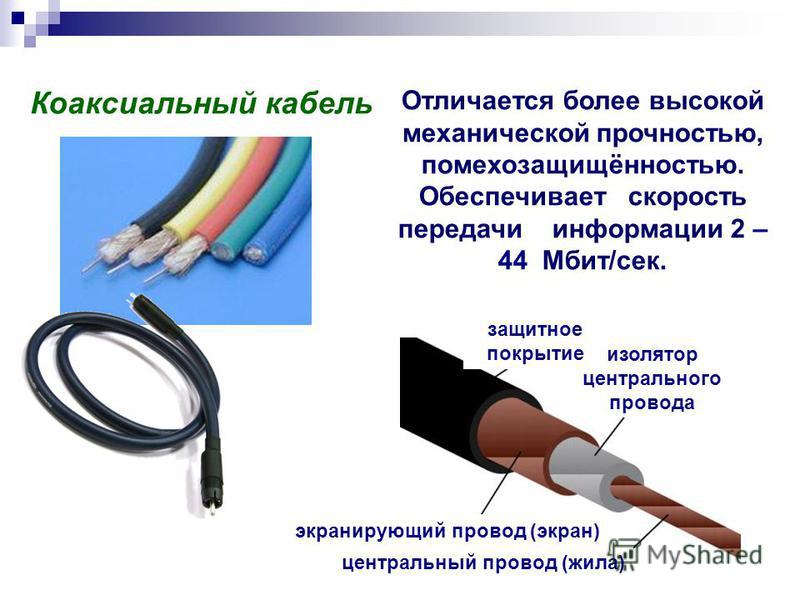

8 Коаксиальный кабель Отличается более высокой механической прочностью, помехозащищённостью. Обеспечивает скорость передачи информации 2 – 44 Мбит/сек. изолятор центрального провода центральный провод (жила) экранирующий провод (экран) защитное покрытие

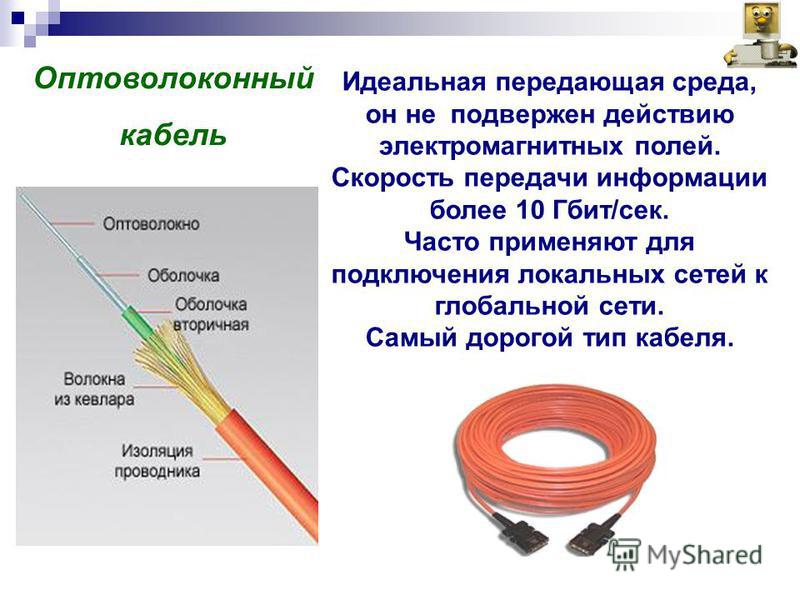

9 Оптоволоконный кабель Идеальная передающая среда, он не подвержен действию электромагнитных полей. Скорость передачи информации более 10 Гбит/сек. Часто применяют для подключения локальных сетей к глобальной сети. Самый дорогой тип кабеля.

10 Телефонная связь Как известно, компьютер хранит и обрабатывает информацию в цифровой форме (дискретный электрический сигнал). Однако по телефонной линии данные передаются в виде аналоговых сигналов. Поэтому для подключения компьютера в Интернет используется модем. Доступ клиентов в Интернет осуществляется чаще всего по телефонным каналам связи. телефонная линия аналоговый сигнал дискретный электрический сигнал Модуляция Де Модуляция

11 В отличие от обычного, модем ADSL не преобразует сигналы, а сразу передает их по телефонной линии в цифровом виде. Достоинством этого способа подключения является то, что во время связи с Интернетом телефон остается свободным для обычного разговора. Схема подключения компьютера к сети Интернет по технологии ADSL ADSL-модем поддерживает технологию ADSL. Сплиттер - предназначен для разделения низкочастотного сигнала обычной телефонной связи (спектр голосовых сигналов) и высокочастотного сигнала ADSL. ТФОП - телефонная сеть общего пользования (обычный городской телефон).

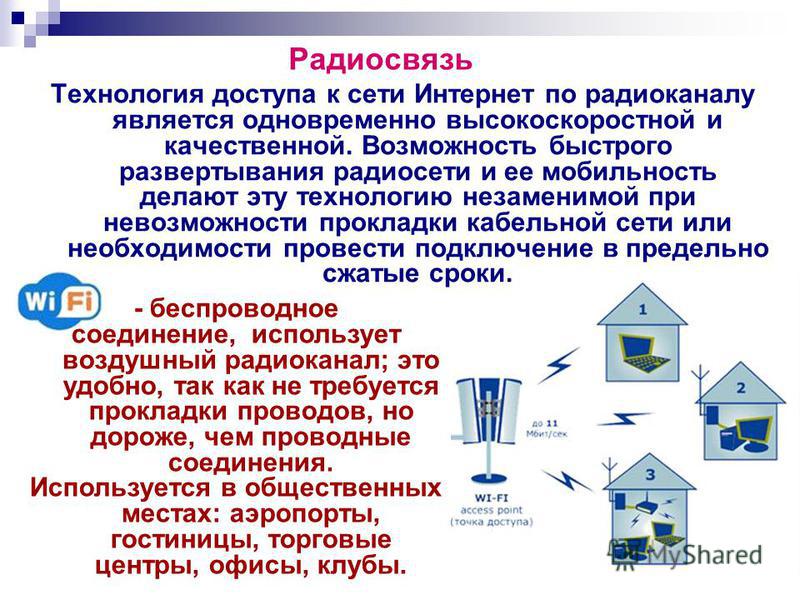

12 Технология доступа к сети Интернет по радиоканалу является одновременно высокоскоростной и качественной. Возможность быстрого развертывания радиосети и ее мобильность делают эту технологию незаменимой при невозможности прокладки кабельной сети или необходимости провести подключение в предельно сжатые сроки. Радиосвязь - беспроводное соединение, использует воздушный радиоканал; это удобно, так как не требуется прокладки проводов, но дороже, чем проводные соединения. Используется в общественных местах: аэропорты, гостиницы, торговые центры, офисы, клубы.

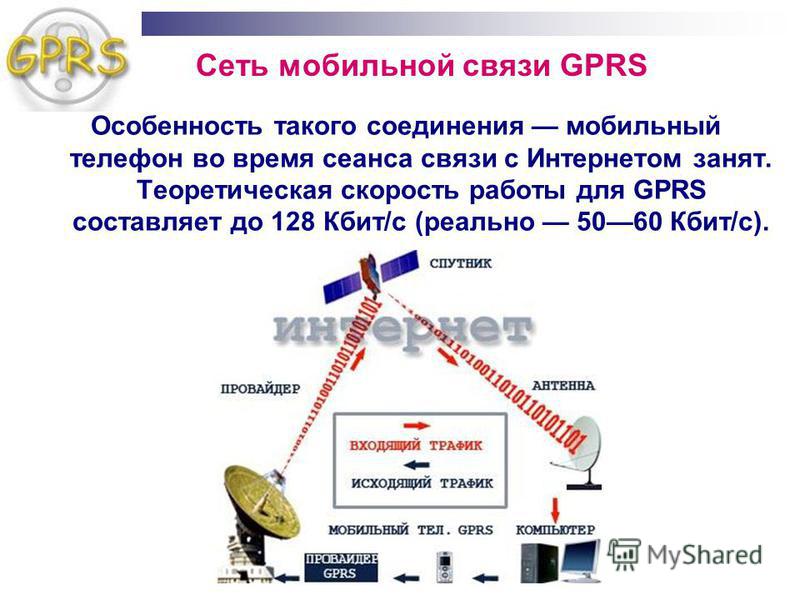

13 Особенность такого соединения мобильный телефон во время сеанса связи с Интернетом занят. Теоретическая скорость работы для GPRS составляет до 128 Кбит/с (реально 5060 Кбит/с). Сеть мобильной связи GPRS

14 World Wide Web (WWW) – это распределенная информационная система («всемирная паутина») с гиперсвязями, существующая на технической базе мировой компьютерной сети Internet. Web-сайт – это группа Web- страниц, принадлежащих определенной организации или человеку и связанных между собой по содержанию. Web-страница – это основная информационная единица «Всемирной паутины». Она представляет собой отдельный документ, хранящийся на Web-сервере. Страница имеет свое имя, по которой к ней можно обратиться. Web сервер Home page Web-страница Web-сайт Web-сайт Web-страница Web-сайт Web-страница Web-сайт Web-страница
