1 2 Древесина- природный конструкционный материал Древесина как природный конструкционный материал получается из стволов деревьев при распиливании их на. - презентация

1 1

2 2 Древесина- природный конструкционный материал Древесина как природный конструкционный материал получается из стволов деревьев при распиливании их на части.

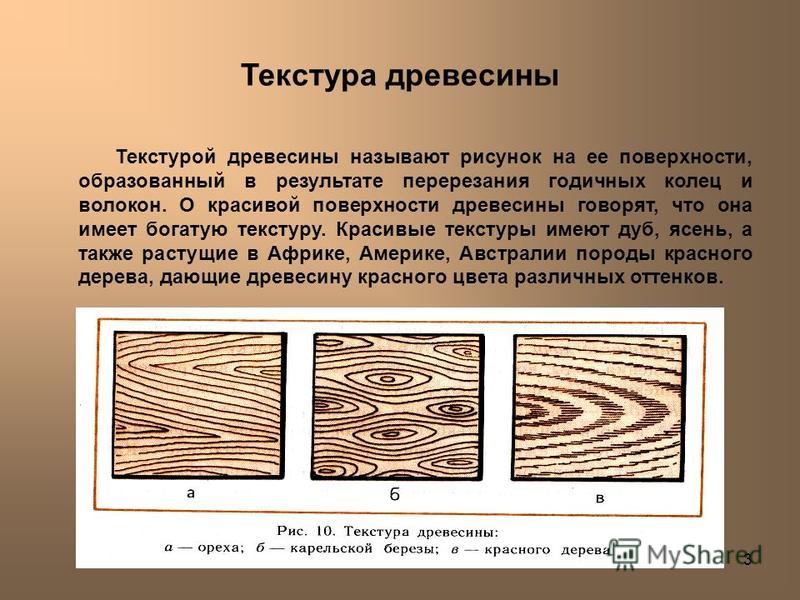

3 3 Текстура древесины Текстурой древесины называют рисунок на ее поверхности, образованный в результате перерезания годичных колец и волокон. О красивой поверхности древесины говорят, что она имеет богатую текстуру. Красивые текстуры имеют дуб, ясень, а также растущие в Африке, Америке, Австралии породы красного дерева, дающие древесину красного цвета различных оттенков.

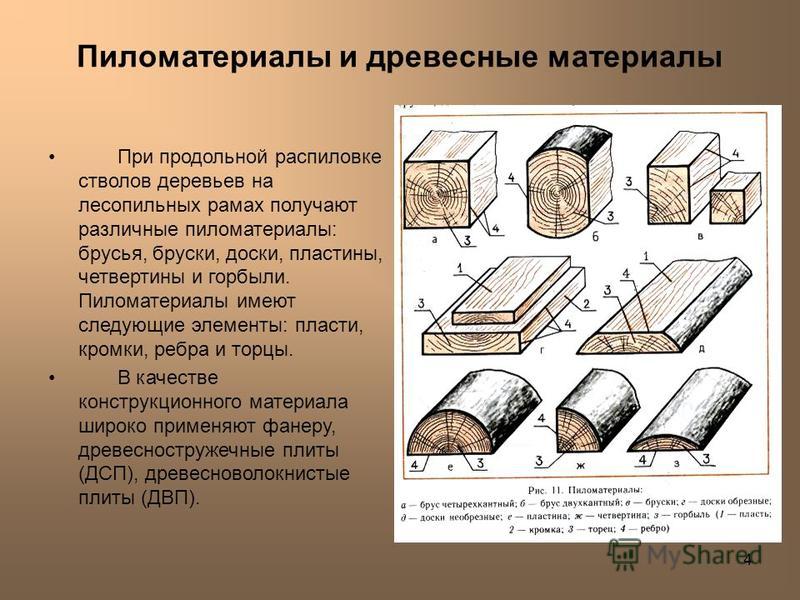

4 4 Пиломатериалы и древесные материалы При продольной распиловке стволов деревьев на лесопильных рамах получают различные пиломатериалы: брусья, бруски, доски, плестины, четвертины и горбыли. Пиломатериалы имеют следующие элементы: плести, кромки, ребра и торцы. В качестве конструкционного материала широко применяют фанеру, древесностружечные плиты (ДСП), древесноволокнистые плиты (ДВП).

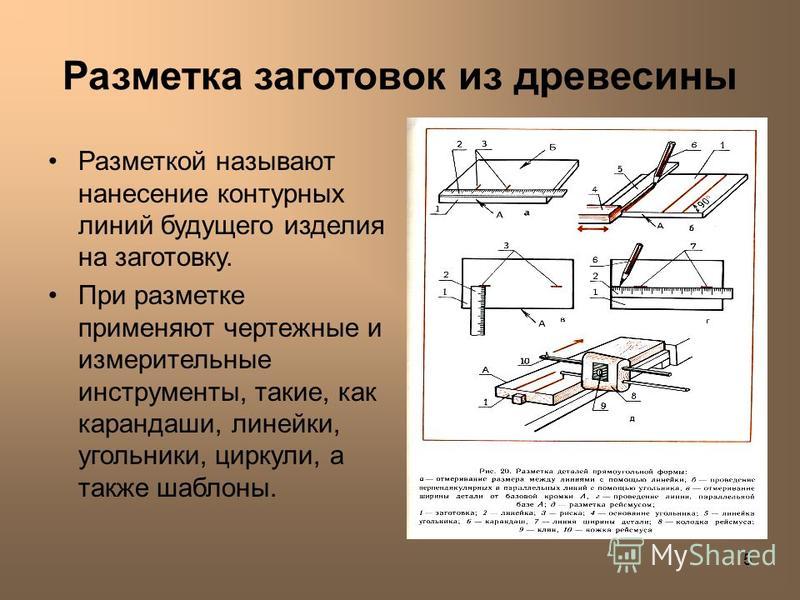

5 5 Разметка заготовок из древесины Разметкой называют нанесение контурных линий будущего изделия на заготовку. При разметке применяют чертежные и измерительные инструменты, такие, как карандаши, линейки, угольники, циркули, а также шаблоны.

6 6 Разметка по шаблону Для разметки нескольких одинаковых деталей или деталей сложной криволинейной формы применяют шаблоны. Шаблон представляет собой готовую деталь или ее форму, изготовленную из древесины, металла или пластмассы.

7 7 Разметка окружности

8 8 Виды пил.

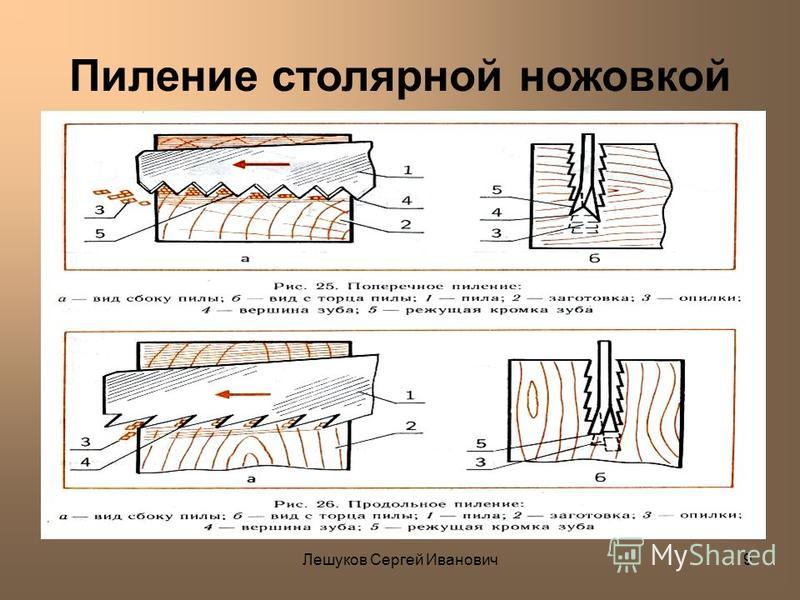

9 Лешуков Сергей Иванович 9 Пиление столярной ножовкой

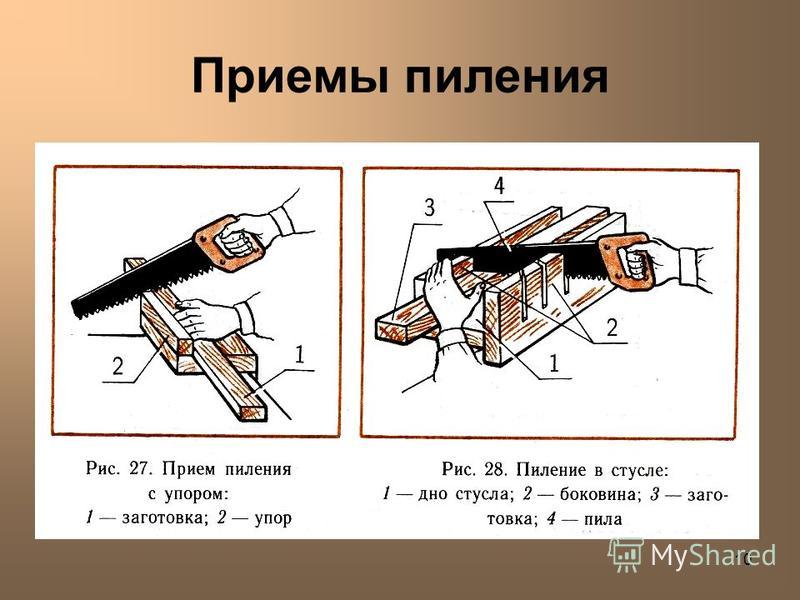

10 10 Приемы пиления

11 11 Строгание древесины Строгание древесины с целью обработки заготовки до нужного размера и создания на ней ровных и гладких поверхностей осуществляют с помощью различных стругов (строгальных инструментов).

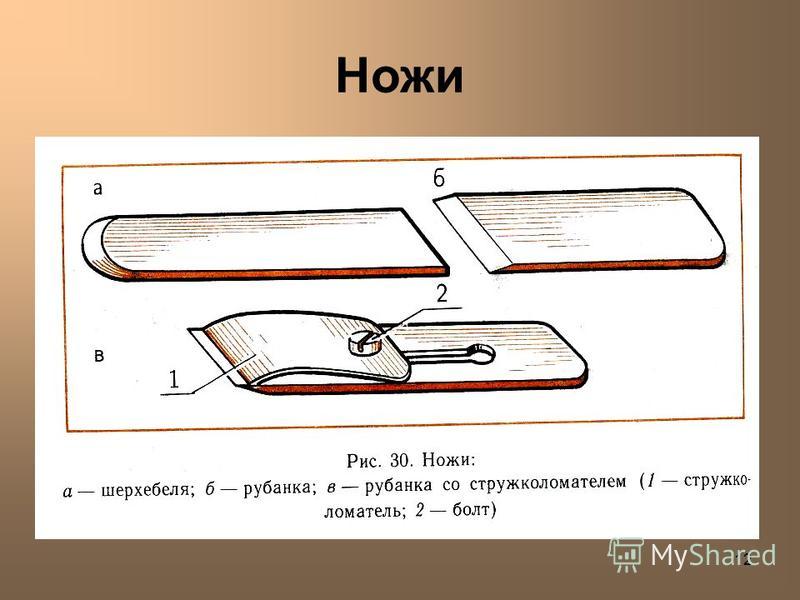

12 12 Ножи

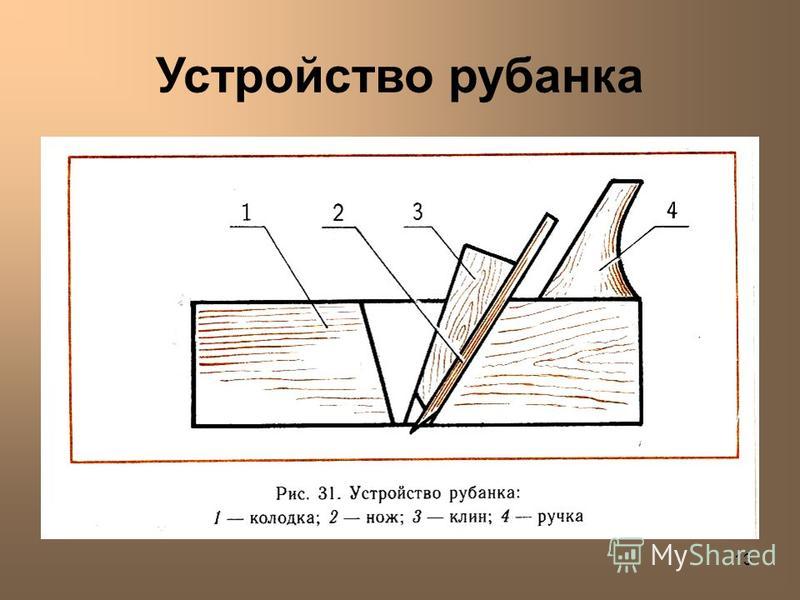

13 13 Устройство рубанка

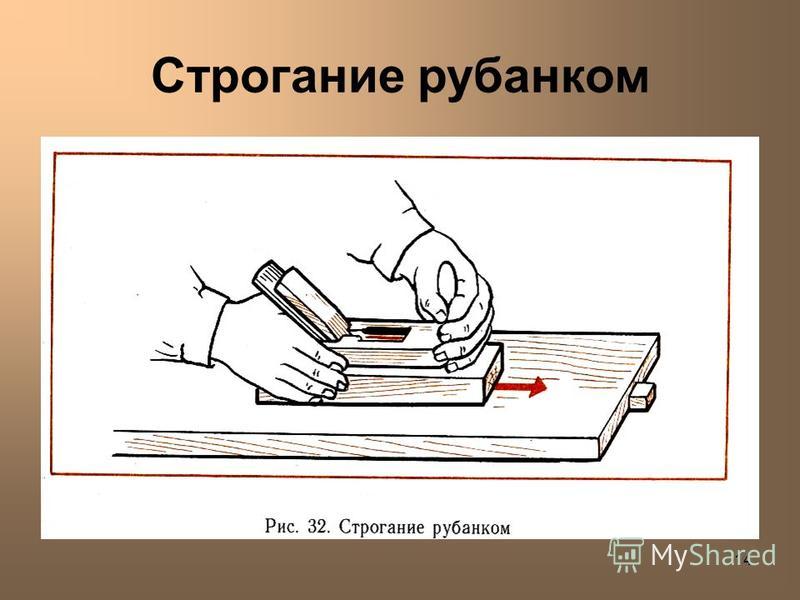

14 14 Строгание рубанком

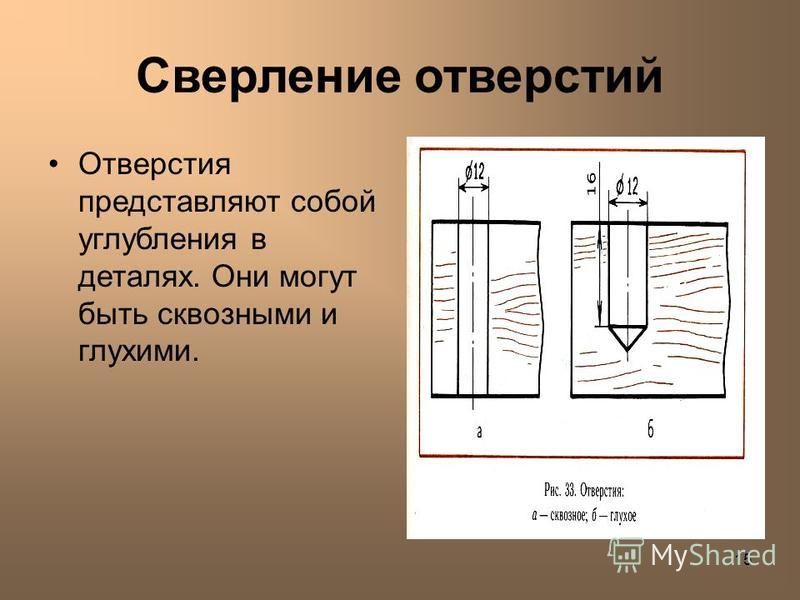

15 15 Сверление отверстий Отверстия представляют собой углубления в деталях. Они могут быть сквозными и глухими.

16 16 Сверла

17 17 Приемы сверления

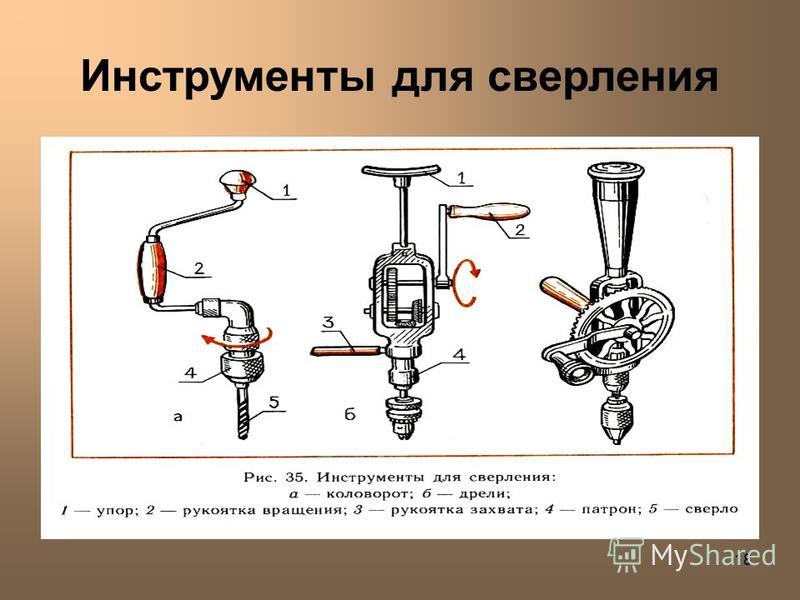

18 18 Инструменты для сверления

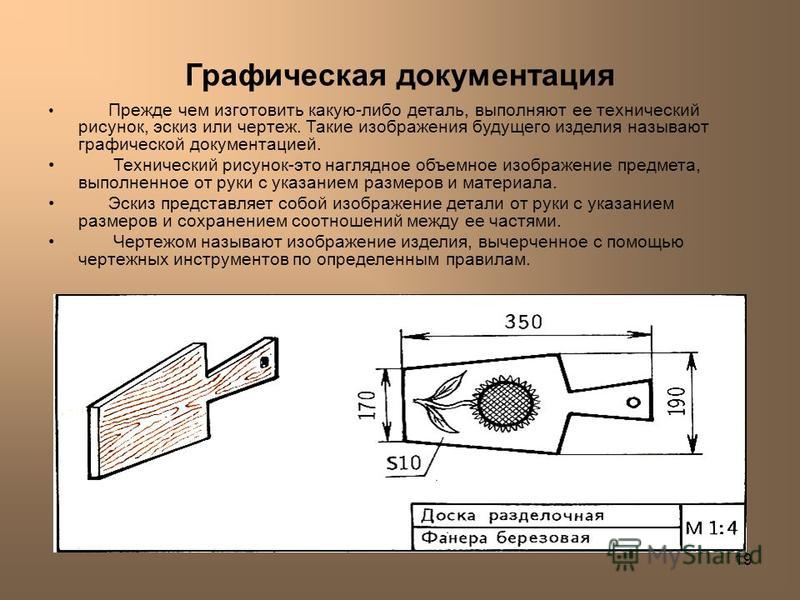

19 19 Графическая документация Прежде чем изготовить какую-либо деталь, выполняют ее технический рисунок, эскиз или чертеж. Такие изображения будущего изделия называют графической документацией. Технический рисунок-это наглядное объемное изображение предмета, выполненное от руки с указанием размеров и материала. Эскиз представляет собой изображение детали от руки с указанием размеров и сохранением соотношений между ее частями. Чертежом называют изображение изделия, вычерченное с помощью чертежных инструментов по определенным правилам.

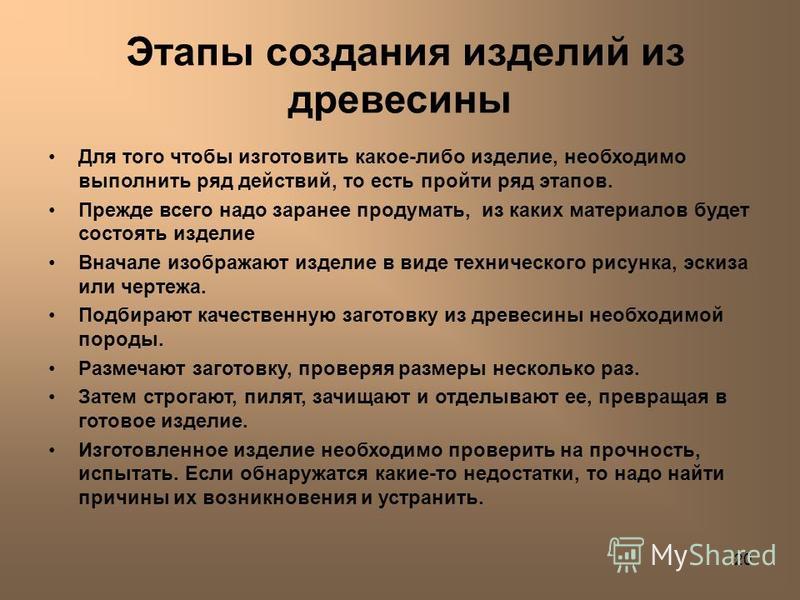

20 20 Этапы создания изделий из древесины Для того чтобы изготовить какое-либо изделие, необходимо выполнить ряд действий, то есть пройти ряд этапов. Прежде всего надо заранее продумать, из каких материалов будет состоять изделие Вначале изображают изделие в виде технического рисунка, эскиза или чертежа. Подбирают качественную заготовку из древесины необходимой породы. Размечают заготовку, проверяя размеры несколько раз. Затем строгают, пилят, зачищают и отделывают ее, превращая в готовое изделие. Изготовленное изделие необходимо проверить на прочность, испытать. Если обнаружатся какие-то недостатки, то надо найти причины их возникновения и устранить.

21 21 Технологическая карта

22 22 Последовательность выполнения операций 1 Выбрать заготовку из доски или фанеры толщиной 10…12 мм и разметить контур изделия по шаблону

23 23 Последовательность выполнения операций 2 Выпилить контур изделия.

24 24 Последовательность выполнения операций 3 Наколоть шилом центр отверстия. Высверлить отверстие.

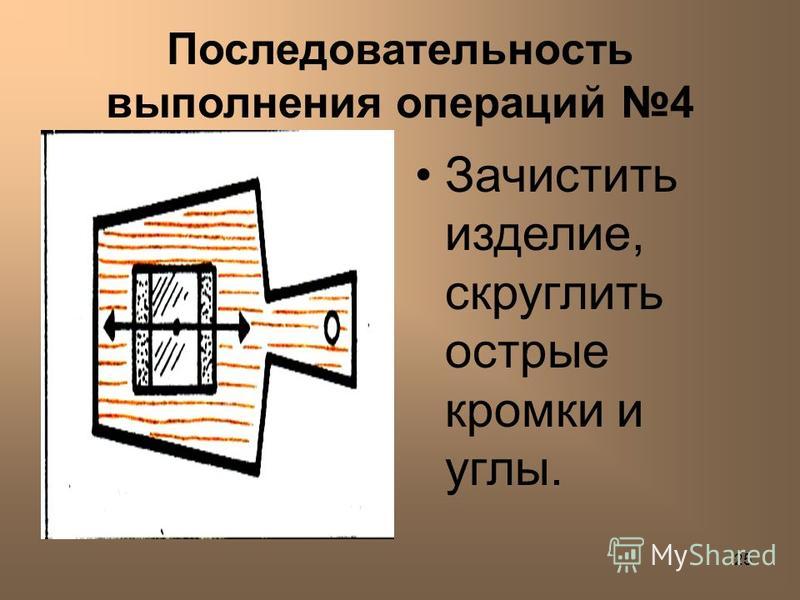

25 25 Последовательность выполнения операций 4 Зачистить изделие, скруглить острые кромки и углы.

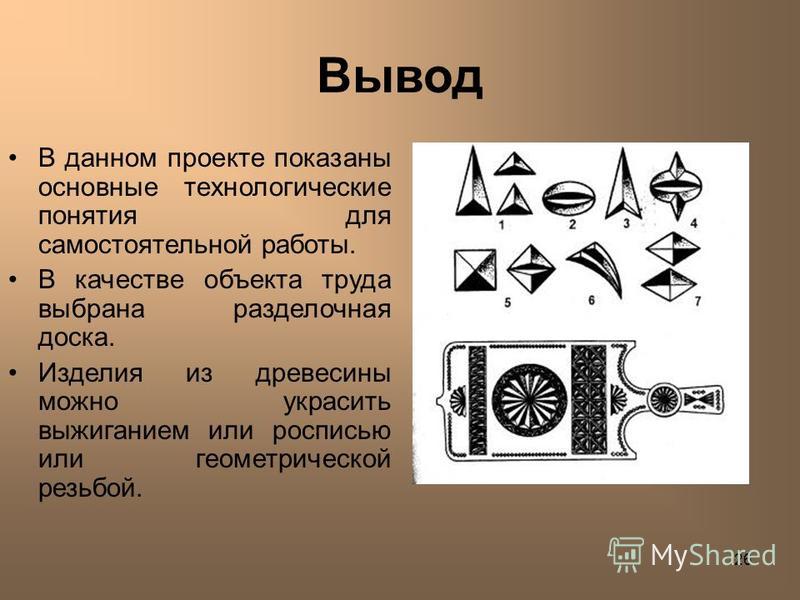

26 26 Вывод В данном проекте показаны основные технологические понятия для самостоятельной работы. В качестве объекта труда выбрана разделочная доска. Изделия из древесины можно украсить выжиганием или росписью или геометрической резьбой.
