ГЛАВА 2. ТЕХНОЛОГИЯ ОБРАБОТКИ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ §2.1 РАСТРОВАЯ И ВЕКТОРНАЯ ГРАФИКА. - презентация

1 ГЛАВА 2. ТЕХНОЛОГИЯ ОБРАБОТКИ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ §2.1 РАСТРОВАЯ И ВЕКТОРНАЯ ГРАФИКА

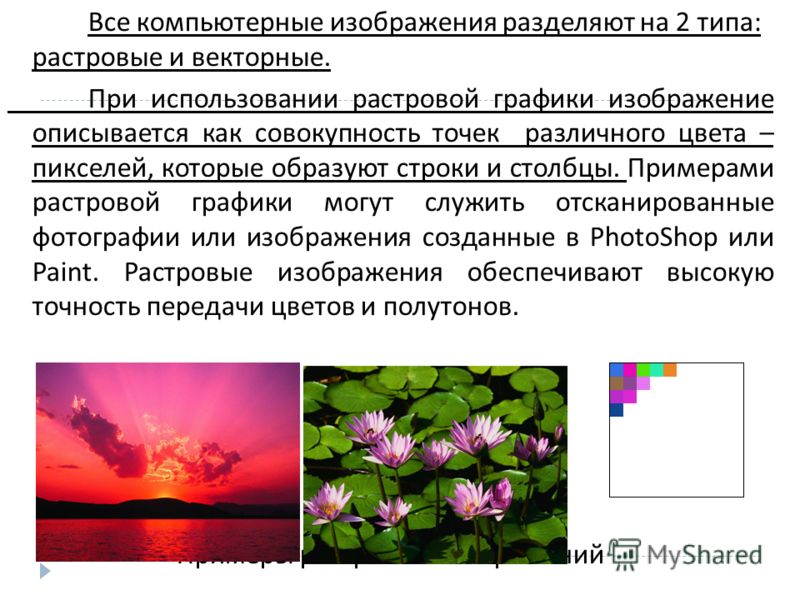

2 Все компьютерные изображения разделяют на 2 типа: растровые и векторные. При использовании растровой графики изображение описывается как совокупность точек различного цвета – пикселей, которые образуют строки и столбцы. Примерами растровой графики могут служить отсканированные фотографии или изображения созданные в PhotoShop или Paint. Растровые изображения обеспечивают высокую точность передачи цветов и полутонов. Примеры растровых изображений

3 Растровое изображение очень чувствительно к уменьшению и увеличению. При уменьшении растрового изображения несколько соседних точек преобразуются в одну, и поэтому теряется четкость мелких деталей изображения. При его увеличении увеличивается размер каждой точки и появляется ступенчатый эффект.

4 Качество растрового изображения зависит от пространственного разрешения – количества пикселей в изображении по горизонтали и вертикали. У цифровых фотоаппаратов и видеокамер этот параметр считается в мегапикселях (разрешение фотоаппарата). Чем больше разрешение тем четче будут отображаться детали на фотоснимке. Пример: 10-ти мегапиксельный фотоаппарат делает снимки с разрешением 3648 х 2736 пикселей, а 3,2 мегапиксельный с разрешением 2048 х 1536.

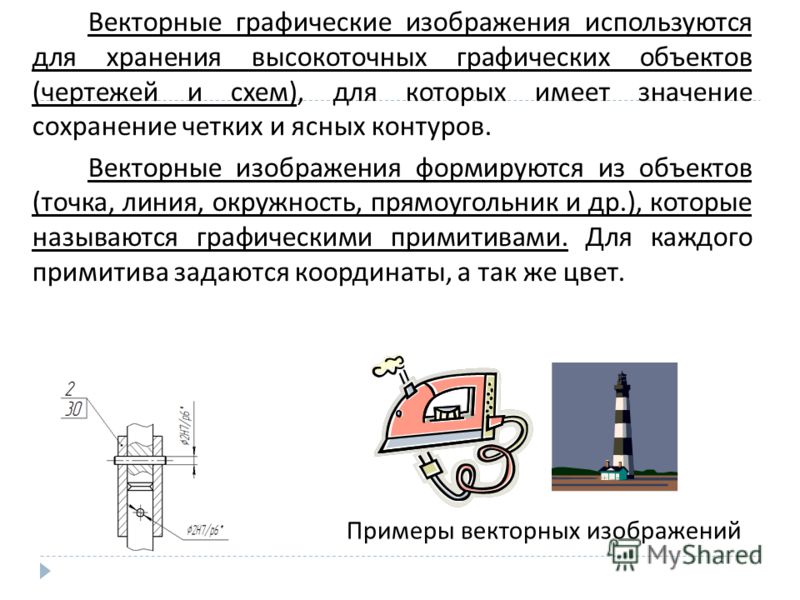

5 Векторные графические изображения используются для хранения высокоточных графических объектов (чертежей и схем), для которых имеет значение сохранение четких и ясных контуров. Векторные изображения формируются из объектов (точка, линия, окружность, прямоугольник и др.), которые называются графическими примитивами. Для каждого примитива задаются координаты, а так же цвет. Примеры векторных изображений

6

7

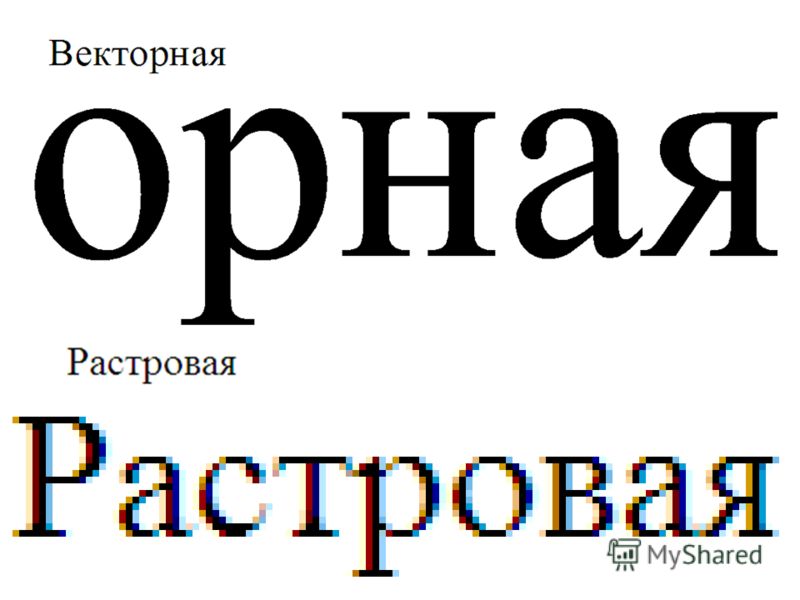

8 Достоинством векторной графики является то, что векторные графические изображения могут быть увеличены или уменьшены без потери качества. Это возможно, так как масштабирование изображений производится с помощью простого умножения координат точек графических примитивов на коэффициент масштабирования.

9
