1 РАСТРОВАЯ И ВЕКТОРНАЯ ГРАФИКА

2 Ключевые слова компьютерная графика растровая графика векторная графика форматы графических файлов

3 Сферы применения компьютерной графики Компьютерная графика прочно вошла в нашу повседневную жизнь. Она применяется: для наглядного представления результатов измерений и наблюдений при разработке дизайнов интерьеров и ландшафтов тренажёрах и компьютерных играх при создании спецэффектов в киноиндустрии для творческого самовыражения человека

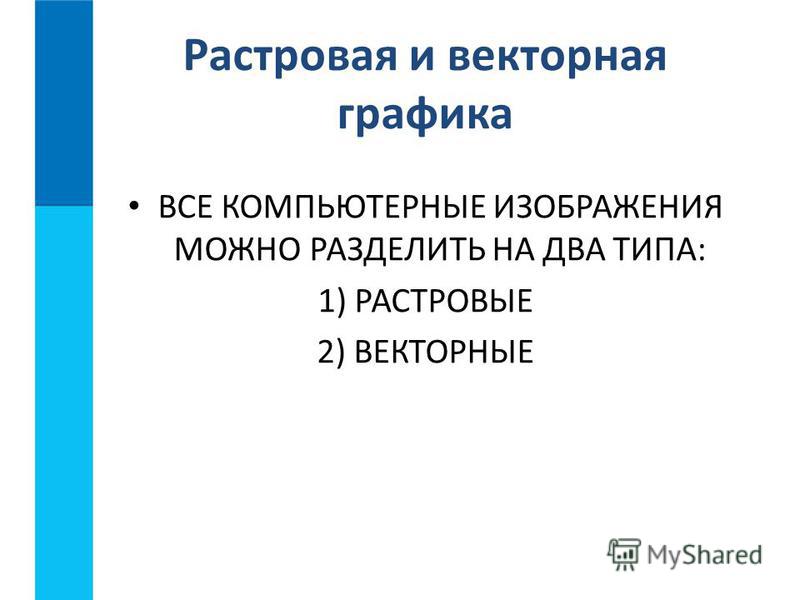

4 ВСЕ КОМПЬЮТЕРНЫЕ ИЗОБРАЖЕНИЯ МОЖНО РАЗДЕЛИТЬ НА ДВА ТИПА: 1) РАСТРОВЫЕ 2) ВЕКТОРНЫЕ Растровая и векторная графика

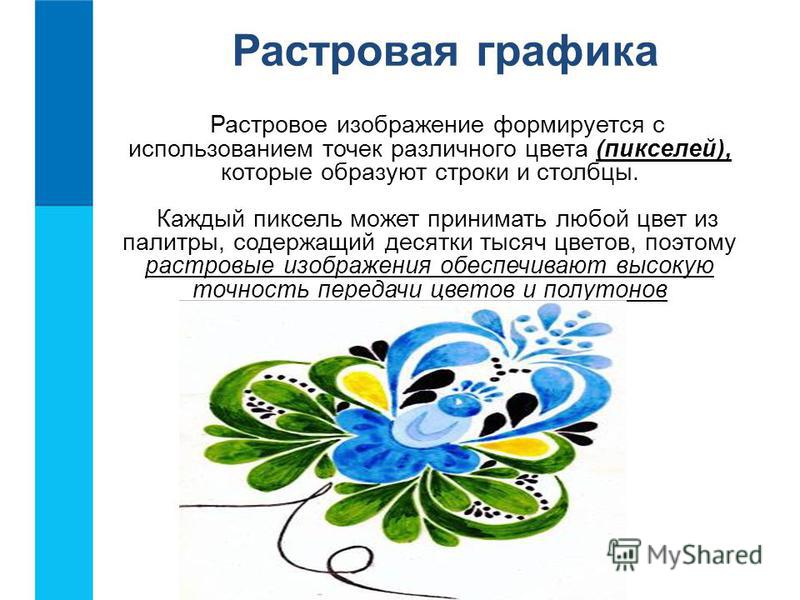

5 Растровая графика Растровое изображение формируется с использованием точек различного цвета (пикселей), которые образуют строки и столбцы. Каждый пиксель может принимать любой цвет из палитры, содержащий десятки тысяч цветов, поэтому растровые изображения обеспечивают высокую точность передачи цветов и полутонов

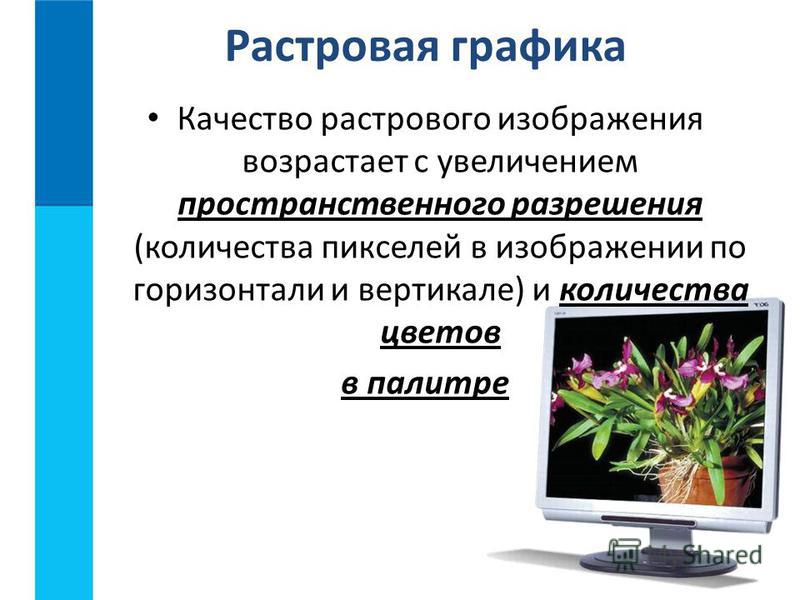

6 Качество растрового изображения возрастает с увеличением пространственного разрешения (количества пикселей в изображении по горизонтали и вертикале) и количества цветов в палитре Растровая графика

7 Существуют следующие разрешающие способности монитора: 768* * * *1024 Растровая графика

8 Растровые изображения очень чувствительны к масштабированию, при их уменьшении несколько точек преобразуются в одну, поэтому теряется четкость мелких деталей, а при его увеличении появляется ступенчатый эффект

9 Наиболее простое растровое изображение состоит из пикселов имеющих только два возможных цвета черный и белый Для черно-белого изображения информационный объем одной точки равен 1 биту, т.к. она может быть либо черной, либо белой, что можно закодировать двумя цифрами - 0 или

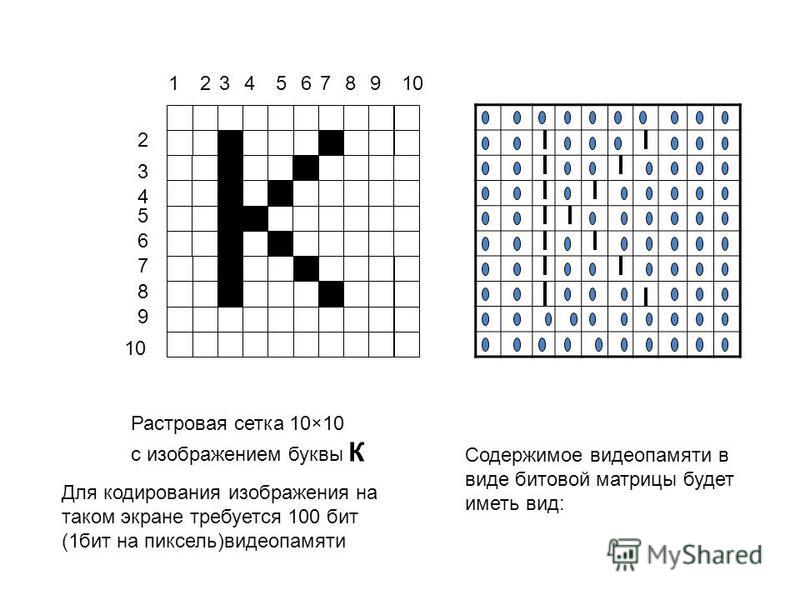

10 Растровая сетка 10×10 с изображением буквы К Для кодирования изображения на таком экране требуется 100 бит (1 бит на пиксель)видеопамяти Содержимое видеопамяти в виде битовой матрицы будет иметь вид:

11 ВЕКТОРНАЯ ГРАФИКА Векторные графические изображения используются для хранения высокоточных графических объектов (чертежей и схем), для которых имеет значение сохранение четких и ясных контуров Векторное изображение, его преобразованный фрагмент и простейшие геометрические фигуры, из которых «собран» этот фрагмент

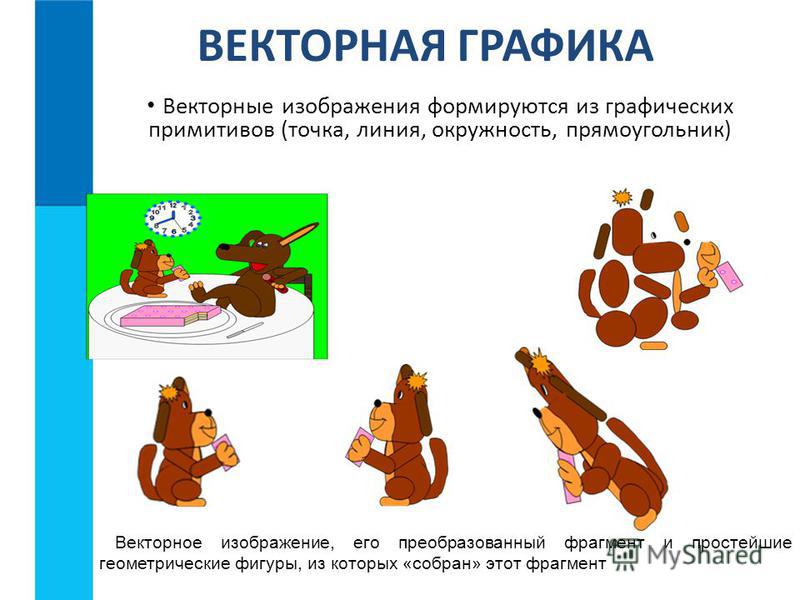

12 ВЕКТОРНАЯ ГРАФИКА Векторные изображения формируются из графических примитивов (точка, линия, окружность, прямоугольник) Векторное изображение, его преобразованный фрагмент и простейшие геометрические фигуры, из которых «собран» этот фрагмент

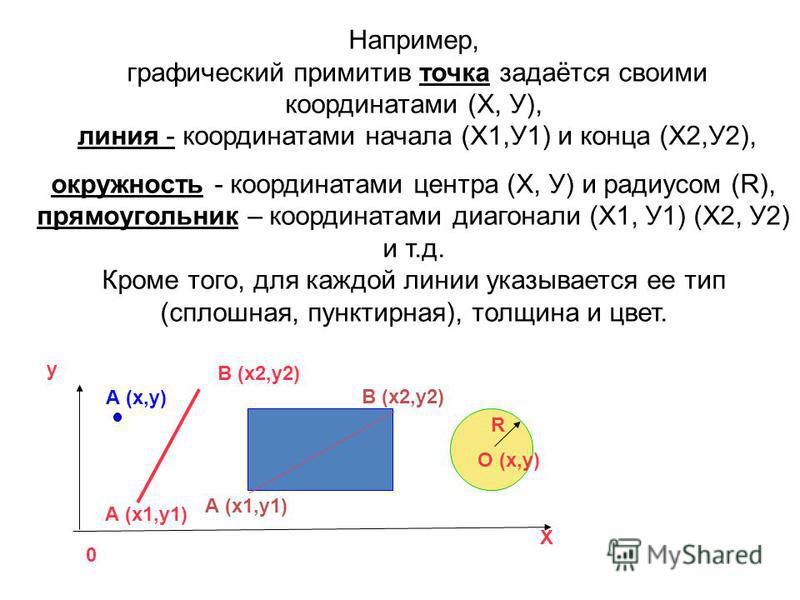

13 Например, графический примитив точка задаётся своими координатами (Х, У), линия - координатами начала (Х1,У1) и конца (Х2,У2), окружность - координатами центра (Х, У) и радиусом (R), прямоугольник – координатами диагонали (Х1, У1) (Х2, У2) и т.д. Кроме того, для каждой линии указывается ее тип (сплошная, пунктирная), толщина и цвет. X 0 A (x1,y1) B (x2,y2) O (x,y) R y B (x2,y2) A (x1,y1) A (x,y)

14 Достоинства векторной графики Изображения могут быть увеличены или уменьшены без потери качества

15 В векторном представлении – это три линии, каждая из которых описывается координатами ее концов ЛИНИЯ (3,2) – (3,8) ЛИНИЯ (4,5) – (7,2) ЛИНИЯ (4,5) – (7,8)

16 Растровая и векторная графика Растровая графика Векторная графика Формирование изображения Увеличение размера изображения Уменьшение размера изображения Сохранение изображения Сферы применения

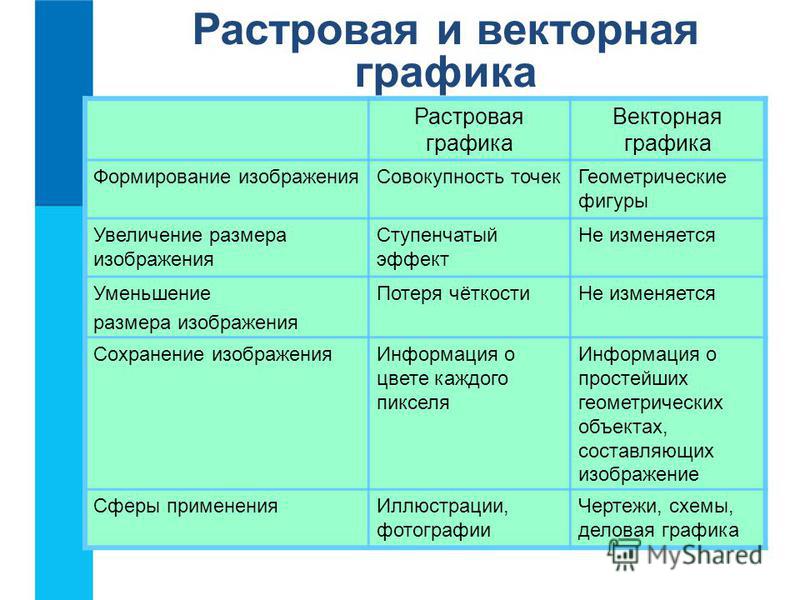

17 Растровая и векторная графика Растровая графика Векторная графика Формирование изображения Совокупность точек Геометрические фигуры Увеличение размера изображения Ступенчатый эффект Не изменяется Уменьшение размера изображения Потеря чёткости Не изменяется Сохранение изображения Информация о цвете каждого пикселя Информация о простейших геометрических объектах, составляющих изображение Сферы применения Иллюстрации, фотографии Чертежи, схемы, деловая графика

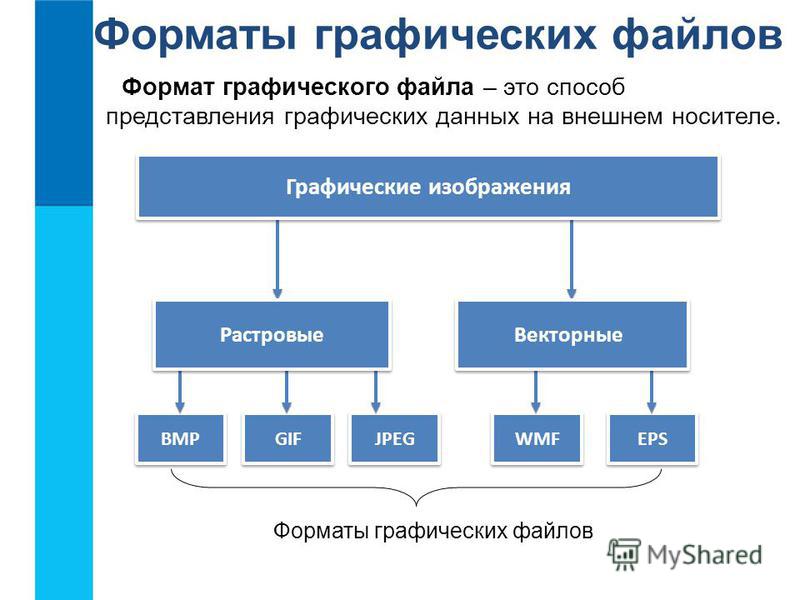

18 Форматы графических файлов Формат графического файла – это способ представления графических данных на внешнем носителе. BMP GIF JPEG WMF EPS Графические изображения Векторные Растровые Форматы графических файлов

19 Самое главное Компьютерная графика - это: разные виды графических объектов, созданных или обработанных с помощью компьютеров; область деятельности, в которой компьютеры используются как инструменты создания и обработки графических объектов. В растровой графике изображение формируется в виде растра - совокупности пикселей, образующих строки и столбцы. В памяти компьютера сохраняется информация о цвете каждого входящего в него пикселя. В векторной графике изображения формируются на основе наборов данных (векторов), описывающих тот или иной графический объект, и формул их построения. В память компьютера заносится информация о простейших геометрических объектах, его составляющих. Формат графического файла - это способ представления графических данных на внешнем носителе. Различают растровые и векторные форматы графических файлов, среди которых, в свою очередь, выделяют универсальные графические форматы и собственные форматы графических приложений.
