Вопросы для повторения : 1.Что такое компьютерная графика? 2.Виды компьютерной графики. 3.Что такое пиксель? Что такое растр? 4.Что такое код пикселя? - презентация

1 Вопросы для повторения : 1. Что такое компьютерная графика? 2. Виды компьютерной графики. 3. Что такое пиксель? Что такое растр? 4. Что такое код пикселя? 5. Сколько цветов будет содержать палитра, если каждый базовый цвет кодировать двумя битами?

2 Тема урока:

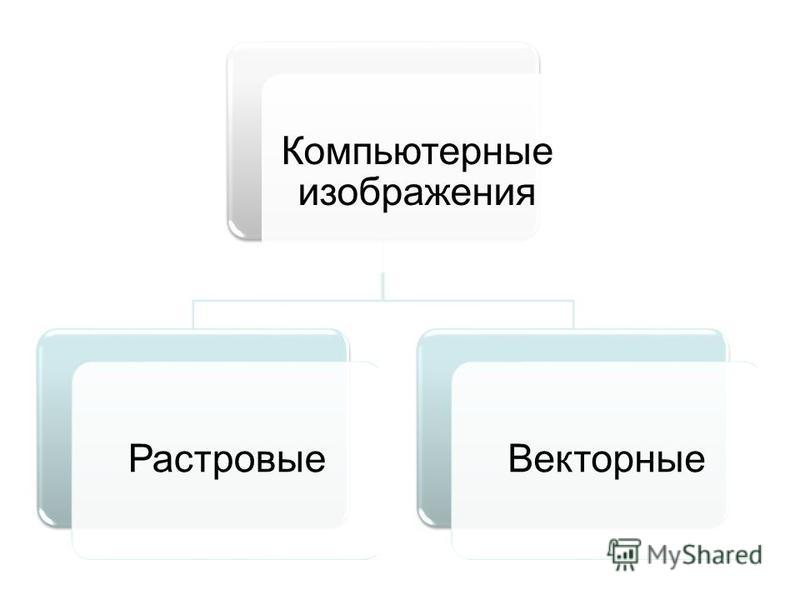

3 Компьютерные изображения Растровые Векторные

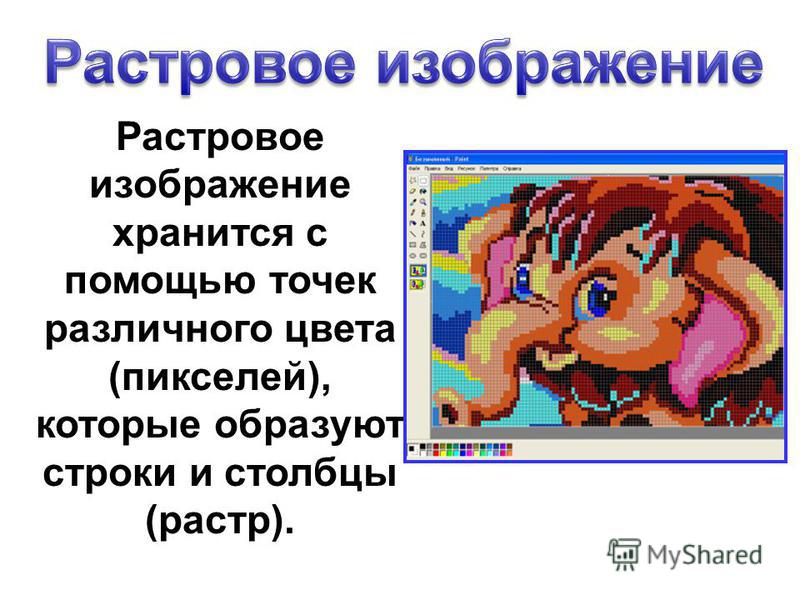

4 Растровое изображение хранится с помощью точек различного цвета (пикселей), которые образуют строки и столбцы (растр).

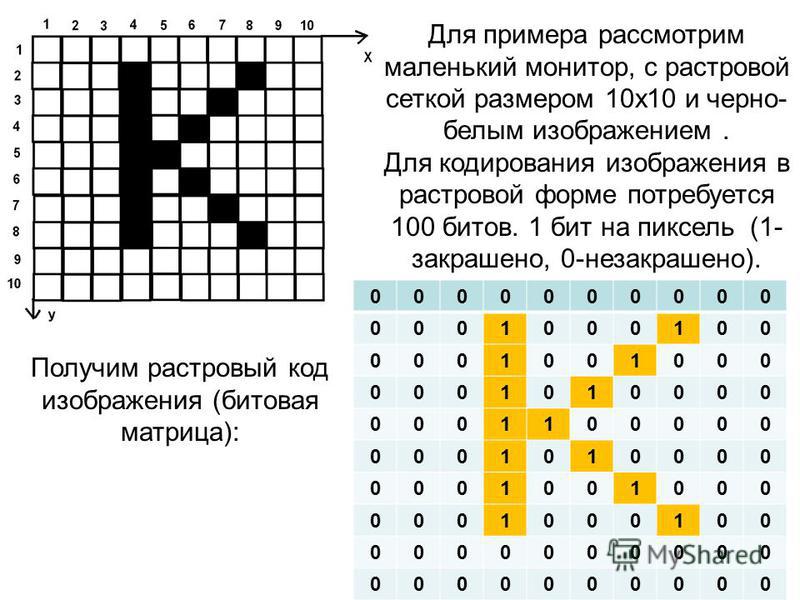

5 Для примера рассмотрим маленький монитор, с растровой сеткой размером 10 х 10 и черно- белым изображением. Для кодирования изображения в растровой форме потребуется 100 битов. 1 бит на пиксель (1- закрашено, 0-незакрашено). Получим растровый код изображения (битовая матрица):

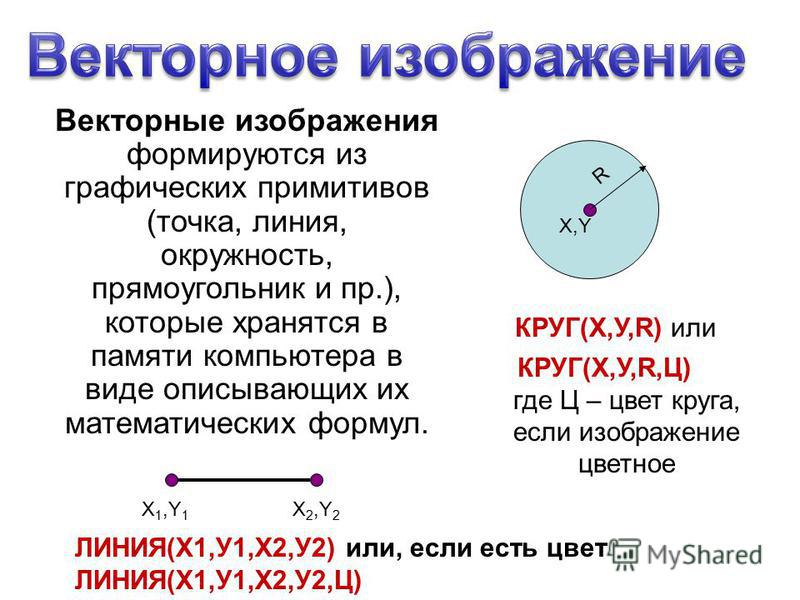

6 Векторные изображения формируются из графических примитивов (точка, линия, окружность, прямоугольник и пр.), которые хранятся в памяти компьютера в виде описывающих их математических формул. X,Y R X 1,Y 1 X 2,Y 2 КРУГ(Х,У,R) или КРУГ(Х,У,R,Ц) где Ц – цвет круга, если изображение цветное ЛИНИЯ(Х1,У1,Х2,У2) или, если есть цвет ЛИНИЯ(Х1,У1,Х2,У2,Ц)

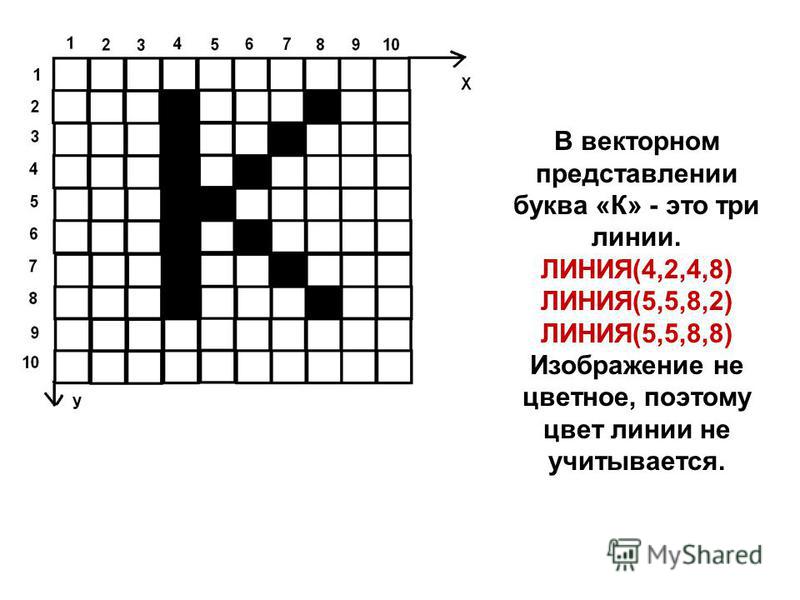

7 В векторном представлении буква «К» - это три линии. ЛИНИЯ(4,2,4,8) ЛИНИЯ(5,5,8,2) ЛИНИЯ(5,5,8,8) Изображение не цветное, поэтому цвет линии не учитывается.

8 Растровый код (К) ЛИНИЯ(4,2,4,8) ЛИНИЯ(5,5,8,2) ЛИНИЯ(5,5,8,8) Векторное описание (К)

9 Растровые изображения Формируются из пикселей; Обеспечивают высокую точность передачи цветов и полутонов (следствие: большой размер графических файлов); При увеличении изображения появляется ступенчатый эффект; При уменьшении изображения теряется четкость мелких деталей.

10 Векторные изображения Формируются из графических примитивов (сравнительно небольшой объем); Низкое качество цветопередачи; Изображения могут быть увеличены или уменьшены без потери качества; Используются при хранении высокоточных графических объектов (чертежей, схем).

11 Формирование при сканировании; при использовании цифровых фото- и видеокамер; при просмотре на компьютере ТВ передач; при помощи растровых графических редакторов. при помощи векторных графических редакторов; при помощи конверторов, в процессе преобразования растровых изображений в векторные рисунки.

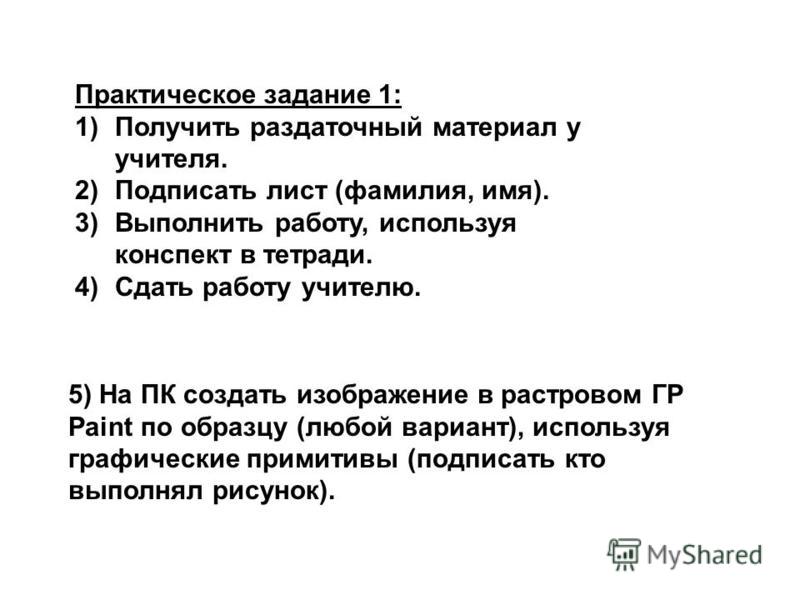

12 Практическое задание 1: 1)Получить раздаточный материал у учителя. 2)Подписать лист (фамилия, имя). 3)Выполнить работу, используя конспект в тетради. 4)Сдать работу учителю. 5) На ПК создать изображение в растровом ГР Paint по образцу (любой вариант), используя графические примитивы (подписать кто выполнял рисунок).

13 Домашнее задание: 1)Выучить §21 по учебнику. 2)Ответить на вопрос 9 к §21 в тетради, письменно.
