1 Компьютерная графика Выполнила учитель информатики МОУ Карагайская СОШ Бурдова И. К.

2 Все компьютерные изображения разделяются на два типа : Растровые Векторные

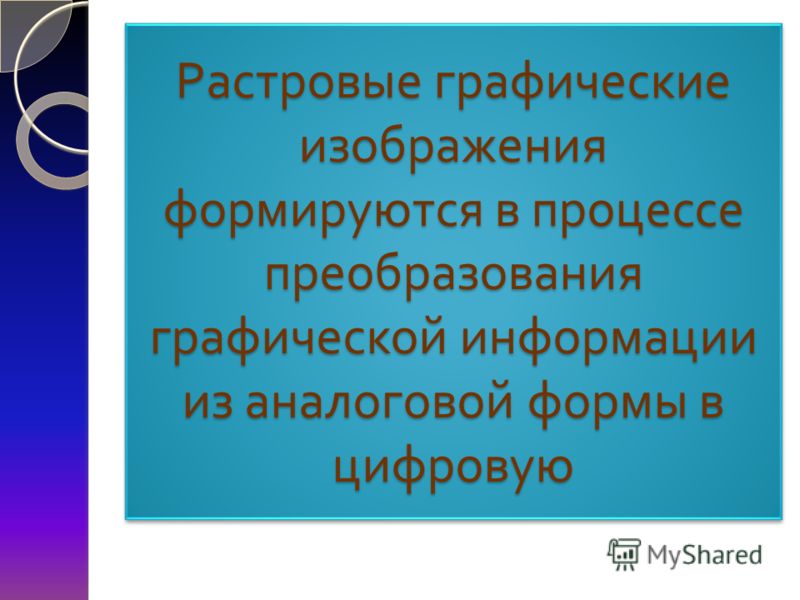

3 Растровые графические изображения формируются в процессе преобразования графической информации из аналоговой формы в цифровую

4 Например : В процессе сканирования существующих на бумаге или фотопленке рисунков или фотографий ; При использовании цифровых фото - и видеокамер ; При просмотре телепередач с помощью ТВ - тюнера

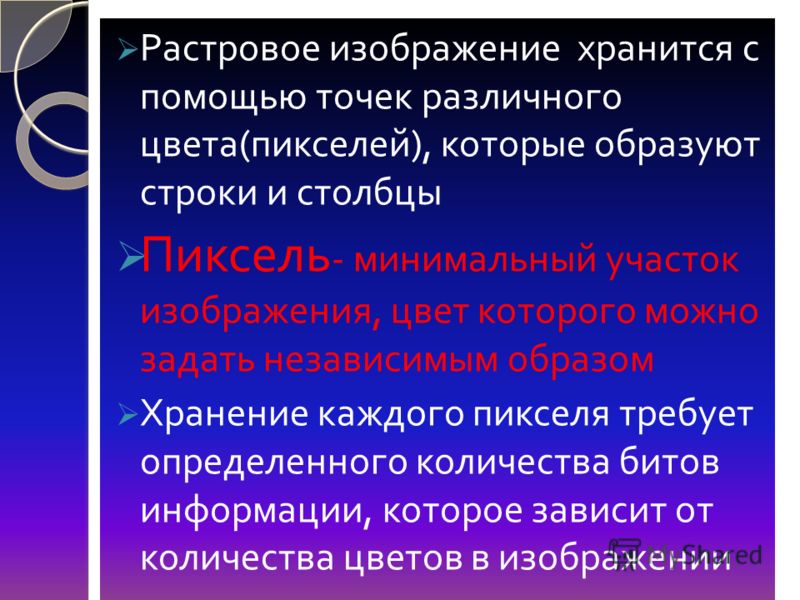

5 Растровое изображение хранится с помощью точек различного цвета ( пикселей ), которые образуют строки и столбцы Пиксель - минимальный участок изображения, цвет которого можно задать независимым образом Хранение каждого пикселя требует определенного количества битов информации, которое зависит от количества цветов в изображении.

6 Качество растрового изображения зависит от размера изображения ( количества пикселей по горизонтали и вертикали ) и количества цветов, которые можно задать для каждого цвета

7 Растровое изображение стрелки размером 8х7. Количество пикселей- 56 Для хранения 1 пикселя- 1 бит(т.к. 2 цвета) Информационный объем файла- 56 битов или 7 байтов

8 Векторная графика Векторные графические изображения являются оптимальным средством хранения высокоточных графических объектов ( чертежи, схемы ), для которых имеет значение сохранения четких и ясных контуров.

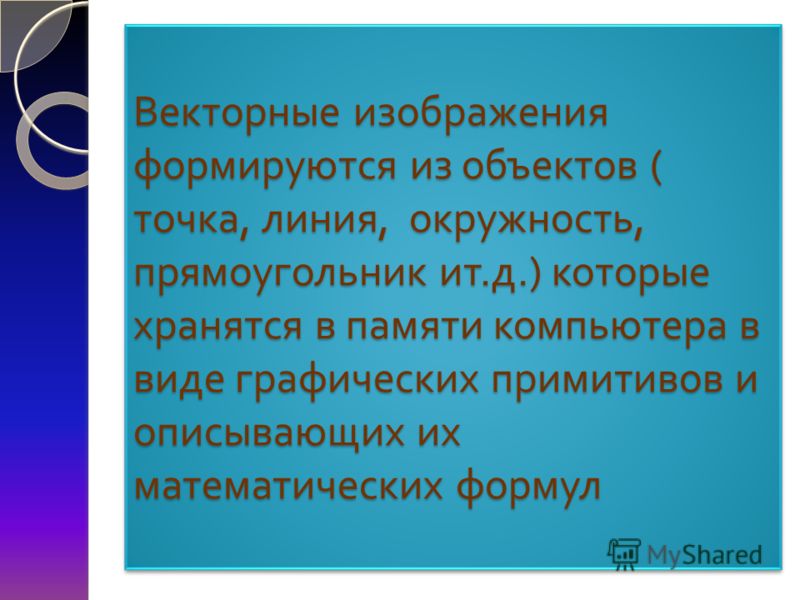

9 Векторные изображения формируются из объектов ( точка, линия, окружность, прямоугольник ит. д.) которые хранятся в памяти компьютера в виде графических примитивов и описывающих их математических формул

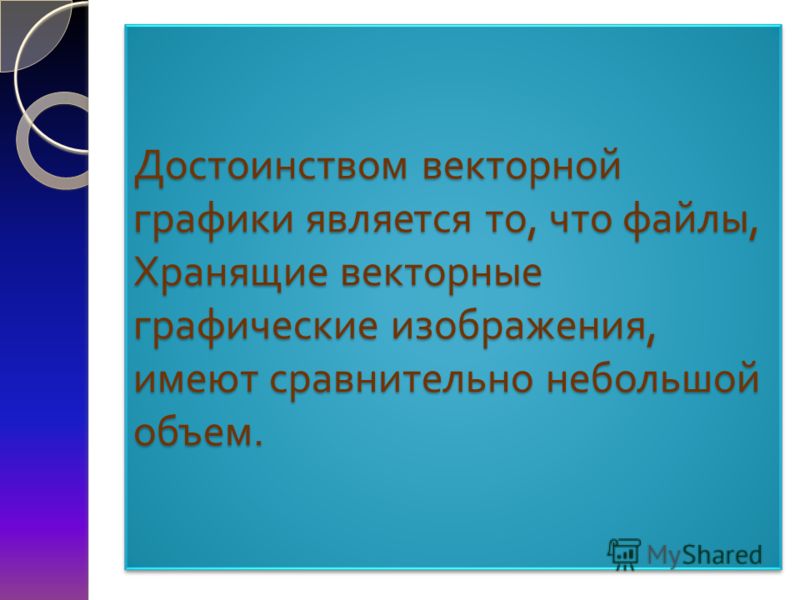

10 Достоинством векторной графики является то, что файлы, Хранящие векторные графические изображения, имеют сравнительно небольшой объем.

11 ВАЖНО : векторные графические изображения могут быть увеличены или уменьшены без потери качества.

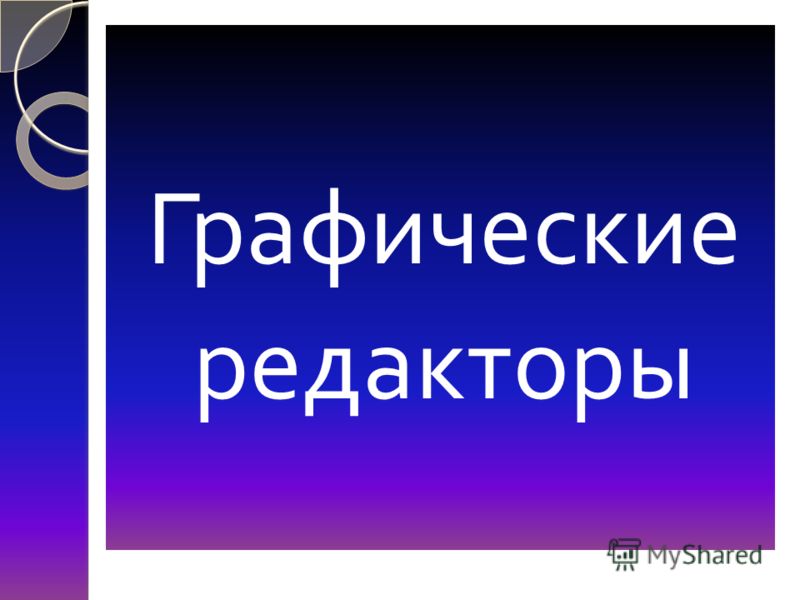

12 Графические редакторы

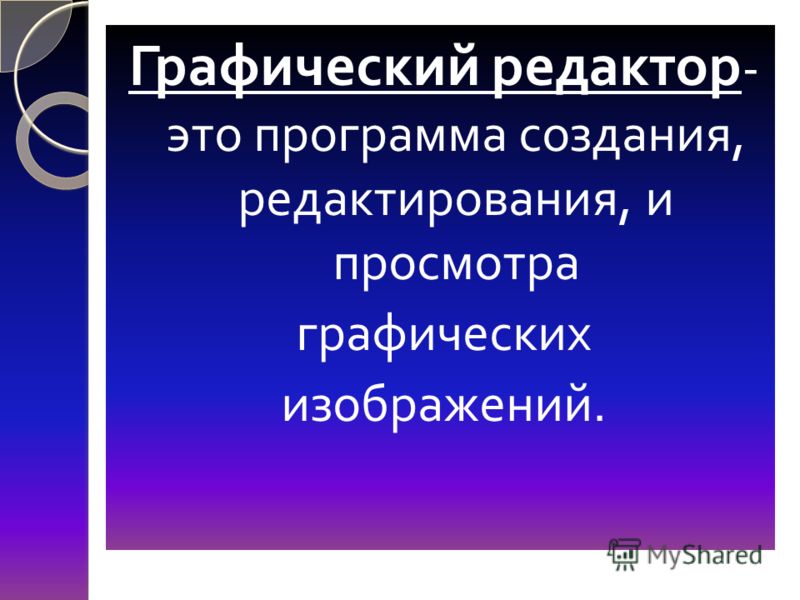

13 Графический редактор - это программа создания, редактирования, и просмотра графических изображений.

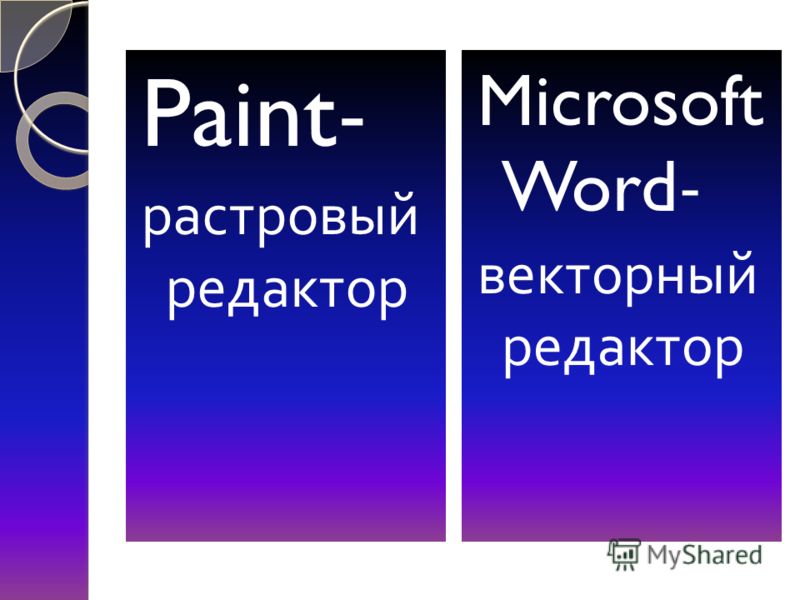

14 Paint- растровый редактор Microsoft Word- векторный редактор

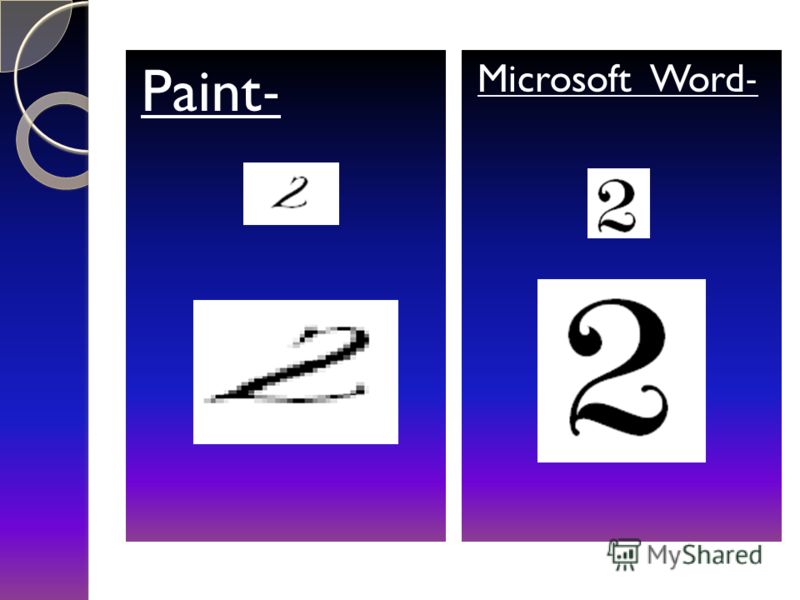

15 Paint- Microsoft Word-

16 ПРИМЕРЫ решения задач

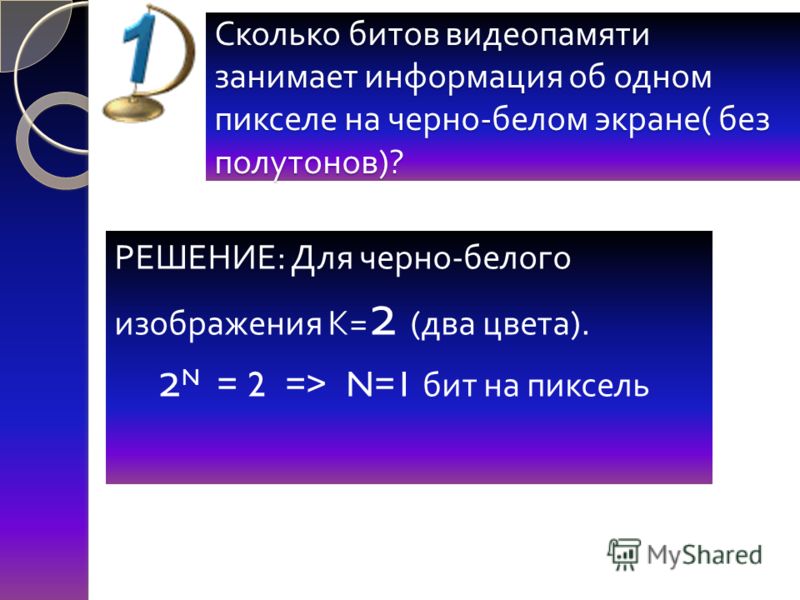

17 Сколько битов видеопамяти занимает информация об одном пикселе на черно - белом экране ( без полутонов )? РЕШЕНИЕ : Для черно - белого изображения К = 2 ( два цвета ). 2 N = 2 => N=1 бит на пиксель

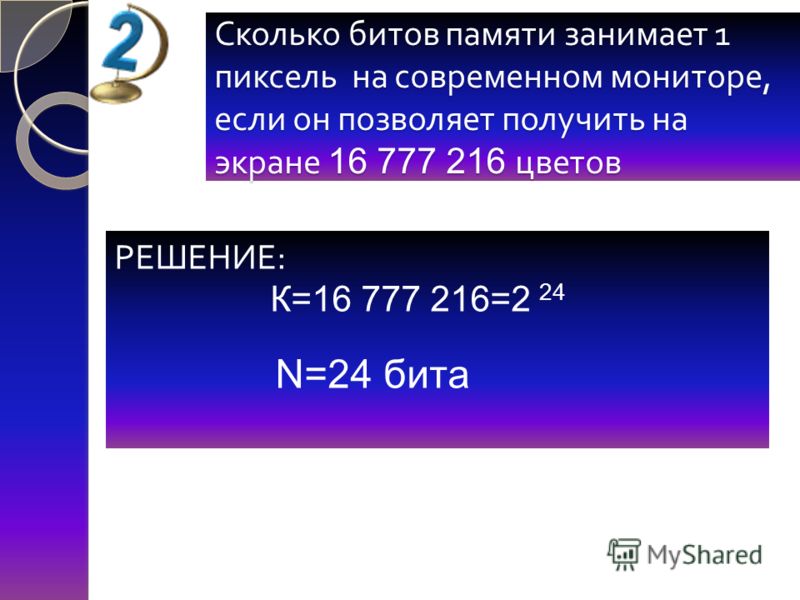

18 Сколько битов памяти занимает 1 пиксель на современном мониторе, если он позволяет получить на экране цветов РЕШЕНИЕ : К= =2 24 N=24 бита

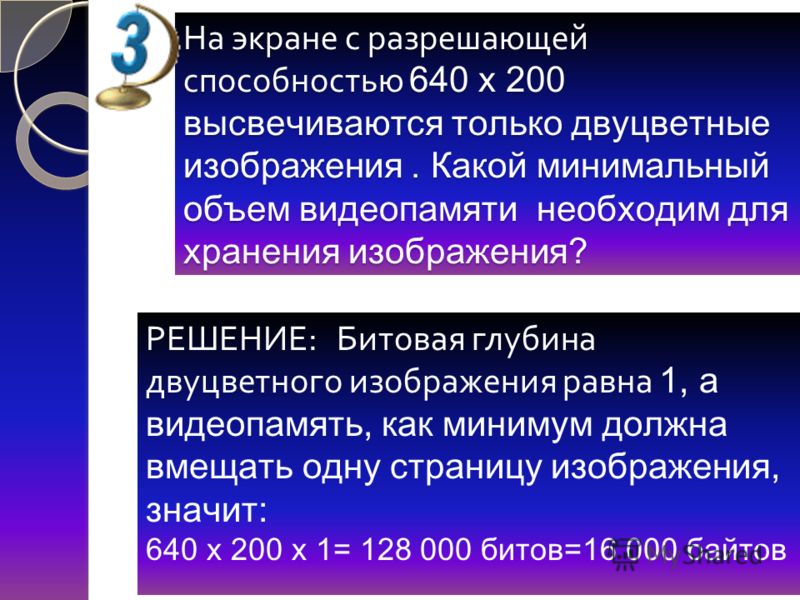

19 На экране с разрешающей способностью 640 х 200 высвечиваются только двуцветные изображения. Какой минимальный объем видеопамяти необходим для хранения изображения? РЕШЕНИЕ : Битовая глубина двуцветного изображения равна 1, а видеопамять, как минимум должна вмещать одну страницу изображения, значит: 640 х 200 х 1= битов= байтов

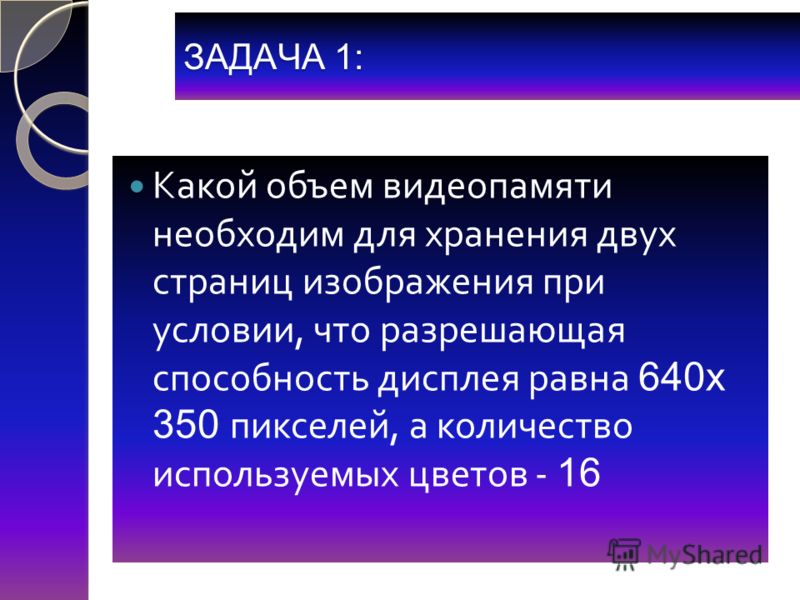

20 ЗАДАЧА 1: Какой объем видеопамяти необходим для хранения двух страниц изображения при условии, что разрешающая способность дисплея равна 640х 350 пикселей, а количество используемых цветов - 16

21 ЗАДАЧА 2: Какой объем видеопамяти необходим для хранения четырех страниц изображения, если битовая глубина равна 24, а разрешающая способность дисплея 800 х 600

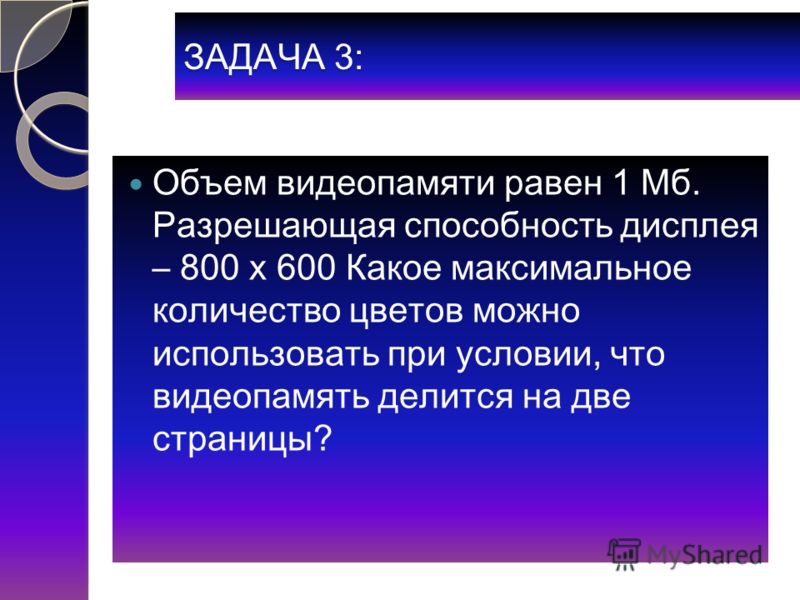

22 ЗАДАЧА 3: Объем видеопамяти равен 1 Мб. Разрешающая способность дисплея – 800 х 600 Какое максимальное количество цветов можно использовать при условии, что видеопамять делится на две страницы?
