1 Кодирование и обработка графической и мультимедийной информации

2 Техника безопасности в кабинете информатики

3

4

5

6 Кодирование и обработка графической и мультимедийной информации Кодирование графической информации

7 Графическая информация может быть представлена в аналоговой и дискретной форме живописное полотно цифровая фотография

8 Примером аналогового представления информации может служить живописное полотно, цвет которого изменяется непрерывно

9 Дискретное изображение состоит из отдельных точек лазерный принтер струйный принтер

10 Преобразование изображения из аналоговой (непрерывной) в цифровую (дискретную) форму называется пространственной дискретизацией Аналоговая форма Дискретная форма сканирование

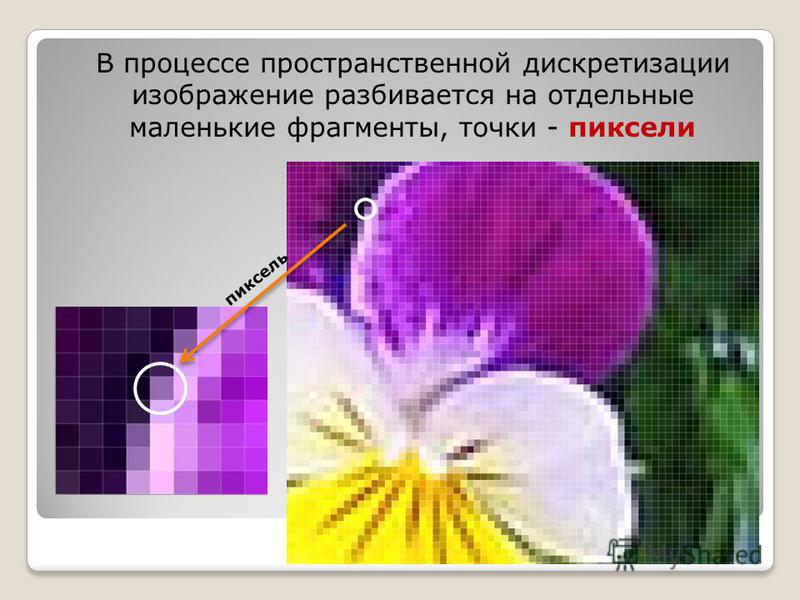

11 В процессе пространственной дискретизации изображение разбивается на отдельные маленькие фрагменты, точки - пиксели пиксель

12 Пиксель – минимальный участок изображения, для которого независимым образом можно задать цвет. В результате пространственной дискретизации графическая информация представляется в виде растрового изображения.

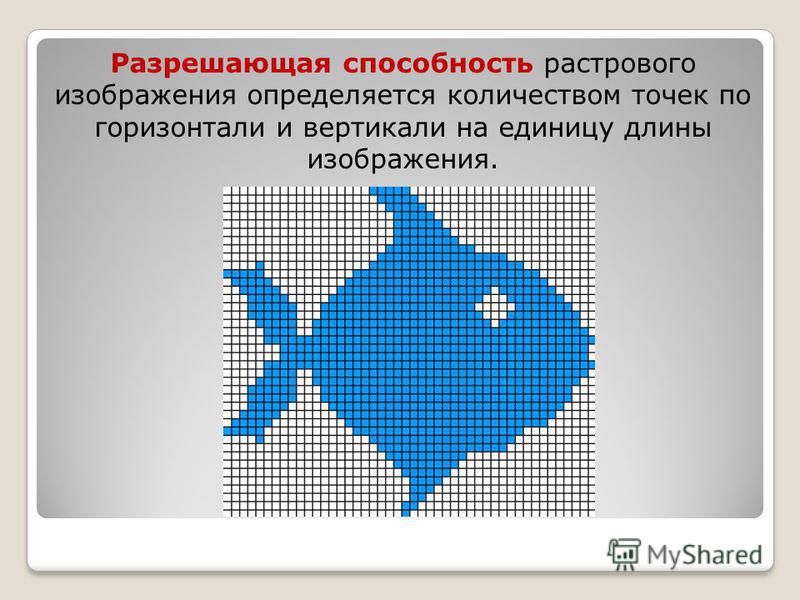

13 Разрешающая способность растрового изображения определяется количеством точек по горизонтали и вертикали на единицу длины изображения.

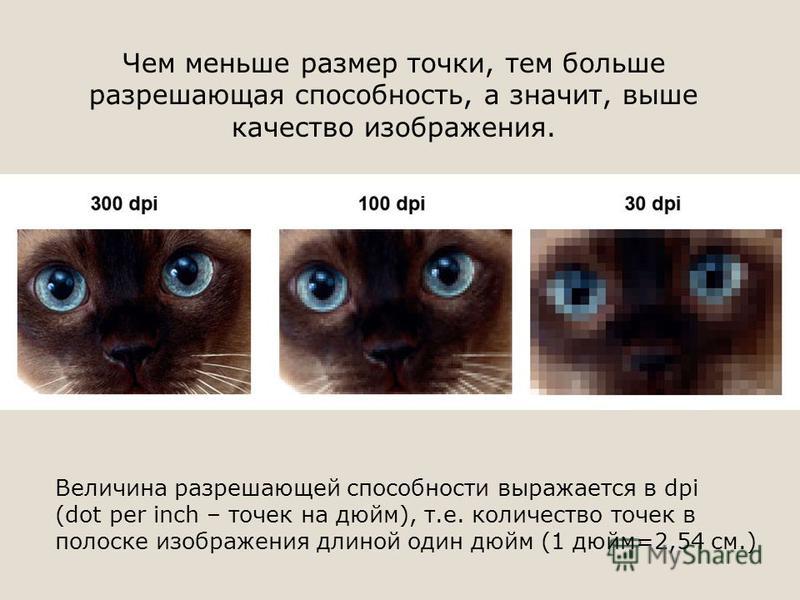

14 Чем меньше размер точки, тем больше разрешающая способность, а значит, выше качество изображения. Величина разрешающей способности выражается в dpi (dot per inch – точек на дюйм), т.е. количество точек в полоске изображения длиной один дюйм (1 дюйм=2,54 см.)

15 В процессе дискретизации используются различные палитры цветов (наборы цветов, которые могут принять точки изображения). Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета. Количество цветов N в палитре и количество информации I, необходимое для кодирования цвета каждой точки, могут быть вычислены по формуле: N=2 I

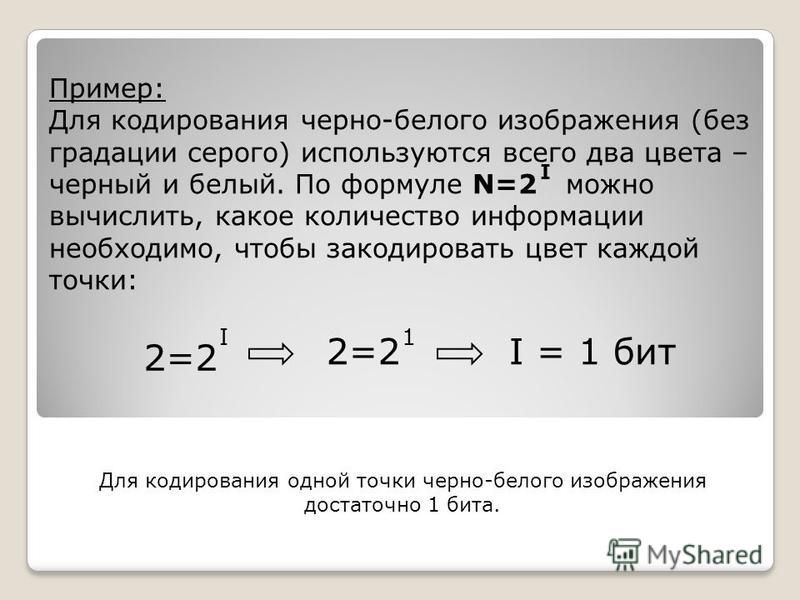

16 Пример: Для кодирования черно-белого изображения (без градации серого) используются всего два цвета – черный и белый. По формуле N=2 можно вычислить, какое количество информации необходимо, чтобы закодировать цвет каждой точки: I 2=2 I 1 I = 1 бит Для кодирования одной точки черно-белого изображения достаточно 1 бита.

17 Зная глубину цвета, можно вычислить количество цветов в палитре. Глубина цвета, I (битов)Количество цветов в палитре, N 8 2 = = = Глубина цвета и количество цветов в палитре

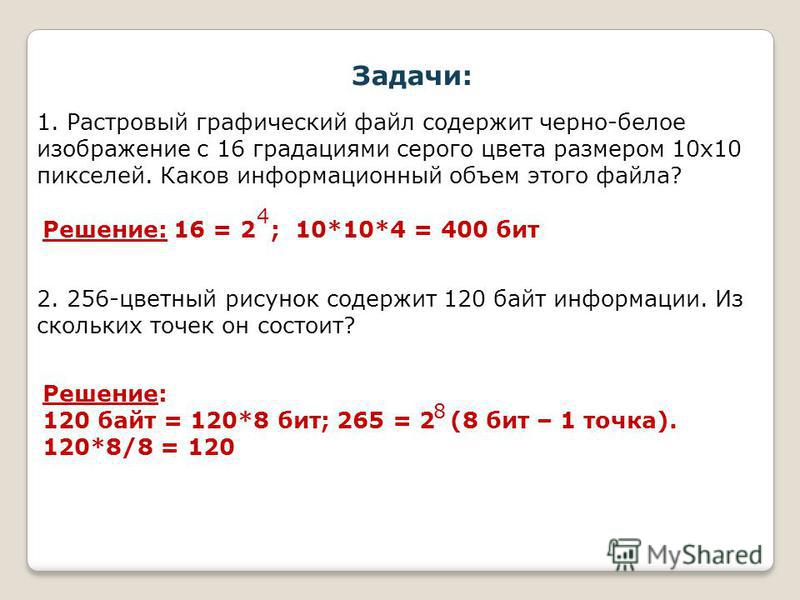

18 1. Растровый графический файл содержит черно-белое изображение с 16 градациями серого цвета размером 10 х 10 пикселей. Каков информационный объем этого файла? Задачи: Решение: 16 = 2 ; 10*10*4 = 400 бит цветный рисунок содержит 120 байт информации. Из скольких точек он состоит? Решение: 120 байт = 120*8 бит; 265 = 2 (8 бит – 1 точка). 120*8/8 =

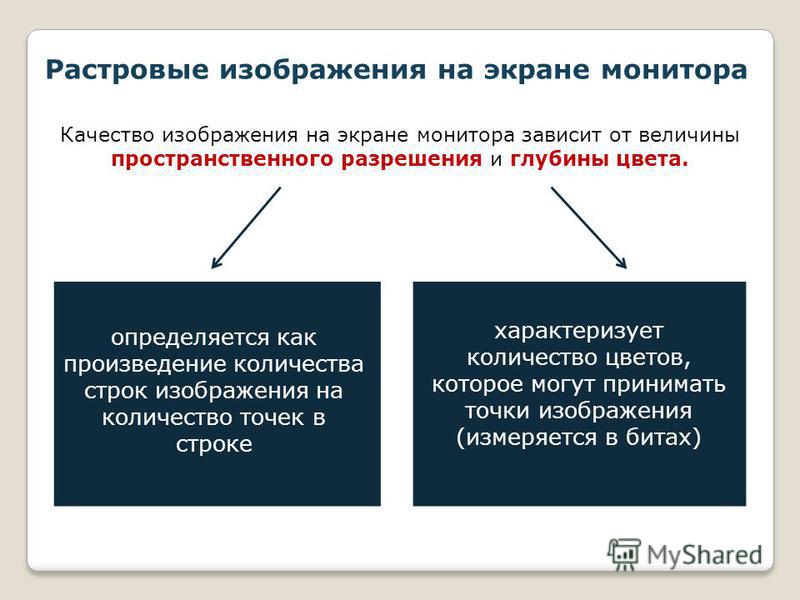

19 Растровые изображения на экране монитора Качество изображения на экране монитора зависит от величины пространственного разрешения и глубины цвета. определяется как произведение количества строк изображения на количество точек в строке характеризует количество цветов, которое могут принимать точки изображения (измеряется в битах)

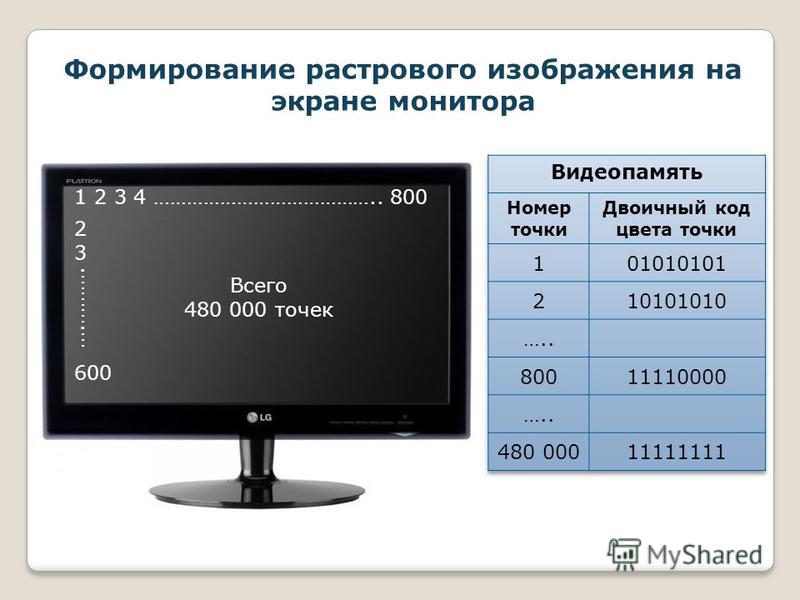

20 Формирование растрового изображения на экране монитора ………………………………… ….………. Всего точек

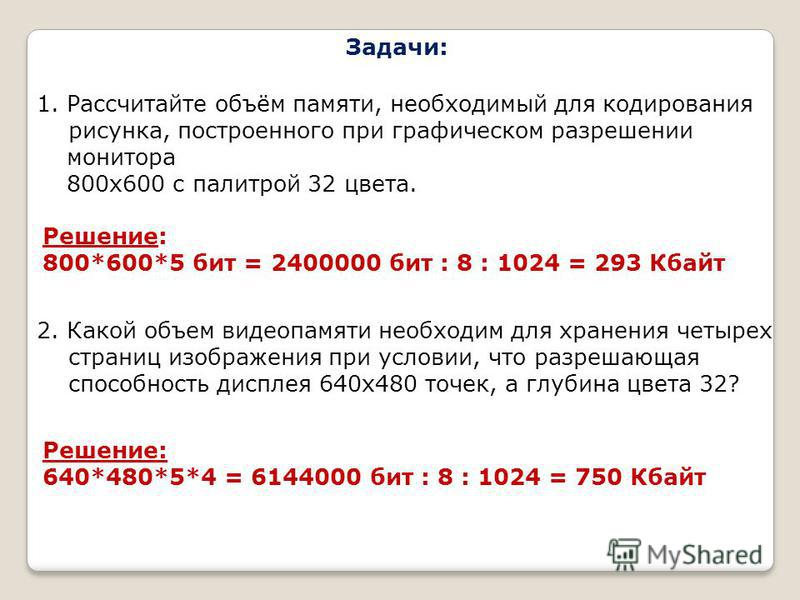

21 Задачи: 1. Рассчитайте объём памяти, необходимый для кодирования рисунка, построенного при графическом разрешении монитора 800 х 600 с палитрой 32 цвета. 2. Какой объем видеопамяти необходим для хранения четырех страниц изображения при условии, что разрешающая способность дисплея 640 х 480 точек, а глубина цвета 32? Решение: 800*600*5 бит = бит : 8 : 1024 = 293 Кбайт Решение: 640*480*5*4 = бит : 8 : 1024 = 750 Кбайт

22 Тест Графическая информация может быть представлена в виде: А. аналоговой формы; Б. дискретной формы; В. Аналоговой и дискретной формы

23 Тест При аналоговом представлении графической информации: А. цвет изображения изменяется непрерывно; Б. изображение состоит из отдельных точек разного цвета

24 Тест Графическое изображение преобразуется путем пространственной дискретизации: А. из аналоговой формы в цифровую; Б. из цифровой формы в аналоговую

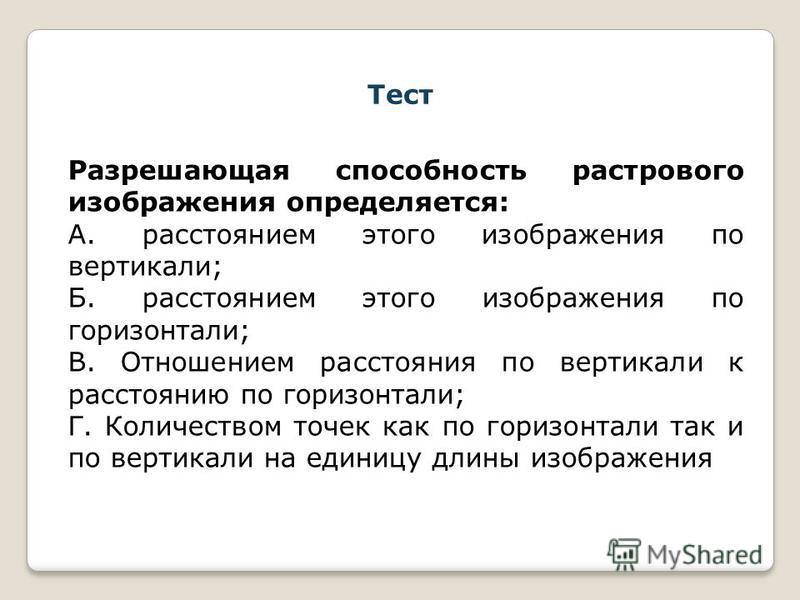

25 Тест Разрешающая способность растрового изображения определяется: А. расстоянием этого изображения по вертикали; Б. расстоянием этого изображения по горизонтали; В. Отношением расстояния по вертикали к расстоянию по горизонтали; Г. Количеством точек как по горизонтали так и по вертикали на единицу длины изображения

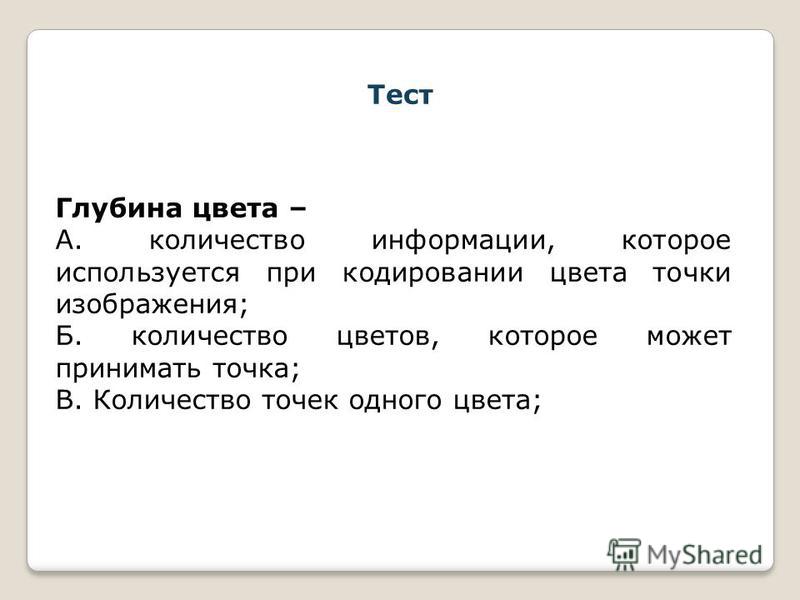

26 Тест Глубина цвета – А. количество информации, которое используется при кодировании цвета точки изображения; Б. количество цветов, которое может принимать точка; В. Количество точек одного цвета;

27 Тест Пиксель – А. графические примитивы, которые используются при составлении изображения; Б. устройство для считывания информации; В. Минимальный участок изображения, для которого независимым образом можно задать цвет.
