1 МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ (ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ) ИРЭ (РТФ) Кафедра РТС Тема: Исследование характеристик ансамблей ПСП, используемых для расширения спектра радиосигнала Студент: ЭР Карпова Д.А. Научный руководитель: к.т.н. доц. Сизякова А.Ю. Зав. кафедрой: д.т.н., проф. Перов А.И. Москва, 2011

2 Провести анализ ПСП ( длиной 127), используемых для расширения спектра радиосигнала, и выбрать ансамбль ПСП с лучшими характеристиками 2

3 1. Ознакомиться с областью использования расширяющих ПСП и их разновидностями. 2. Сформулировать основные характеристики ансамблей ПСП и требования к ним. 3. Построить цифровые модели генераторов ПСП. 4. Получить характеристики ПСП методом моделирования, сравнить с теорией. 5. Сравнить характеристики различных ансамблей ПСП и выбрать ансамбль ПСП с лучшими характеристиками. 3

4 4

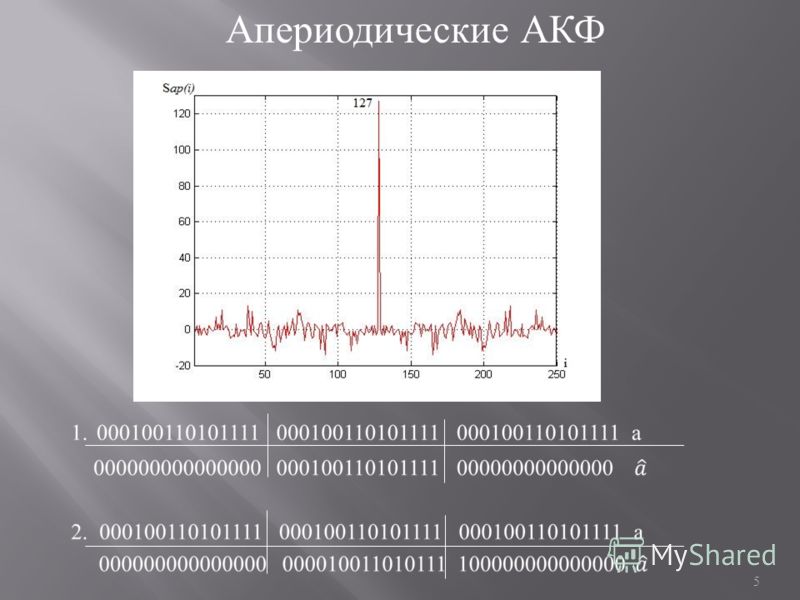

5 Апериодические АКФ 5

6 Коэффициенты характеристического уравнения Отводы для ОСУровень боковых лепестков и и , 3, 2 и и , 4, 3 и , 5, 2 и , 5, 3 и , 5, 4 и , 5, 4, 3, 2 и и , 6, 3 и , 6, 4 и , 6, 4 и , 6, 5 и , 6, 5, 3, 2 и , 6, 5 и , 6, 5, 4, 2 и , 6, 5, 4, 3 и 212 6

7 Коэффициенты характеристичес кого уравнения Отводы для ОС Уровень боковых лепестков и и , 5, 4 и , 5, 4, 3, 2 и , 6, 4 и , 6, 5, 3, 2 и 19 Апериодические АКФ 7

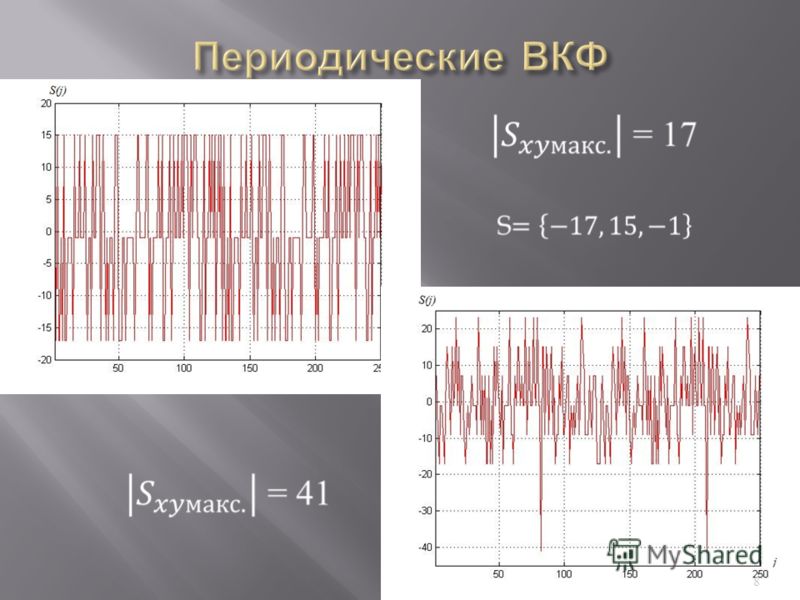

8 8

9 Номера отводов ОС Максимум апериодической ВКФ [7,1],[7,5,4,3,2,1] 20 [7,3],[7,5,4,3,2,1] 20 [7,3,2,1],[7,6,5,3,2,1] 20 [7,5,4,3],[7,6,4,1] 20 [7,5,4,3],[7,6,5,4,2,1] 20 [7,6,3,1],[7,6,5,4] 20 [7,6,4,2],[7,6,5,3,2,1] 20 [7,6,5,2],[7,6,5,4,2,1] 20 9

10 Коэффициенты характеристического уравнения Отводы для ОС Уровень боковых лепестков , 6, 4 и , 6, 5, 3, 2 и 19 10

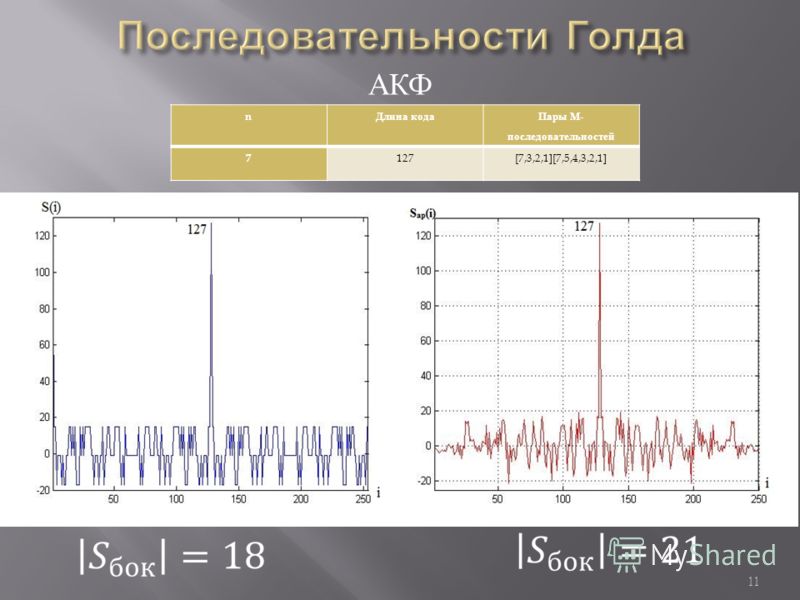

11 АКФ 11 n Длина кода Пары М - последовательностей 7 127[7,3,2,1][7,5,4,3,2,1]

12 12

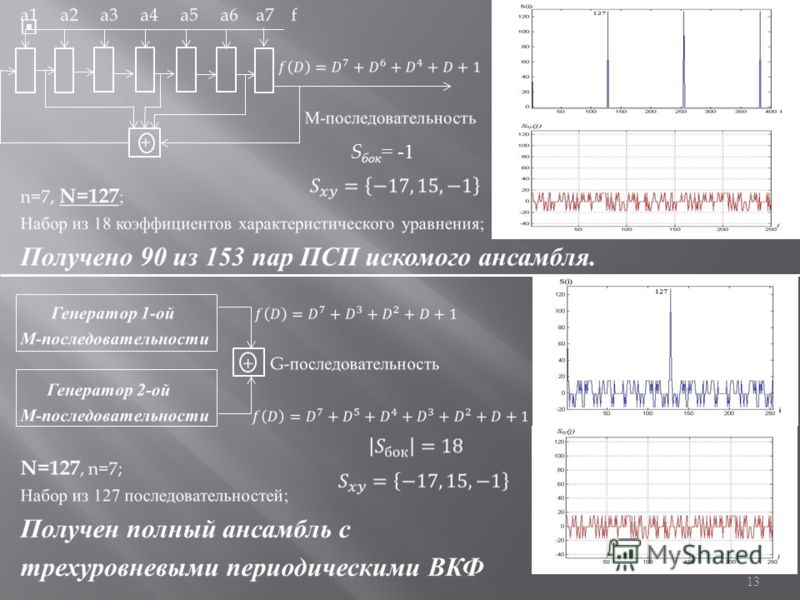

13 13 S бок = -1

14 1. В пакете Matlab построены цифровые модели генераторов ПСП : М - последовательности и последовательности Голда с периодом Рассчитаны АКФ ПСП. ПАКФ соответствуют теории. При исследовании ААКФ найдены ПСП с минимальным уровнем модуля боковых лепестков. 3. Рассчитаны ВКФ ПСП. а ) Из ансамбля М - последовательностей, состоящего из 153 ПСП, были выделены 90 пар, обладающих наилучшими характеристиками ( с трехуровневыми ПВКФ ; таблица 3.1 записки ). б ) Исследуя ансамбль Голда, полученный с помощью двух М - последовательностей, замечено, что любая пара ПСП дает трехуровневую ПВКФ и незначительный уровень АВКФ ( не превышающий 25/127). 4. По проделанной работе сделан вывод, что для расширения спектра сигнала целесообразно использовать ансамбль последовательностей Голда : трехуровневые ПВКФ, объем ансамбля больше, чем у М - последовательностей. 14
