Граевский Д.В.. область информатики, изучающая методы и свойства обработки изображений с помощью программно-аппаратных средств. Под видами компьютерной. - презентация

1 Граевский Д.В.

2 область информатики, изучающая методы и свойства обработки изображений с помощью программно-аппаратных средств. Под видами компьютерной графики подразумевается способ хранения изображения Виды компьютерной графики отличаются принципами формирования изображения Виды компьютерной графики отличаются принципами формирования изображения

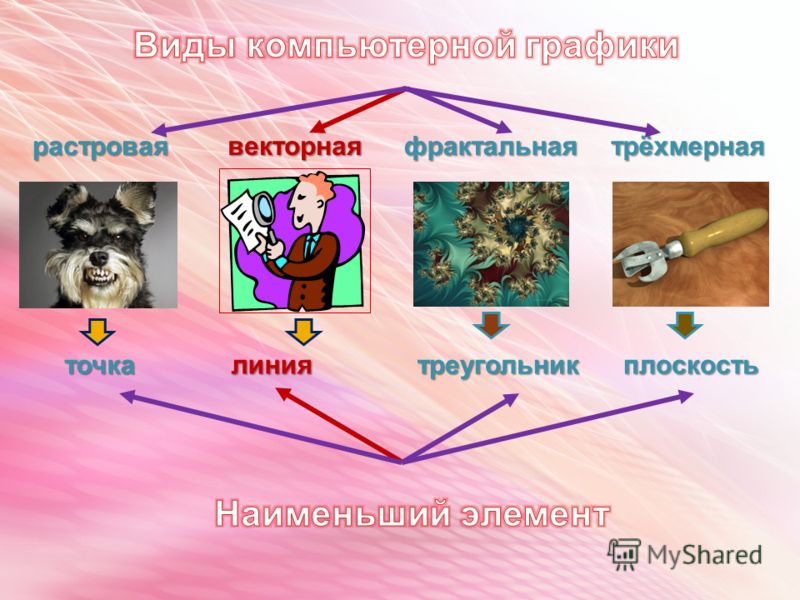

3 растроваявекторнаяфрактальная точкалиниятреугольник трёхмерная плоскость

4 Современные компьютерные мониторы отображают информацию в растровом формате. Для отображения векторного формата на растровом используются преобразователи, программные или аппаратные, встроенные в видеокарту. Существует узкий класс устройств, ориентированных исключительно на отображение векторных данных. К ним относятся мониторы с векторной развёрткой, графопостроители, а также некоторые типы лазерных проекторов.

5 - использование геометрических примитивов для представления изображений в компьютерной графике.

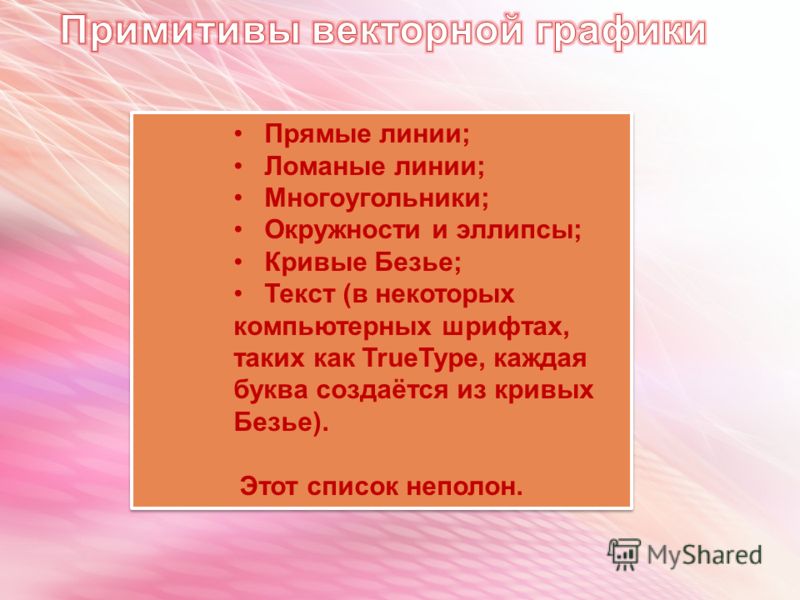

6 Прямые линии; Ломаные линии; Многоугольники; Окружности и эллипсы; Кривые Безье; Текст (в некоторых компьютерных шрифтах, таких как TrueType, каждая буква создаётся из кривых Безье). Этот список неполон. Прямые линии; Ломаные линии; Многоугольники; Окружности и эллипсы; Кривые Безье; Текст (в некоторых компьютерных шрифтах, таких как TrueType, каждая буква создаётся из кривых Безье). Этот список неполон.

7 Заливка СегментыУзлы Линии

8 вращатьперемещатьотражать растягиватьскашивать Векторные графические редакторы позволяют вращать, перемещать, отражать, растягивать, скашивать, выполнять различные преобразования объектов, комбинировать примитивы в более сложные объекты. объединениедополнениепересечение Более сложные преобразования включают операции на замкнутых фигурах: объединение, дополнение, пересечение и т. д. Векторная графика идеальна для простых или составных рисунков, которые не нуждаются в фотореализме. вращатьперемещатьотражать растягиватьскашивать Векторные графические редакторы позволяют вращать, перемещать, отражать, растягивать, скашивать, выполнять различные преобразования объектов, комбинировать примитивы в более сложные объекты. объединениедополнениепересечение Более сложные преобразования включают операции на замкнутых фигурах: объединение, дополнение, пересечение и т. д. Векторная графика идеальна для простых или составных рисунков, которые не нуждаются в фотореализме.

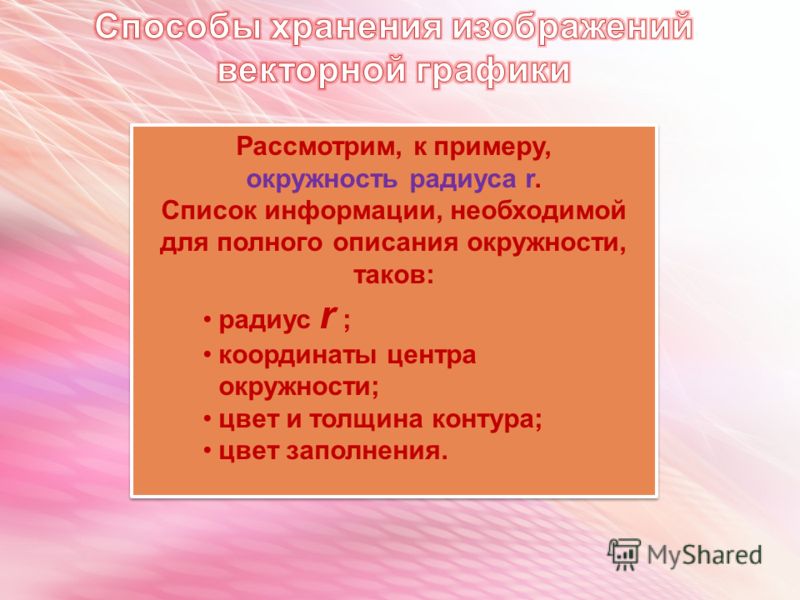

9 Рассмотрим, к примеру, окружность радиуса r. Список информации, необходимой для полного описания окружности, таков: радиус r ; координаты центра окружности; цвет и толщина контура; цвет заполнения. Рассмотрим, к примеру, окружность радиуса r. Список информации, необходимой для полного описания окружности, таков: радиус r ; координаты центра окружности; цвет и толщина контура; цвет заполнения.

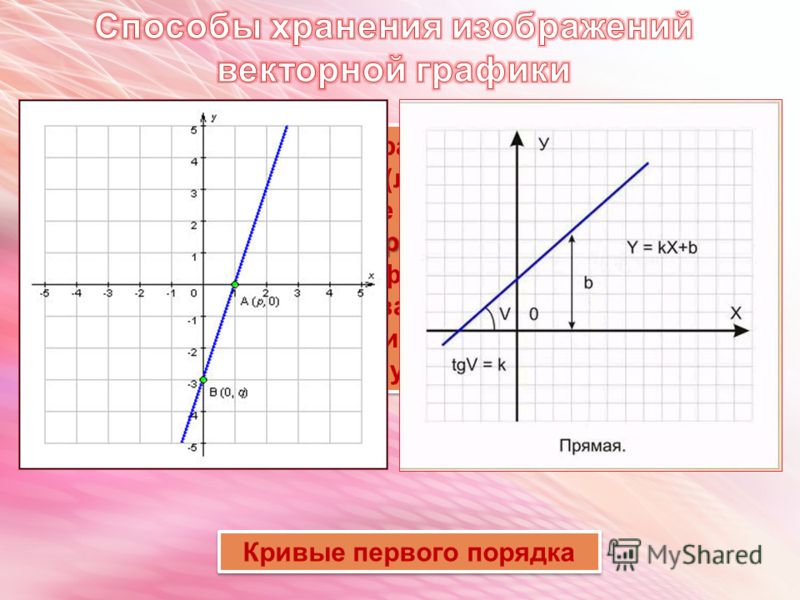

10 математических формул Компьютер хранит элементы изображения (линии, кривые, фигуры) в виде математических формул. При открытии файла программа прорисовывает элементы изображения по их математическим формулам (уравнениям). математических формул Компьютер хранит элементы изображения (линии, кривые, фигуры) в виде математических формул. При открытии файла программа прорисовывает элементы изображения по их математическим формулам (уравнениям). Кривые первого порядка

11 х 2 +а 1 у 2 +а 2 ху+а 3 х+а 4 у+а 5 =0 Кривые первого порядка х 2 +а 1 у 2 +а 2 ху+а 3 х+а 4 у+а 5 =0

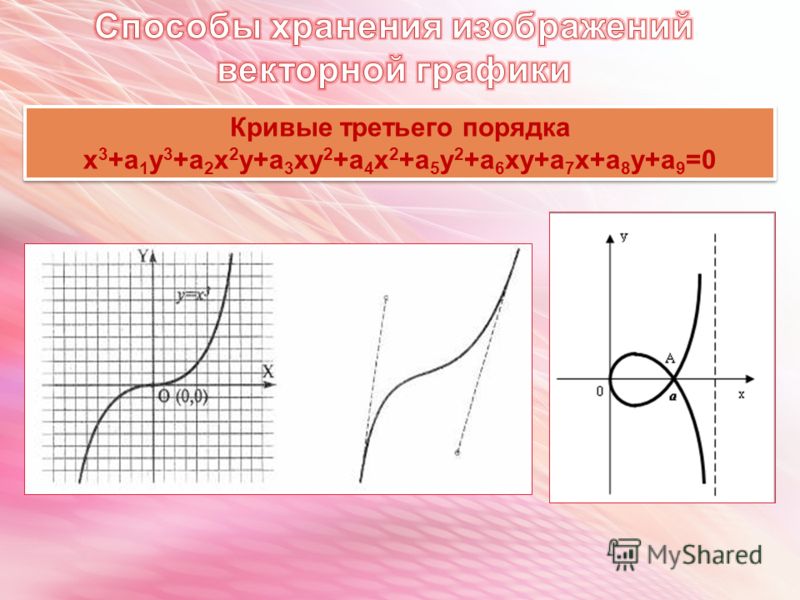

12 Кривые третьего порядка х 3 +а 1 у 3 +а 2 х 2 у+а 3 ху 2 +а 4 х 2 +а 5 у 2 +а 6 ху+а 7 х+а 8 у+а 9 =0 Кривые третьего порядка х 3 +а 1 у 3 +а 2 х 2 у+а 3 ху 2 +а 4 х 2 +а 5 у 2 +а 6 ху+а 7 х+а 8 у+а 9 =0

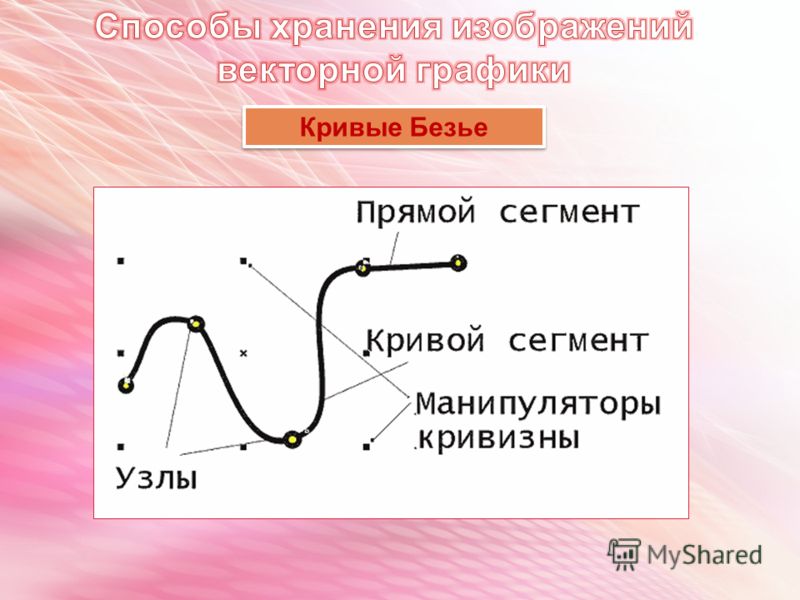

13 Кривые Безье

14 ПРЕИМУЩЕСТВА ЭТОГО СПОСОБА ОПИСАНИЯ ГРАФИКИ ПРЕИМУЩЕСТВА ЭТОГО СПОСОБА ОПИСАНИЯ ГРАФИКИ : 1.Минимальное количество информации передаётся намного меньшему размеру файла (размер не зависит от величины объекта); 2.Можно бесконечно увеличить, например, дугу окружности, и она останется гладкой; 3.При увеличении или уменьшении объектов толщина линий может быть постоянной; 4.Параметры объектов хранятся и могут быть изменены. Это означает, что перемещение, масштабирование, вращение, заполнение и т. д. не ухудшат качества рисунка. ПРЕИМУЩЕСТВА ЭТОГО СПОСОБА ОПИСАНИЯ ГРАФИКИ ПРЕИМУЩЕСТВА ЭТОГО СПОСОБА ОПИСАНИЯ ГРАФИКИ : 1.Минимальное количество информации передаётся намного меньшему размеру файла (размер не зависит от величины объекта); 2.Можно бесконечно увеличить, например, дугу окружности, и она останется гладкой; 3.При увеличении или уменьшении объектов толщина линий может быть постоянной; 4.Параметры объектов хранятся и могут быть изменены. Это означает, что перемещение, масштабирование, вращение, заполнение и т. д. не ухудшат качества рисунка.

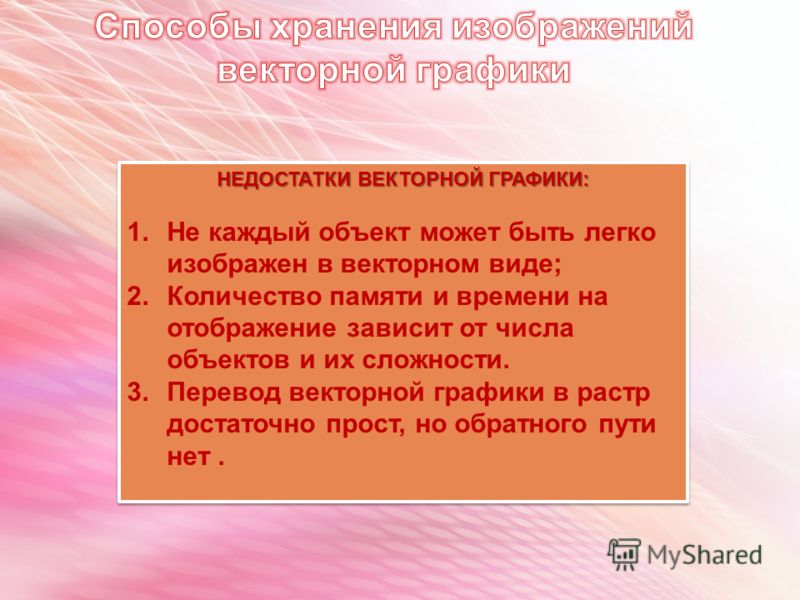

15 НЕДОСТАТКИ ВЕКТОРНОЙ ГРАФИКИ: 1.Не каждый объект может быть легко изображен в векторном виде; 2.Количество памяти и времени на отображение зависит от числа объектов и их сложности. 3.Перевод векторной графики в растр достаточно прост, но обратного пути нет. НЕДОСТАТКИ ВЕКТОРНОЙ ГРАФИКИ: 1.Не каждый объект может быть легко изображен в векторном виде; 2.Количество памяти и времени на отображение зависит от числа объектов и их сложности. 3.Перевод векторной графики в растр достаточно прост, но обратного пути нет.

16 Сложные объекты векторной графики при увеличении можно рассматривать более подробно

17 Векторный рисунок представляет собой совокупность примитивов, с каждым элементом векторного рисунка можно работать отдельно

18 Близкими аналогами векторных рисунков являются слайды мультфильмов, представление математических функций на графике.

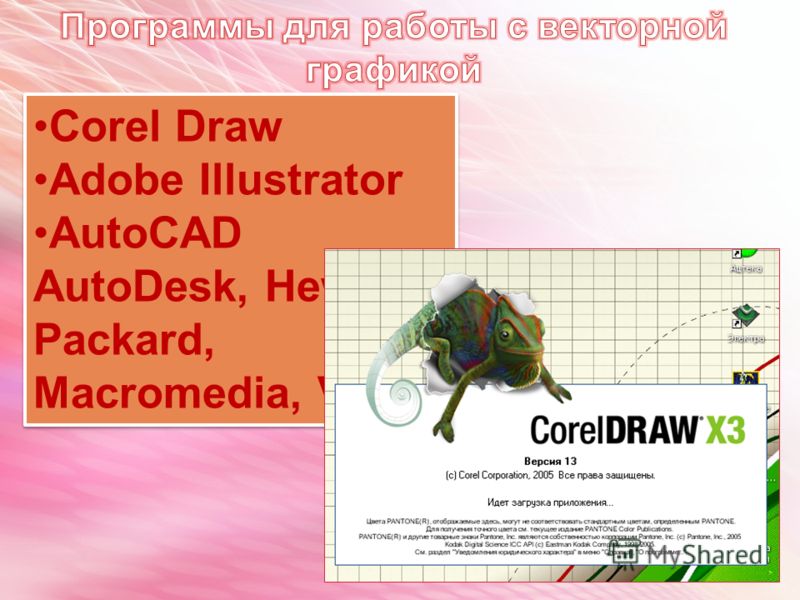

19 Corel Draw Adobe Illustrator AutoCAD AutoDesk, Hewlett- Packard, Macromedia, Visio Corel Draw Adobe Illustrator AutoCAD AutoDesk, Hewlett- Packard, Macromedia, Visio

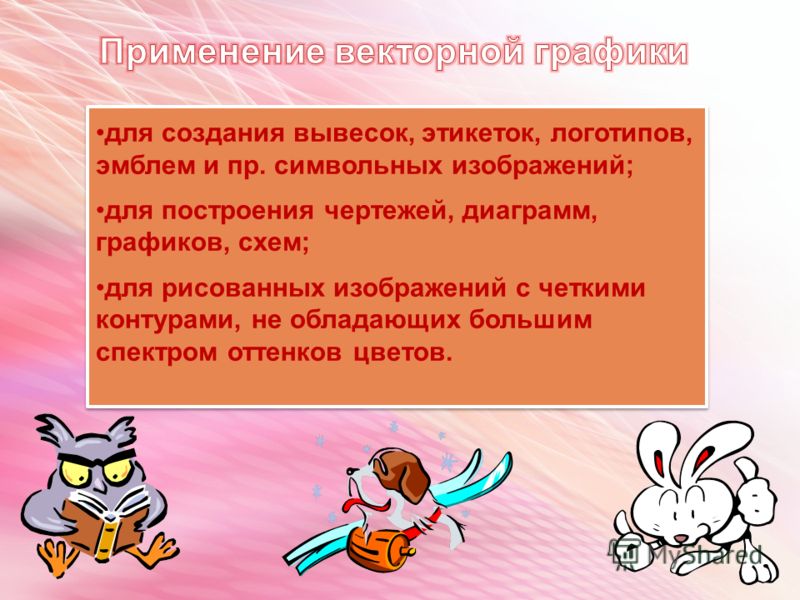

20 для создания вывесок, этикеток, логотипов, эмблем и пр. символьных изображений; для построения чертежей, диаграмм, графиков, схем; для рисованных изображений с четкими контурами, не обладающих большим спектром оттенков цветов. для создания вывесок, этикеток, логотипов, эмблем и пр. символьных изображений; для построения чертежей, диаграмм, графиков, схем; для рисованных изображений с четкими контурами, не обладающих большим спектром оттенков цветов.

21 ХарактеристикиРастровая графикаВекторная графика Элементарный объектпиксель (точка) контур и внутренняя область Изображение совокупность точек (матрица) совокупность объектов Фотографическое качестводанет Распечатка на принтерелегко иногда не печатаются или выглядят не так Объем памятиочень большой относительно небольшой Масштабированиенежелательнода Группировка и разгруппировка нетда Форматы BMP, GIF, JPG, JPEG, TIFF WMF, EPS, CGM, CDR, AI
