1 Компьютерная графика Основные понятия

2 Компьютерная графика – это … область информатики, занимающаяся проблемами получения различных изображений (рисунков, чертежей, мультипликации) на компьютере; новая отрасль знаний, которая представляет комплекс аппаратно-программных средств для формирования, преобразования и выдачи информации в визуальной форме на средства отображения ЭВМ;

3 Компьютерная графика – это … совокупность методов и приемов для преобразования при помощи ЭВМ данных в графическое представление; вид искусства.

4 Компьютерная графика в широком смысле это все, для чего используется визуальная, образная среда отображения на мониторе на практике процесс создания, обработки и вывода изображений разного рода с помощью компьютера

5 Виды графики по способу представления в памяти ПК РастроваяВекторная

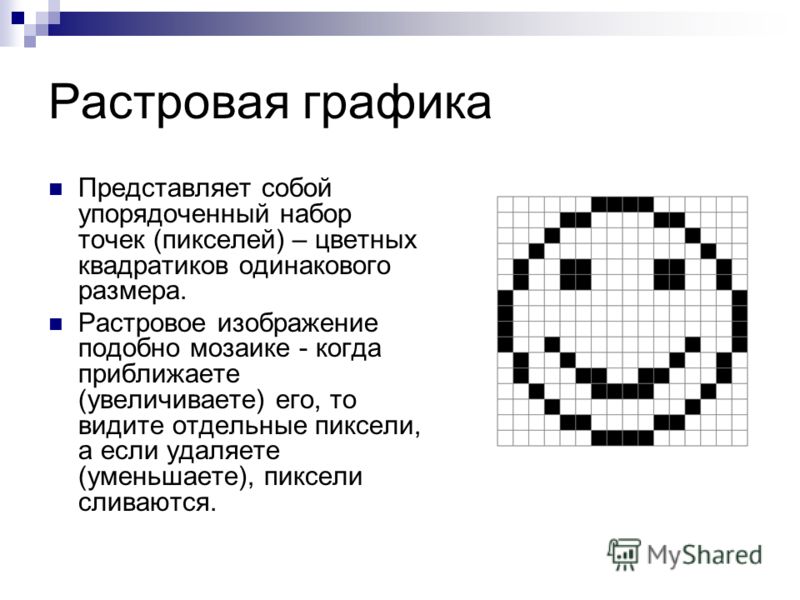

6 Растровая графика Представляет собой упорядоченный набор точек (пикселей) – цветных квадратиков одинакового размера. Растровое изображение подобно мозаике - когда приближаете (увеличиваете) его, то видите отдельные пиксели, а если удаляете (уменьшаете), пиксели сливаются.

7

8 Параметры растрового изображения Размеры. Разрешение – количество пикселей на единицу длины и ширины изображения (горизонтальное и вертикальное не всегда совпадают). Количество цветов, используемых для оцифровки изображения.

9 Растровая графика 1. Растр - (от англ. raster) – представление изображения в виде двумерного массива точек (пикселей), упорядоченных в ряды и столбцы. 2. В памяти ПК сохраняется растровая таблица, в которой указываются номера цветов соответствующих пикселей.

10 Достоинства Простота алгоритма оцифровки. Возможность оцифровывать изображения любой сложности (картины, фотографии и т.д.). Большое количество графических редакторов.

11 Недостатки Чувствительность к масштабироанию: при увеличении – эффект пикселизации, при уменьшении – могут исчезнуть детали. Большой объем конечного файла, поэтому необходимы алгоритмы сжатия графических файлов.

12

13 Векторная графика Изображение представляет собой набор геометрических примитивов (точек, прямых линий, окружностей, прямоугольников и т.д.)

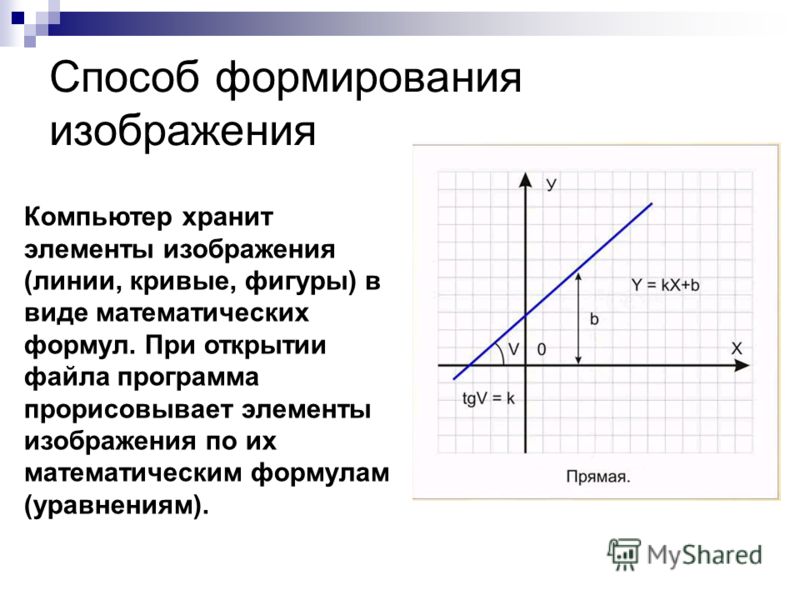

14 Способ формирования изображения Компьютер хранит элементы изображения (линии, кривые, фигуры) в виде математических формул. При открытии файла программа прорисовывает элементы изображения по их математическим формулам (уравнениям).

15 В памяти ПК сохраняется 1. Математические формулы для геометрических примитивов. 2. Цвет, толщина и тип линий, с помощью которых прорисованы примитивы. 3. Способ заливки замкнутых контуров. 4. Порядок отображения объектов.

16 От чего зависит разрешение векторного изображения? ТОЛЬКО от разрешения устройства вывода этого изображения!!!

17 Достоинство Векторное изображение масштабируется без потери качества: масштабирование изображения происходит при помощи математических операций: параметры примитивов просто умножаются на коэффициент масштабирования.

18 Применение РастроваяВекторная ретуширования, реставрирования фотографий создание вывесок, этикеток, логотипов, эмблем и пр. символьных изображений фотомонтажпостроения чертежей, диаграмм, графиков, схем сканирование изображений создание изображений с четкими контурами

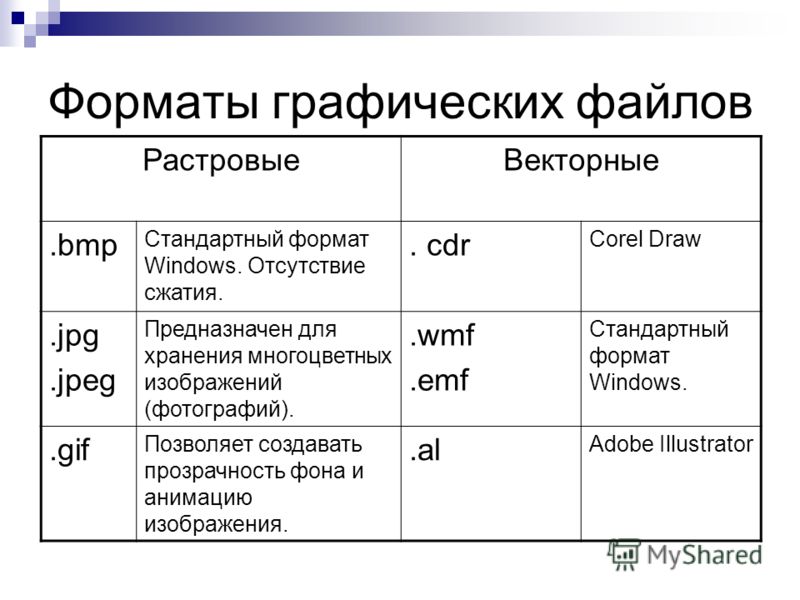

19 Форматы графических файлов РастровыеВекторные.bmp Стандартный формат Windows. Отсутствие сжатия.. cdr Corel Draw.jpg.jpeg Предназначен для хранения многоцветных изображений (фотографий)..wmf.emf Стандартный формат Windows..gif Позволяет создавать прозрачность фона и анимацию изображения..al Adobe Illustrator

20 Сравнительная характеристика растровой и векторной графики ХарактеристикиРастровая графикаВекторная графика Элементарный объект Изображение Фотографическое качество Распечатка на принтере Объем памяти Масштабирование Группировка и разгруппировка Форматы

21 Сравнительная характеристика растровой и векторной графики ХарактеристикиРастровая графикаВекторная графика Элементарный объектпиксель (точка) контур и внутренняя область Изображение совокупность точек (матрица) совокупность объектов Фотографическое качестводанет Распечатка на принтерелегко иногда не печатаются или выглядят не так Объем памятиочень большойотносительно небольшой Масштабированиенежелательнода Группировка и разгруппировканетда ФорматыBMP, GIF, JPG, JPEGCDR,WMF, EPS

22 Графические редакторы РастроваяВекторная Adobe PhotoshopCorel Draw PaintAdobe Illustrator GimpВстроенный в Word графический редактор

23 ТЕСТ!!!
