Ла́мпа нака́ливания осветительный прибор, искусственный источник света. Свет испускается нагретой металлической спиралью при протекании через неё электрического. - презентация

1

2 Ла́мпа нака́ливания осветительный прибор, искусственный источник света. Свет испускается нагретой металлической спиралью при протекании через неё электрического тока. В лампе накаливания используется эффект нагревания проводника (нити накаливания) при протекании через него электрического тока (тепловое действие тока). Температура вольфрамовой нити накала резко возрастает после включения тока. Нить излучает электромагнитное тепловое излучение. Для получения видимого излучения необходимо, чтобы температура была порядка нескольких тысяч градусов, в идеале 5770 K (температура поверхности Солнца).

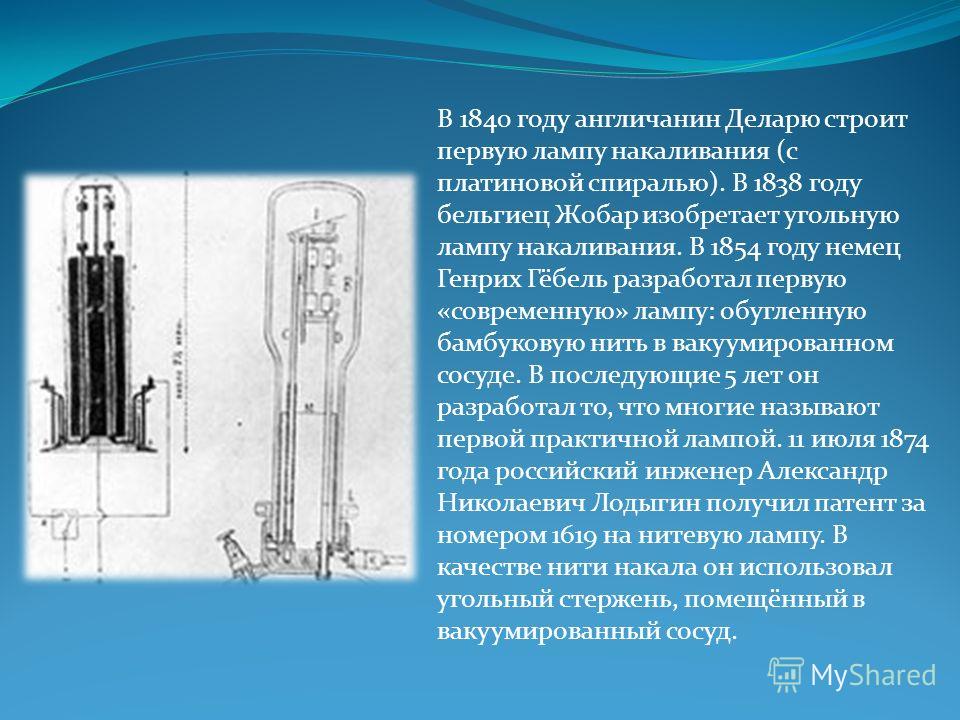

3 В 1840 году англичанин Деларю строит первую лампу накаливания (с платиновой спиралью). В 1838 году бельгиец Жобар изобретает угольную лампу накаливания. В 1854 году немец Генрих Гёбель разработал первую «современную» лампу: обугленную бамбуковую нить в вакуумированном сосуде. В последующие 5 лет он разработал то, что многие называют первой практичной лампой. 11 июля 1874 года российский инженер Александр Николаевич Лодыгин получил патент за номером 1619 на нитевую лампу. В качестве нити накала он использовал угольный стержень, помещённый в вакуумированный сосуд.

4 В 1878 году на Всемирной выставке в Париже была представлена свеча Яблочкова- первая дуговая лампа (там было продемонстрировано 1000 свечей) с жизненным циклом в 90 минут, позже они были вытеснены дифференциальными лампами. Английский изобретатель Джозеф Вильсон Сван получил в 1878 году британский патент на лампу с угольным волокном. В его лампах волокно находилось в разреженной кислородной атмосфере, что позволяло получать очень яркий свет.

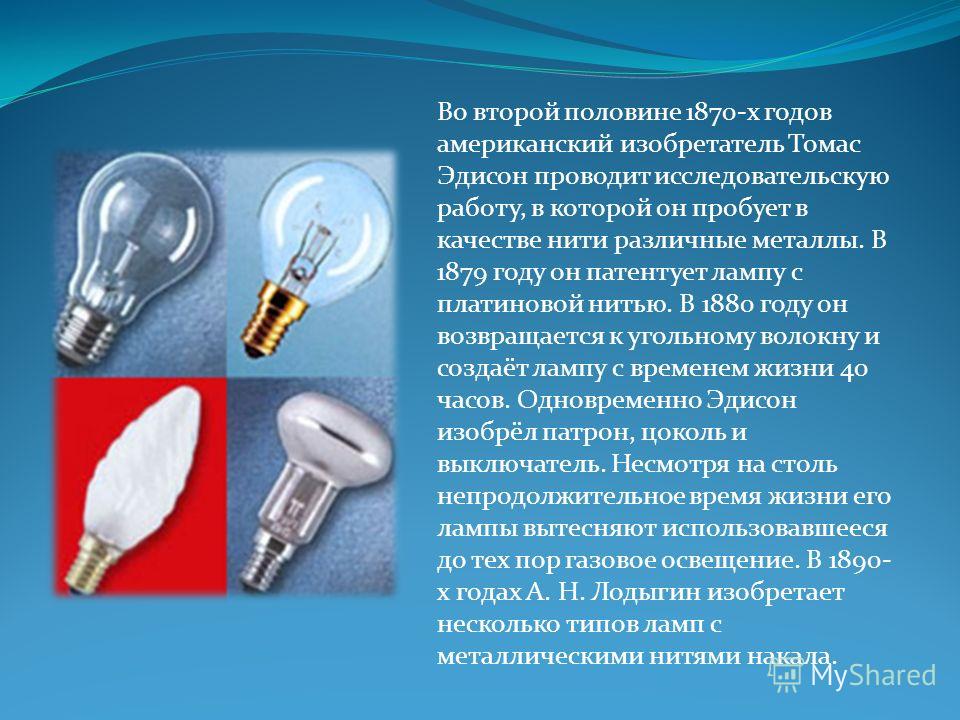

5 Во второй половине 1870-х годов американский изобретатель Томас Эдисон проводит исследовательскую работу, в которой он пробует в качестве нити различные металлы. В 1879 году он патентует лампу с платиновой нитью. В 1880 году он возвращается к угольному волокну и создаёт лампу с временем жизни 40 часов. Одновременно Эдисон изобрёл патрон, цоколь и выключатель. Несмотря на столь непродолжительное время жизни его лампы вытесняют использовавшееся до тех пор газовое освещение. В х годах А. Н. Лодыгин изобретает несколько типов ламп с металлическими нитями накала.

6 С конца 1890-х гг. появились лампы с нитью накаливания из окиси магния, тория, циркония и иттрия или нить из металлического осмия и тантала. В 1904 году венгры Д-р Шандор Юст и Франьо Ханаман получили патент за на использование в лампах вольфрамовой нити. В Венгрии же были произведены первые такие лампы, вышедшие на рынок через венгерскую фирму Tungsram в 1905 году. В 1906 году Лодыгин продаёт патент на вольфрамовую нить компании General Electric. Из-за высокой стоимости вольфрама патент находит только ограниченное применение.

7 В 1910 году Вильям Дэвид Кулидж изобретает улучшенный метод производства вольфрамовой нити. Впоследствии вольфрамовая нить вытесняет все другие виды нитей. Остающаяся проблема с быстрым испарением нити в вакууме была решена американским учёным Ирвингом Ленгмюром, который, работая с 1909 года в фирме «General Electric», придумал наполнять колбы ламп инертным газом, что существенно увеличило время жизни ламп.

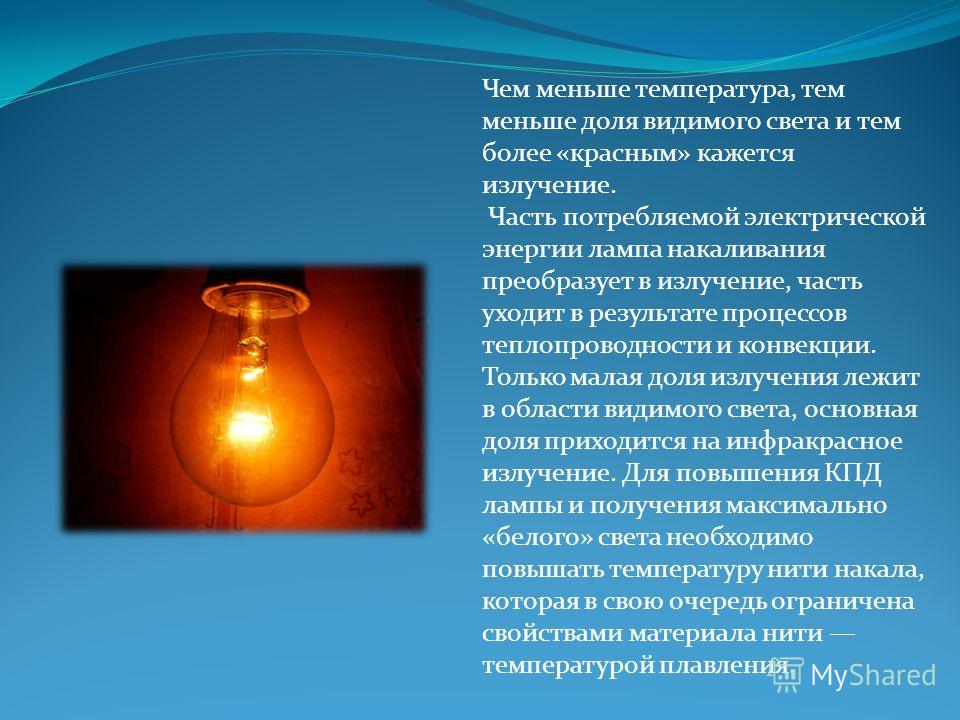

8 Чем меньше температура, тем меньше доля видимого света и тем более «красным» кажется излучение. Часть потребляемой электрической энергии лампа накаливания преобразует в излучение, часть уходит в результате процессов теплопроводности и конвекции. Только малая доля излучения лежит в области видимого света, основная доля приходится на инфракрасное излучение. Для повышения КПД лампы и получения максимально «белого» света необходимо повышать температуру нити накала, которая в свою очередь ограничена свойствами материала нити температурой плавления.

9 Идеальная температура в 5770 К недостижима, т. к. при такой температуре любой известный материал плавится, разрушается и перестаёт проводить электрический ток. В современных лампах накаливания применяют материалы с максимальными температурами плавления вольфрам (3410 °C) При практически достижимых температурах °C излучается далеко не белый и не дневной свет. По этой причине лампы накаливания испускают свет, который кажется более «жёлто- красным», чем дневной свет. Для характеристики качества света используется т. н. цветовая температура.

10 В обычном воздухе при таких температурах вольфрам мгновенно превратился бы в оксид. По этой причине вольфрамовая нить защищена стеклянной колбой, заполненной нейтральным газом (обычно аргоном). Первые лампы делались с вакуумированными колбами. Однако в вакууме при высоких температурах вольфрам быстро испаряется, делая нить тоньше (что приводит к быстрому её перегоранию) и затемняя стеклянную колбу при осаждении на ней. Позднее колбы стали заполнять химически нейтральными газами. Вакуумные колбы сейчас используют только для ламп малой мощности.

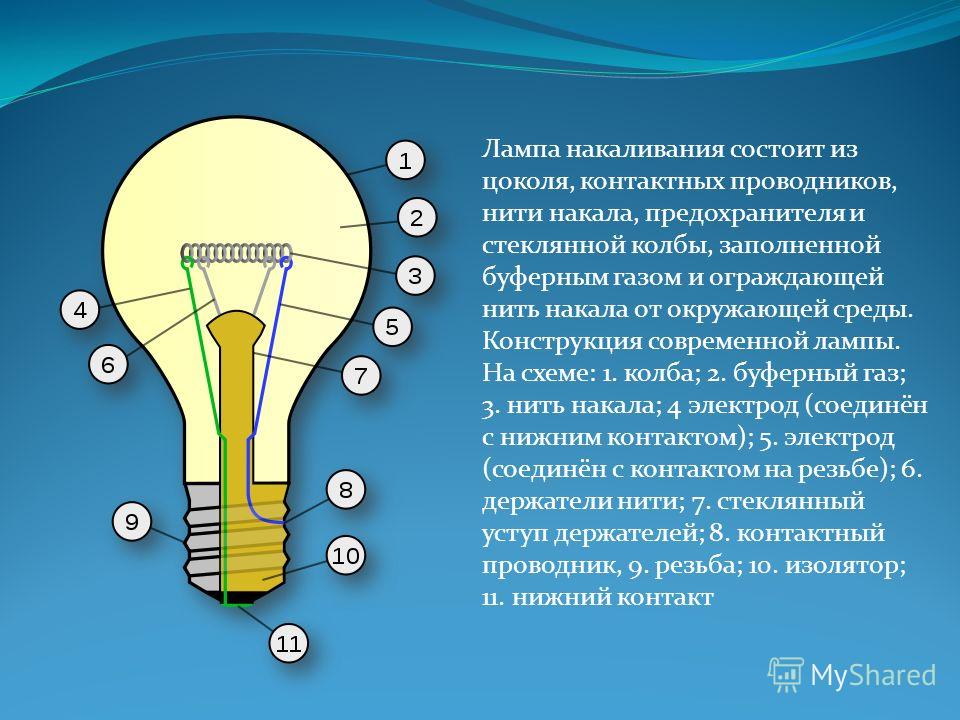

11 Лампа накаливания состоит из цоколя, контактных проводников, нити накала, предохранителя и стеклянной колбы, заполненной буферным газом и ограждающей нить накала от окружающей среды. Конструкция современной лампы. На схеме: 1. колба; 2. буферный газ; 3. нить накала; 4 электрод (соединён с нижним контактом); 5. электрод (соединён с контактом на резьбе); 6. держатели нити; 7. стеклянный уступ держателей; 8. контактный проводник, 9. резьба; 10. изолятор; 11. нижний контакт

12 Стеклянная колба защищает нить от сгорания в окружающем воздухе. Размеры колбы определяются скоростью осаждения материала нити. Для ламп большей мощности требуются колбы большего размера, для того чтобы осаждаемый материал нити распределялся на большую площадь и не оказывал сильного влияния на прозрачность. Колбы первых ламп были вакуумированы. Современные лампы заполняются буферным газом (кроме ламп малой мощности, которые по-прежнему делают вакуумными). Это уменьшает скорость испарения материала нити. Потери тепла, возникающие при этом за счёт теплопроводности, уменьшают путём выбора газа, по возможности, с наиболее тяжёлыми молекулами.

13 Нить накала в первых лампах делалась из угля (точка сублимации 3559 °C). В современных лампах применяются почти исключительно спирали из осмиево- вольфрамового сплава. Провод часто имеет вид двойной спирали, с целью уменьшения конвекции за счёт уменьшения ленгмюровского слоя. Лампы изготавливают для различных рабочих напряжений. Сила тока определяется по закону Ома (I=U/R) и мощность по формуле P=U·I Так как при включении нить накала находится при комнатной температуре, её сопротивление на порядок меньше рабочего сопротивления. Поэтому при включении протекает очень большой ток.

14 По мере нагревания нити её сопротивление увеличивается и ток уменьшается. В отличие от современных ламп, ранние лампы накаливания с угольными нитями при включении работали по обратному принципу при нагревании их сопротивление уменьшалось, и свечение медленно нарастало. Форма цоколя с резьбой обычной лампы накаливания была предложена Томасом Альвой Эдисоном. Размеры цоколей стандартизированы. У ламп бытового применения наиболее распространены цоколи Эдисона. Также встречаются цоколи без резьбы, а также бесцокольные лампы, часто применяемые в автомобилях.

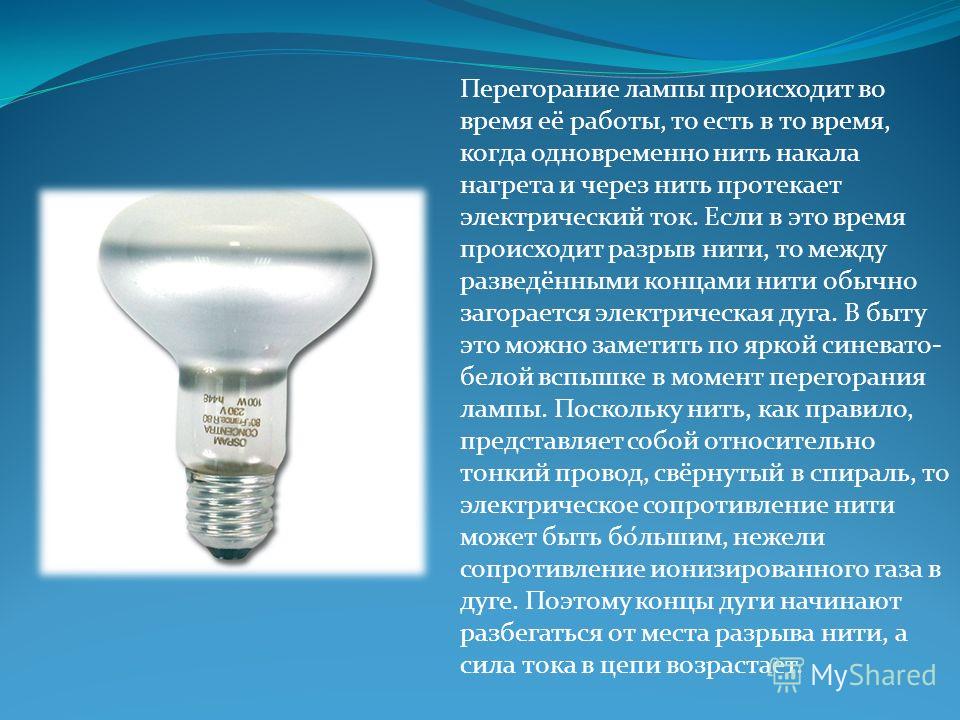

15 Перегорание лампы происходит во время её работы, то есть в то время, когда одновременно нить накала нагрета и через нить протекает электрический ток. Если в это время происходит разрыв нити, то между разведёнными концами нити обычно загорается электрическая дуга. В быту это можно заметить по яркой синевато- белой вспышке в момент перегорания лампы. Поскольку нить, как правило, представляет собой относительно тонкий провод, свёрнутый в спираль, то электрическое сопротивление нити может быть бо́льшим, нежели сопротивление ионизированного газа в дуге. Поэтому концы дуги начинают разбегаться от места разрыва нити, а сила тока в цепи возрастает.

16 При дальнейшем развитии этого процесса дуга может загореться уже между держателями нити, сопротивление которых относительно мало, в результате сила тока в питающей цепи может намного превысить допустимые пределы, что приведёт либо к срабатыванию предохранителей в питающей цепи, либо к перегреву питающих проводов, что, возможно, спровоцирует пожар. Для того, чтобы разомкнуть цепь при возгорании дуги и не допустить перегрузки питающей цепи, в конструкции лампы предусмотрен плавкий предохранитель. Он представляет собой отрезок тонкой проволоки и расположен в цоколе лампы накаливания. Для бытовых ламп с номинальным напряжением 220 В такие предохранители обычно рассчитаны на ток 7 А.
