От лампочки Эдисона до светодиодных ламп. Автор презентации учитель физики МКОУ «Захаровская СОШ» Бажина Н.В. - презентация

1 От лампочки Эдисона до светодиодных ламп. Автор презентации учитель физики МКОУ «Захаровская СОШ» Бажина Н.В.

2 Содержание 1 Принцип действия 2 Конструкция лампы 3 История изобретения 4 КПД и долговечность 5 Галогенные лампы 6 Преимущества и недостатки ламп накаливания

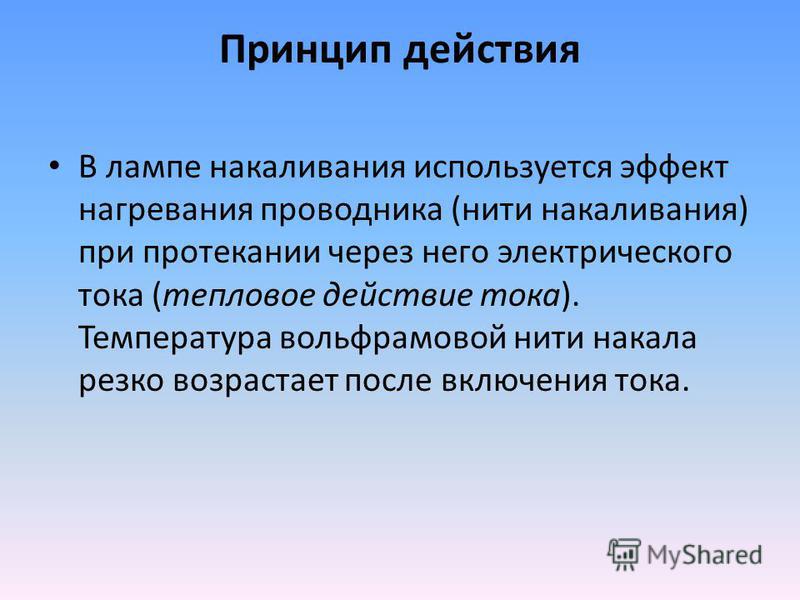

3 Принцип действия В лампе накаливания используется эффект нагревания проводника (нити накаливания) при протекании через него электрического тока (тепловое действие тока). Температура вольфрамовой нити накала резко возрастает после включения тока.

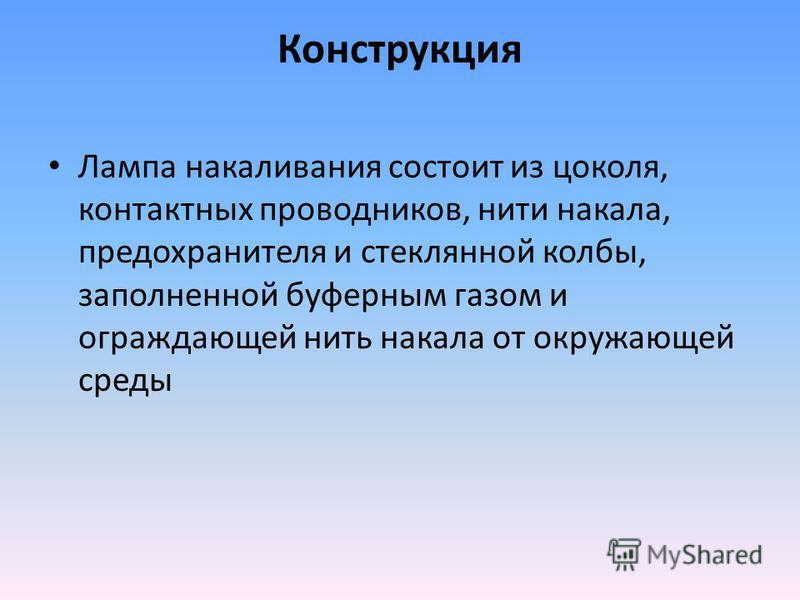

4 Конструкция Лампа накаливания состоит из цоколя, контактных проводников, нити накала, предохранителя и стеклянной колбы, заполненной буферным газом и ограждающей нить накала от окружающей среды

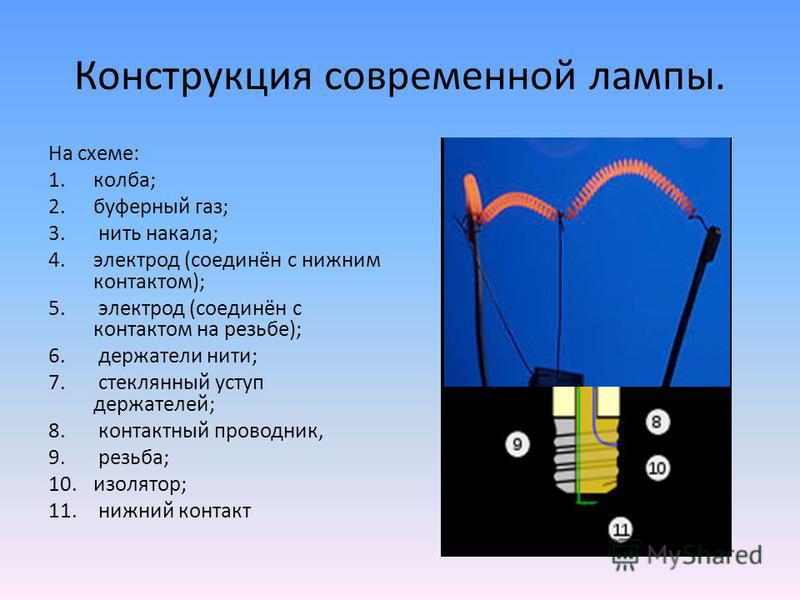

5 Конструкция современной лампы. На схеме: 1.колба; 2. буферный газ; 3. нить накала; 4. электрод (соединён с нижним контактом); 5. электрод (соединён с контактом на резьбе); 6. держатели нити; 7. стеклянный уступ держателей; 8. контактный проводник, 9. резьба; 10.изолятор; 11. нижний контакт

6 История изобретения В 1840 году англичанин Деларю строит первую лампу накаливания (с платиновой спиралью) В 1838 году бельгиец Жобар изобретает угольную лампу накаливания. В 1854 году немец Генрих Гёбель разработал первую «современную» лампу: обугленную бамбуковую нить в вакуумированном сосуде. В последующие 5 лет он разработал то, что многие называют первой практичной лампой. [1][2] [1][2] 11 июля 1874 года российский инженер Александр Николаевич Лодыгин получил патент за номером 1619 на нитевую лампу. В качестве нити накала он использовал угольный стержень, помещённый в вакуумированный сосуд. В 1878 году на Всемирной выставке в Париже была представлена свеча Яблочкова- первая дуговая лампа (там было продемонстрировано 1000 свечей) с жизненным циклом в 90 минут, позже они были вытеснены дифференциальными лампами (дифференциальная лампа Сименса и Гальске, лампа Кертинга, Шуккерта с переменным током Яндуса и др.)

7 История изобретения Во второй половине 1870-х годов американский изобретатель Томас Эдисон проводит исследовательскую работу, в которой он пробует в качестве нити различные металлы. В 1879 году он патентует лампу с платиновой нитью. В 1880 году он возвращается к угольному волокну и создаёт лампу с временем жизни 40 часов. Одновременно Эдисон изобрёл патрон, цоколь и выключатель. Несмотря на столь непродолжительное время жизни его лампы вытесняют использовавшееся до тех пор газовое освещение. В 1890-х годах А. Н. Лодыгин изобретает несколько типов ламп с металлическими нитями накала.

8 КПД и долговечность Коэффициент полезного действия ламп накаливания достигает при температуре около 3400 K своего максимального значения 15 %. При практически достижимых температурах в 2700 K КПД составляет 5 %.K КПД

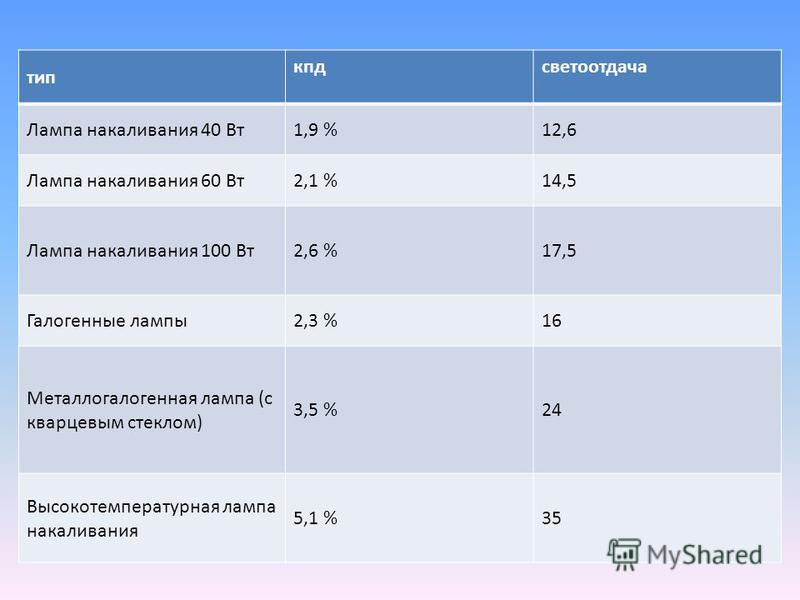

9 тип кпд светоотдача Лампа накаливания 40 Вт 1,9 %12,6 Лампа накаливания 60 Вт 2,1 %14,5 Лампа накаливания 100 Вт 2,6 %17,5 Галогенные лампы 2,3 %16 Металлогалогенная лампа (с кварцевым стеклом) 3,5 %24 Высокотемпературная лампа накаливания 5,1 %35

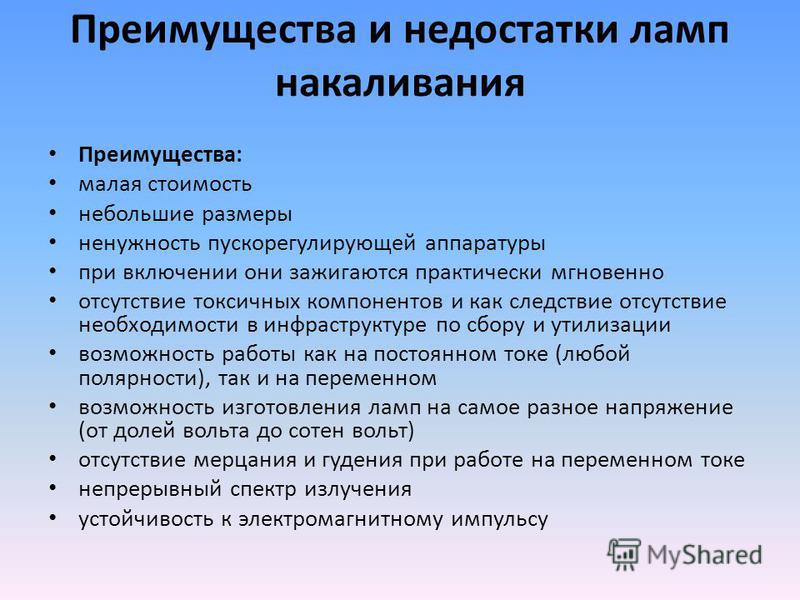

10 Преимущества и недостатки ламп накаливания Преимущества: малая стоимость небольшие размеры ненужность пускорегулирующей аппаратуры при включении они зажигаются практически мгновенно отсутствие токсичных компонентов и как следствие отсутствие необходимости в инфраструктуре по сбору и утилизации возможность работы как на постоянном токе (любой полярности), так и на переменном возможность изготовления ламп на самое разное напряжение (от долей вольта до сотен вольт) отсутствие мерцания и гудения при работе на переменном токе непрерывный спектр излучения устойчивость к электромагнитному импульсу

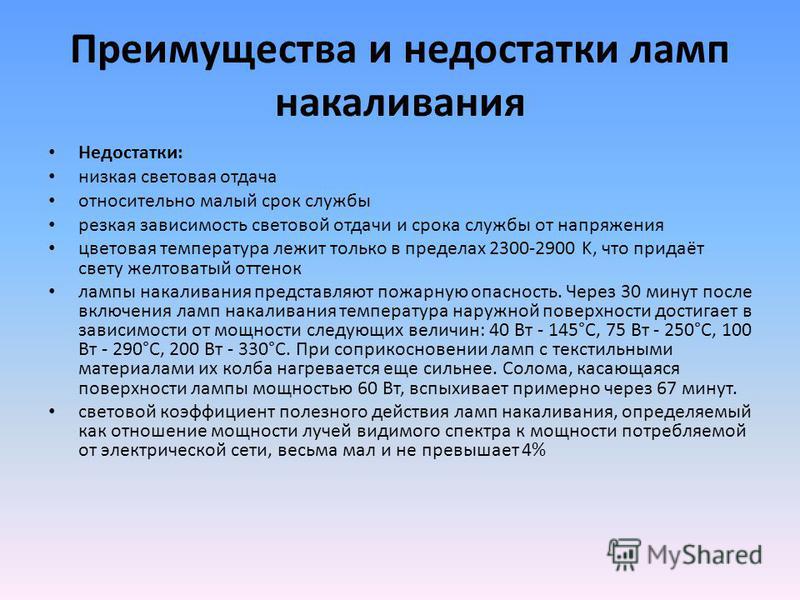

11 Преимущества и недостатки ламп накаливания Недостатки: низкая световая отдача относительно малый срок службы резкая зависимость световой отдачи и срока службы от напряжения цветовая температура лежит только в пределах K, что придаёт свету желтоватый оттенок лампы накаливания представляют пожарную опасность. Через 30 минут после включения ламп накаливания температура наружной поверхности достигает в зависимости от мощности следующих величин: 40 Вт - 145°C, 75 Вт - 250°C, 100 Вт - 290°C, 200 Вт - 330°C. При соприкосновении ламп с текстильными материалами их колба нагревается еще сильнее. Солома, касающаяся поверхности лампы мощностью 60 Вт, вспыхивает примерно через 67 минут. световой коэффициент полезного действия ламп накаливания, определяемый как отношение мощности лучей видимого спектра к мощности потребляемой от электрической сети, весьма мал и не превышает 4%

12 Интересные факты В США в одном из пожарных отделений города Ливермор (штат Калифорния) есть 4-ваттная лампа ручной работы, известная под именем «Столетняя лампа». Она практически постоянно горит уже более 100 лет, с 1901 года. В СССР после претворения в жизнь ленинского плана ГОЭЛРО за лампой накаливания закрепилось прозвище «лампочка Ильича». В наши дни так чаще всего называют простую лампу накаливания, свисающую с потолка на электрическом шнуре без плафона. Пока лампа Томаса Эдисона не завоевала популярность, люди спали по 10 часов в сутки

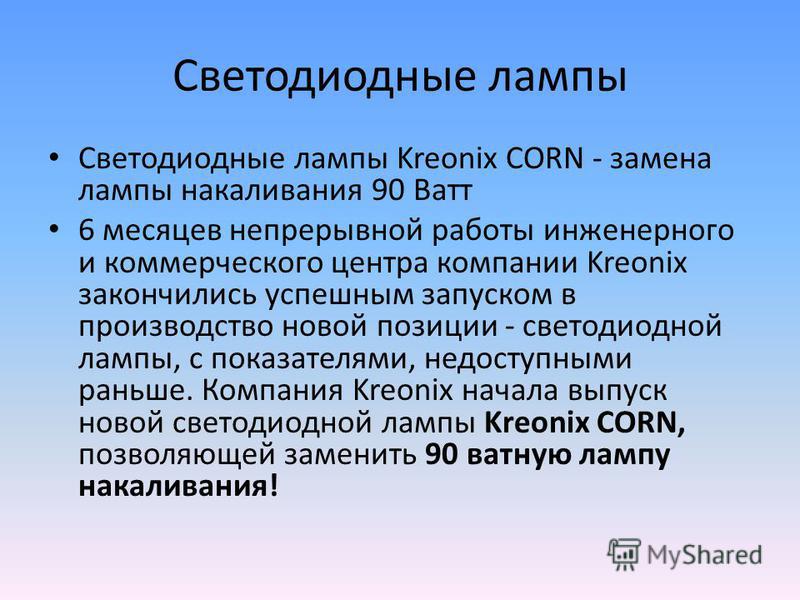

13 Светодиодные лампы Светодиодные лампы Kreonix CORN - замена лампы накаливания 90 Ватт 6 месяцев непрерывной работы инженерного и коммерческого центра компании Kreonix закончились успешным запуском в производство новой позиции - светодиодной лампы, с показателями, недоступными раньше. Компания Kreonix начала выпуск новой светодиодной лампы Kreonix CORN, позволяющей заменить 90 ватную лампу накаливания!

14

15

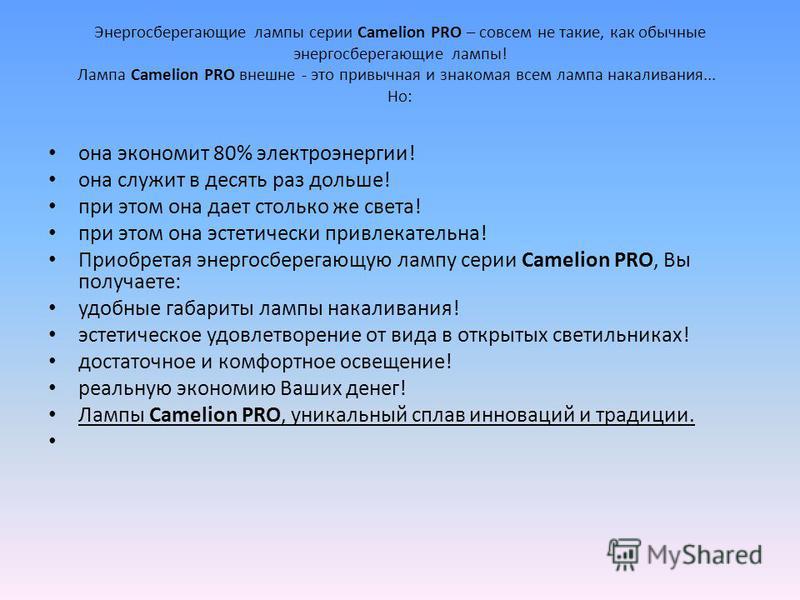

16 Энергосберегающие лампы серии Camelion PRO – совсем не такие, как обычные энергосберегающие лампы! Лампа Camelion PRO внешне - это привычная и знакомая всем лампа накаливания... Но: она экономит 80% электроэнергии! она служит в десять раз дольше! при этом она дает столько же света! при этом она эстетически привлекательна! Приобретая энергосберегающую лампу серии Camelion PRO, Вы получаете: удобные габариты лампы накаливания! эстетическое удовлетворение от вида в открытых светильниках! достаточное и комфортное освещение! реальную экономию Ваших денег! Лампы Camelion PRO, уникальный сплав инноваций и традиции.

17
