«Влажность воздуха». Цель урока: Выяснить теоретические знания учащихся по теме «Влажность» ввести понятие абсолютной и относительной влажности воздуха. - презентация

1 «Влажность воздуха»

2 Цель урока: Выяснить теоретические знания учащихся по теме «Влажность» ввести понятие абсолютной и относительной влажности воздуха. Ознакомить учащихся с устройством и принципом действия волосяного и конденсационного гигрометров и психрометра, научить пользоваться приборами и психрометрической таблицей.

3 Изучение нового материала. Понятие влажности воздуха. Абсолютная влажность. Относительная влажность. Измерение влажности воздуха. Учет влажности воздуха. Решение задач.

4 насыщ 100% - абсолютная влажность насыщ. – плотность насыщенного пара Абсолютная влажность воздуха показывает, сколько граммов водяного пара содержится в воздухе объемом 1м 3 Относительной влажностью воздуха называют отношение абсолютной влажности воздуха к плотности насыщенного водяного пара при той температуре, выраженной в процентах. Точка росы – температура, при которой пар становится насыщенным

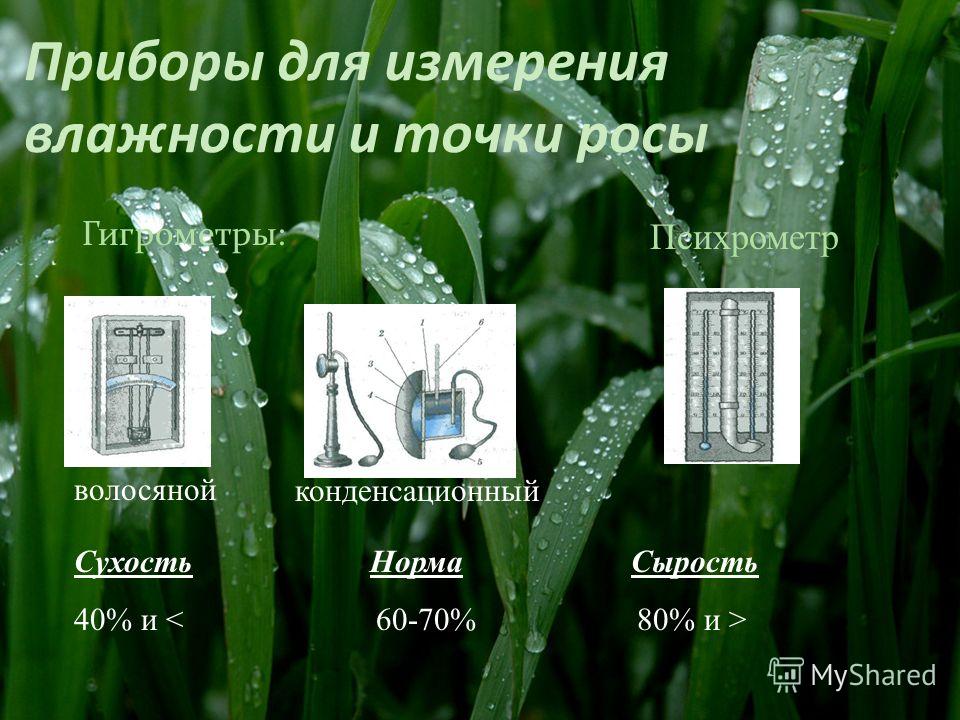

5 Приборы для измерения влажности и точки росы Гигрометры: волосяной конденсационный Психрометр Сухость Норма Сырость 40% и

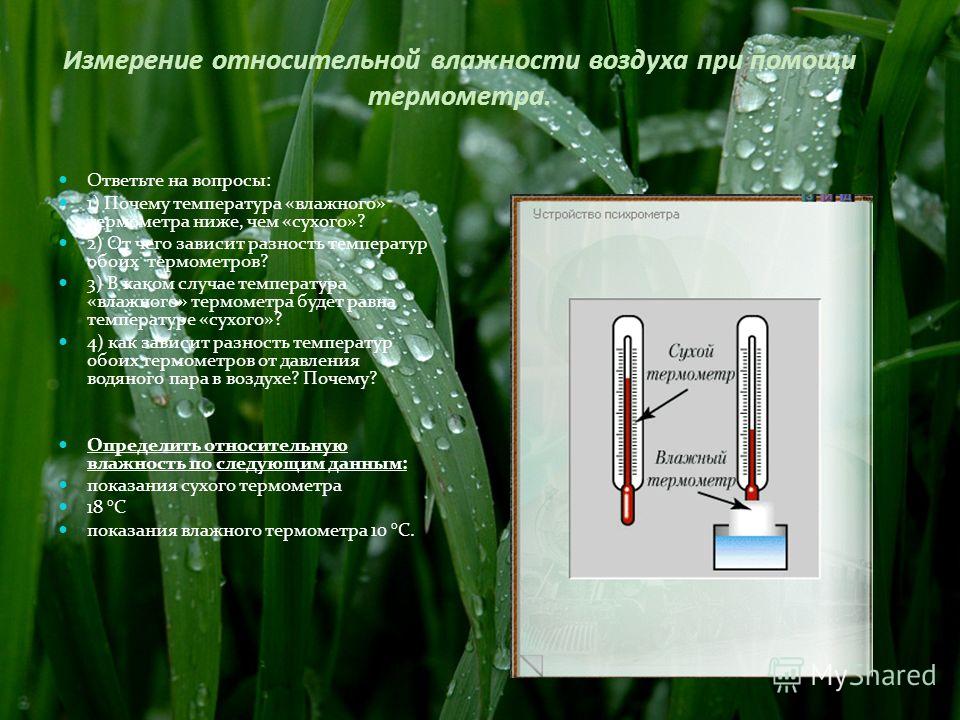

6 Измерение относительной влажности воздуха при помощи термометра. Ответьте на вопросы: 1) Почему температура «влажного» термометра ниже, чем «сухого»? 2) От чего зависит разность температур обоих термометров? 3) В каком случае температура «влажного» термометра будет равна температуре «сухого»? 4) как зависит разность температур обоих термометров от давления водяного пара в воздухе? Почему? Определить относительную влажность по следующим данным: показания сухого термометра 18 °С показания влажного термометра 10 °С.

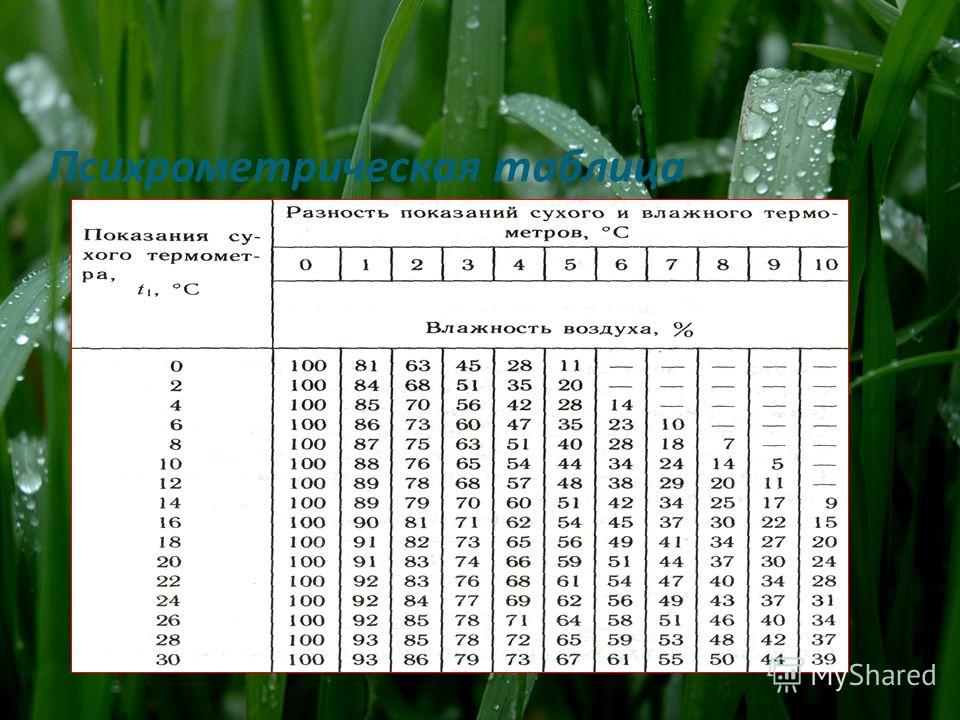

7 Психрометрическая таблица

8 Закрепление Что называют абсолютной влажностью воздуха? Какая формула выражает смысл этого понятия? В каких единицах ее измеряют. Какова абсолютная влажность воздуха, который в объеме 20 м 3 содержит 100г влаги? Что легче: сухой воздух объемом м или влажный такого объема? Что называют относительной влажностью воздуха? Какие формулы выражают смысл этого понятия в физике и метеорологии? В каких единицах ее выражают? Что называют точкой росы? С помощью каких приборов определяют влажность воздуха? Почему в холодных помещениях часто бывает сыро? Почему сильная жара труднее переносится в болотистых местах, чем в сухих? Определите относительную влажность воздуха, если сухой термометр психрометр показывает 21 С, а влажный 13 С. В 4 м 3 воздуха при температуре 16 0 С находится 40 г водяного пара. Найти относительную влажность.

9 Дано: t=16 0 С н =13,6 г/м 3 V=4 м 3 m=40г =? Решение = : н 100% = m : V = 40г : 4м 3 =10 г/м 3 = 10 г/м 3 : 13,6 г/м 3 100% = 73,5% Ответ:73,5%

10 Зависимость плотности насыщенного водяного пара от температуры t0Сt0Сt0Сt0С г/м 3 г/м 3 t0Сt0Сt0Сt0С -53,2109,4 04, ,21210,7 25,61311, ,1 46,41512,8 56,81613,6 67,31714,5 77,81815,4 88,31916,3 98,82017,3

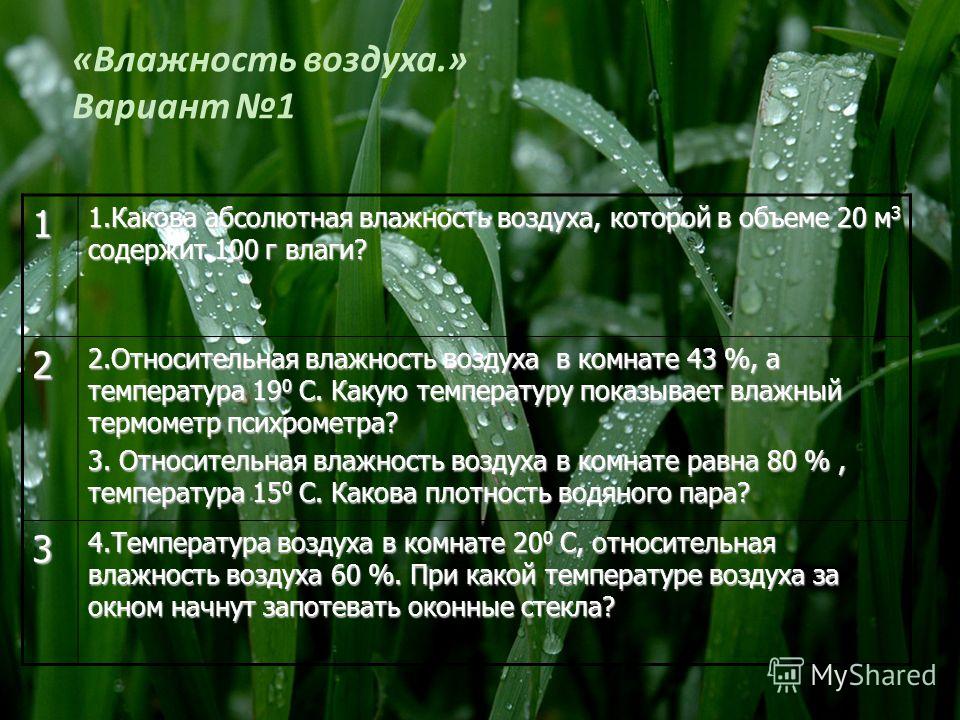

11 «Влажность воздуха.» Вариант 11 1.Какова абсолютная влажность воздуха, которой в объеме 20 м 3 содержит 100 г влаги? 2 2.Относительная влажность воздуха в комнате 43 %, а температура 19 0 С. Какую температуру показывает влажный термометр психрометра? 3. Относительная влажность воздуха в комнате равна 80 %, температура 15 0 С. Какова плотность водяного пара? 3 4.Температура воздуха в комнате 20 0 С, относительная влажность воздуха 60 %. При какой температуре воздуха за окном начнут запотевать оконные стекла?

12 Влажность воздуха. Вариант 21 1.В 4 м 3 воздуха при температуре 16 0 С находится 4 г водяного пара. Найти относительную влажность. 2.Найти относительную влажность воздуха в комнате при 18 0 С, если при 10 0 С образуется роса. 2 3.Влажность воздуха равна 78%, а показания сухого термометра равны 12 0 С.Какую температуру показывает влажный термометр? 4. Разность в показаниях сухого и влажного термометров равна 4 0 С.Относительная влажность воздуха 60%.Чему равны показания сухого и влажного термометра? 3 5. Относительная влажность в комнате при температуре 16 0 С составляет 65 %.Как изменится она при понижении температуры воздуха на 4 0 С, если плотность водяного пара останется прежней?

13 Влажность воздуха. Вариант Показания сухого термометра в психрометре 15° С, влажного- 12°С. Какова относительная влажность? 2.По гигрометру обнаружено появление росы при температуре 10° С. Какова относительная влажность воздуха, если его температура 15 ° С? 2 3. Относительная влажность в комнате 43 %, а температура 19° С. Какую температуру показывает влажный термометр психрометра? 4. Относительная влажность воздуха в комнате равна 80%, а температура воздуха 15° С. Определить абсолютную влажность воздуха Относительная влажность воздуха вечером при 16° С равна 55%. Выпадет ли роса,если ночью температура понизится до 8° С?

14 Влажность воздуха. Вариант Сухой термометр психрометра показывает 16 0 С,а влажный 8 0 С. Относительная влажность, измеренная по волосному гигрометру, равна 30%. Правильны ли показания термометра? 8 0 С. Относительная влажность, измеренная по волосному гигрометру, равна 30%. Правильны ли показания термометра? 2..Показания сухого термометра в психрометре 15° С, влажного - 12° С. Какова относительная влажность? 2 3.Влажный термометр психрометра показывает 10 0 С, а сухой 14 0 С. Найдите относительную влажность и плотность водяного пара. 4.Найдите относительную влажность воздуха в комнате при температуре 18 0 С, если точка росы 10 0 С Относительная влажность воздуха вечером при температуре 16 0 С равна 55%. Выпадет ли роса если ночью температура понизится до 8 0 С ?

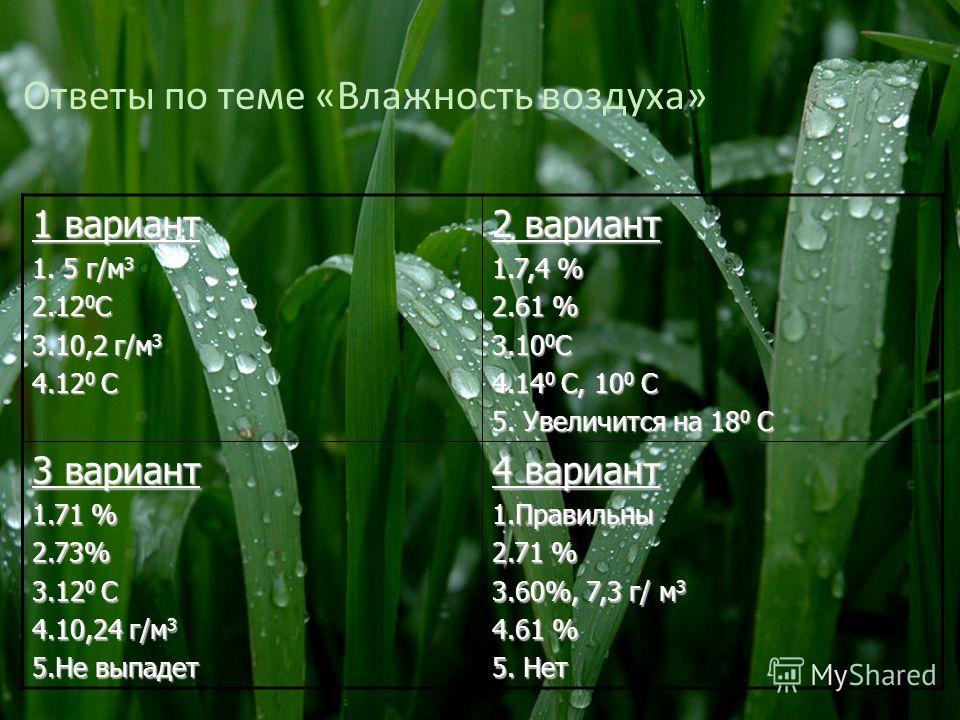

15 Ответы по теме «Влажность воздуха» 1 вариант 1. 5 г/м С 3.10,2 г/м С 2 вариант 1.7,4 % 2.61 % С С, 10 0 С 5. Увеличится на 18 0 С 3 вариант 1.71 % 2.73% С 4.10,24 г/м 3 5.Не выпадет 4 вариант 1.Правильны 2.71 % 3.60%, 7,3 г/ м % 5. Нет
