Адиабатические увлажнители. 2 Увлажнители CAREL : Почему адиабатические увлажнители? - презентация

1 Адиабатические увлажнители

2 2 Увлажнители CAREL : Почему адиабатические увлажнители?

3 3 Увлажнители по производительности Мощные увлажнители адиабатические

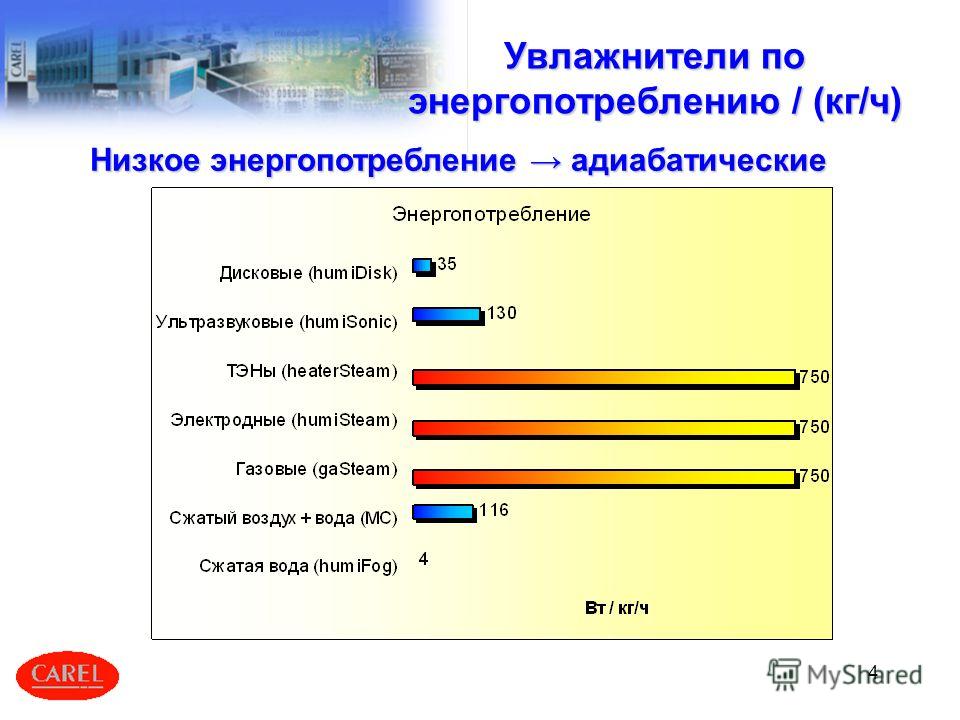

4 4 Увлажнители по энергопотреблению / (кг/ч) Низкое энергопотребление адиабатические

5 5 Изотермические: t = constant масса пара

6 6 АДИАБАТИЧЕСКИЕ УВЛАЖНИТЕЛИ

7 7 Семейство АДИАБАТИЧЕСКИХ увлажнителей humiSonic Дисковые Водопров. или демин. вода; 6,5 л/ч Непосредственно в помещении Механический резонанс Высоко демин. вода; 0,5-18 л/ч ЦК, в помещ, холод. прилавках и фанкойлах Сжатый воздух + вода Водопров. или демин. вода; 60, 230 л/ч ЦК и непосредственно в помещении Вода под давлением Демин. вода; л/ч ЦК и непосредств. в помещ.

8 8 humiDisk 65

9 9 Вращающийся дисковый атомайзер humiDisk 5 кг/ч humiDisk 65 6,5 кг/ч

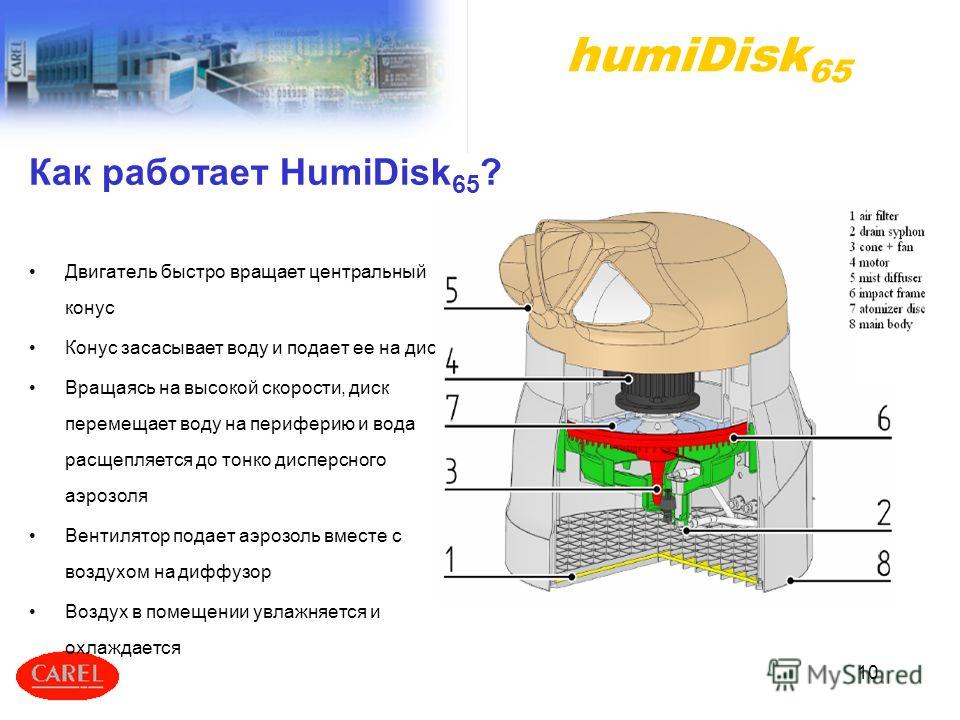

10 10 Как работает HumiDisk 65 ? Двигатель быстро вращает центральный конус Конус засасывает воду и подает ее на диск Вращаясь на высокой скорости, диск перемещает воду на периферию и вода расщепляется до тонко дисперсного аэрозоля Вентилятор подает аэрозоль вместе с воздухом на диффузор Воздух в помещении увлажняется и охлаждается humiDisk 65

11 11 ГИГИЕНИЧЕСКИ БЕЗОПАСЕН! Сверх малый водяной бачок – ВСЕГО 0,055 л! Вода из бачка полностью сливается в конце каждого цикла работы, нет застоя воды Процедура промывке в начале каждого нового цикла работы (использование ТОЛЬКО панели управления CAREL) humiDisk 65

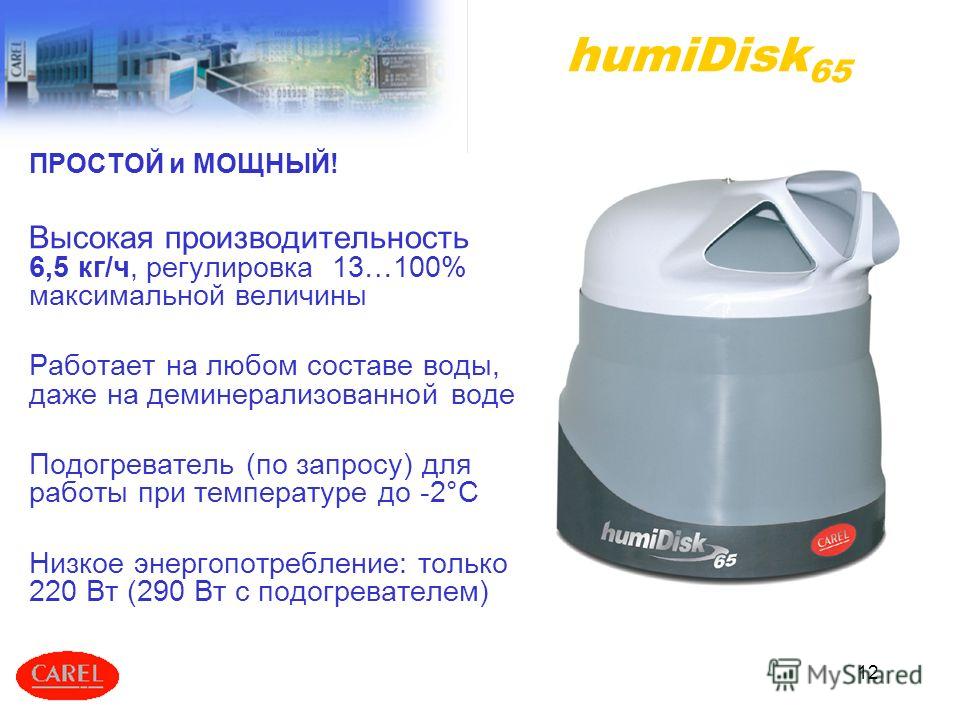

12 12 ПРОСТОЙ и МОЩНЫЙ! Высокая производительность 6,5 кг/ч, регулировка 13…100% максимальной величины Работает на любом составе воды, даже на деминерализованной воде Подогреватель (по запросу) для работы при температуре до -2°C Низкое энергопотребление: только 220 Вт (290 Вт с подогревателем) humiDisk 65

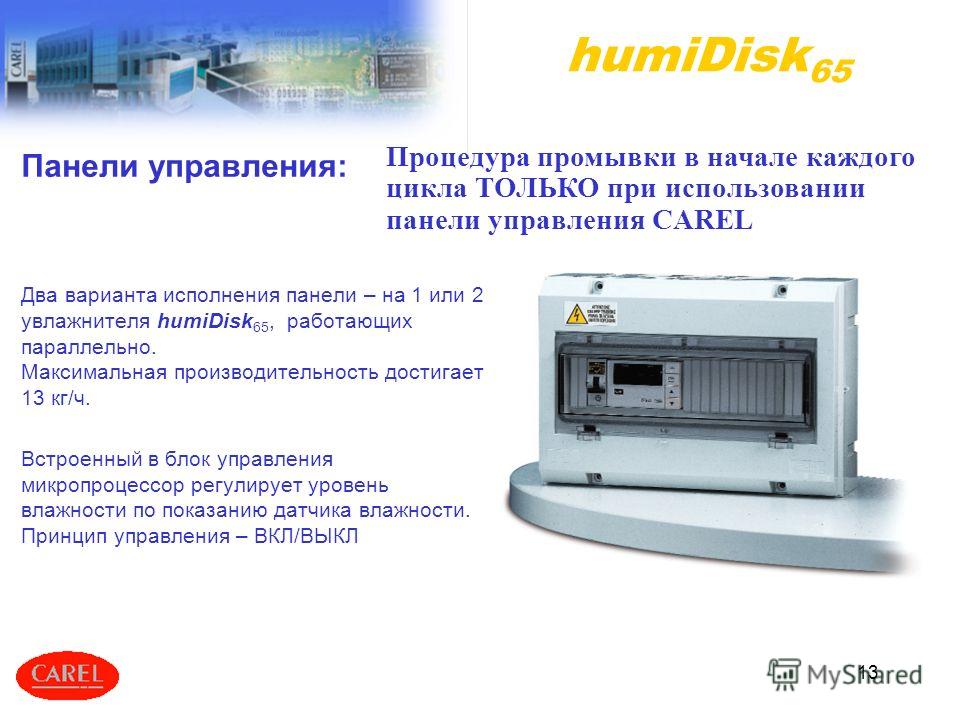

13 13 Панели управления: Два варианта исполнения панели – на 1 или 2 увлажнителя humiDisk 65, работающих параллельно. Максимальная производительность достигает 13 кг/ч. Встроенный в блок управления микропроцессор регулирует уровень влажности по показанию датчика влажности. Принцип управления – ВКЛ/ВЫКЛ humiDisk 65 Процедура промывки в начале каждого цикла ТОЛЬКО при использовании панели управления CAREL

14 14 Холодильные камеры, склады и камеры созревания Для пищевых продуктов, например, вина, фруктов и овощей, когда снижение влажности воздуха приводит к усушке и порче продуктов Типографии, Колебания уровня влажности могут привести к деформации бумаги и нарушить точность нанесения красок Текстильное производство, Влажный воздух устраняет проблему образования пыли и одновременно поглощает тепло избытки от работающего оборудования. Области применения HumiDisk 65 : humiDisk 65

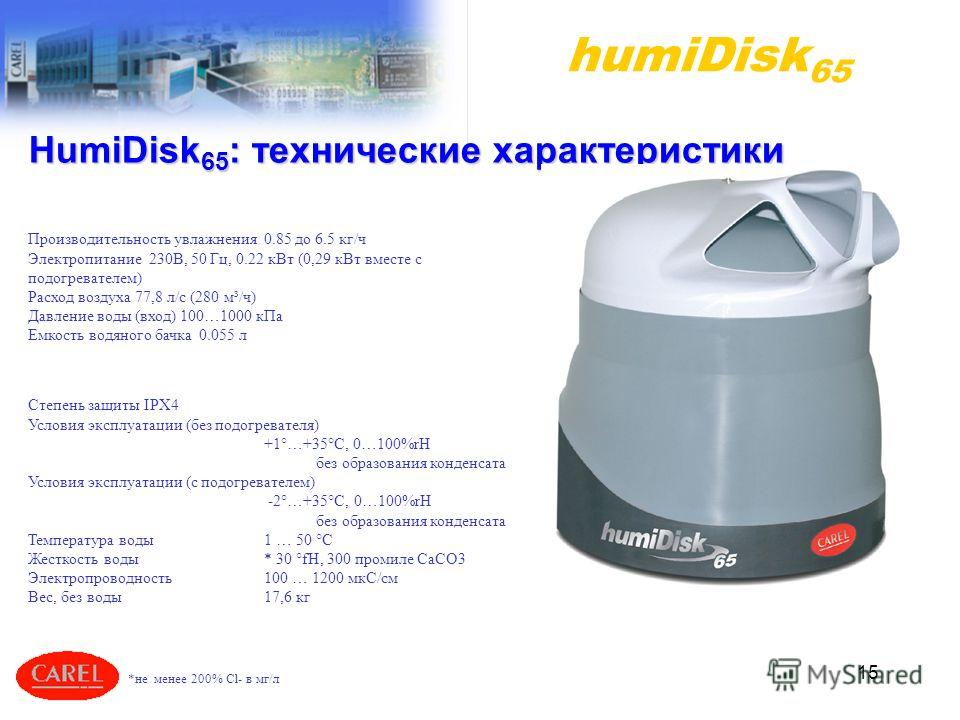

15 15 Степень защиты IPX4 Условия эксплуатации (без подогревателя) +1°…+35°C, 0…100%rH без образования конденсата Условия эксплуатации (с подогревателем) -2°…+35°C, 0…100%rH без образования конденсата Температура воды 1 … 50 °C Жесткость воды * 30 °fH, 300 промиле CaCO3 Электропроводность 100 … 1200 мкС/см Вес, без воды 17,6 кг *не менее 200% Cl- в мг/л HumiDisk 65 : технические характеристики humiDisk 65 Производительность увлажнения 0.85 до 6.5 кг/ч Электропитание 230В, 50 Гц, 0.22 кВт (0,29 кВт вместе с подогревателем) Расход воздуха 77,8 л/с (280 м³/ч) Давление воды (вход) 100…1000 кПа Емкость водяного бачка л

16 16 Потенциометр регулирования производительности humiDisk 65 в пределах 13…100% от максимальной величины humiDisk 65 Монтаж: A > 3 м B > 1м C > 1,5 м D > 0,5 м HumiDisk 65 : монтаж и запуск

17 17

18 18 ОБЛАСТИ ПРИМЕНЕНИЯ

19 19 Программное обеспечение : Psycro

20 20 Книга по системам увлажнения Подробное изложение теории увлажнения воздуха. Авторы – профессор R.Lazzarin и инженер Nalini теория практические примеры расчеты критерии выбора Пока на итальянском и английском.
