1 ТОПОЛОГИЯ « ЗВЕЗДА » hub

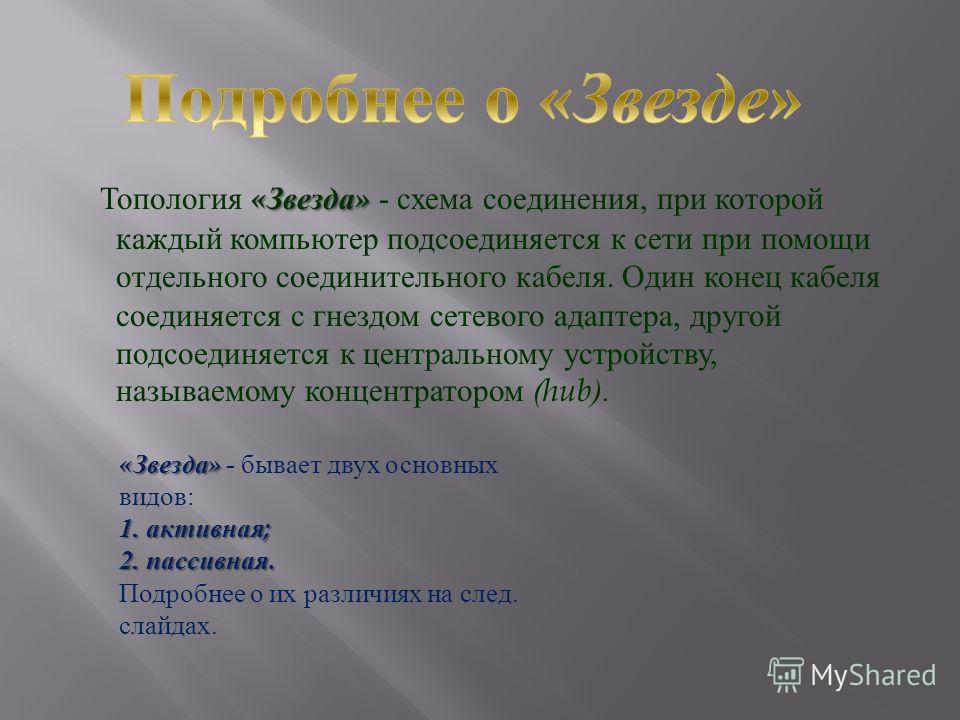

2 « Звезда » Топология « Звезда » - схема соединения, при которой каждый компьютер подсоединяется к сети при помощи отдельного соединительного кабеля. Один конец кабеля соединяется с гнездом сетевого адаптера, другой подсоединяется к центральному устройству, называемому концентратором (hub). « Звезда » « Звезда » - бывает двух основных видов : 1. активная ; 2. пассивная. Подробнее о их различиях на след. слайдах.

3 Активная звезда – это когда к одному центральному компьютеру присоединяются остальные периферийные компьютеры, причем каждый из них использует отдельную линию связи. Информация от периферийного компьютера передается только центральному компьютеру, от центрального - одному или нескольким периферийным.

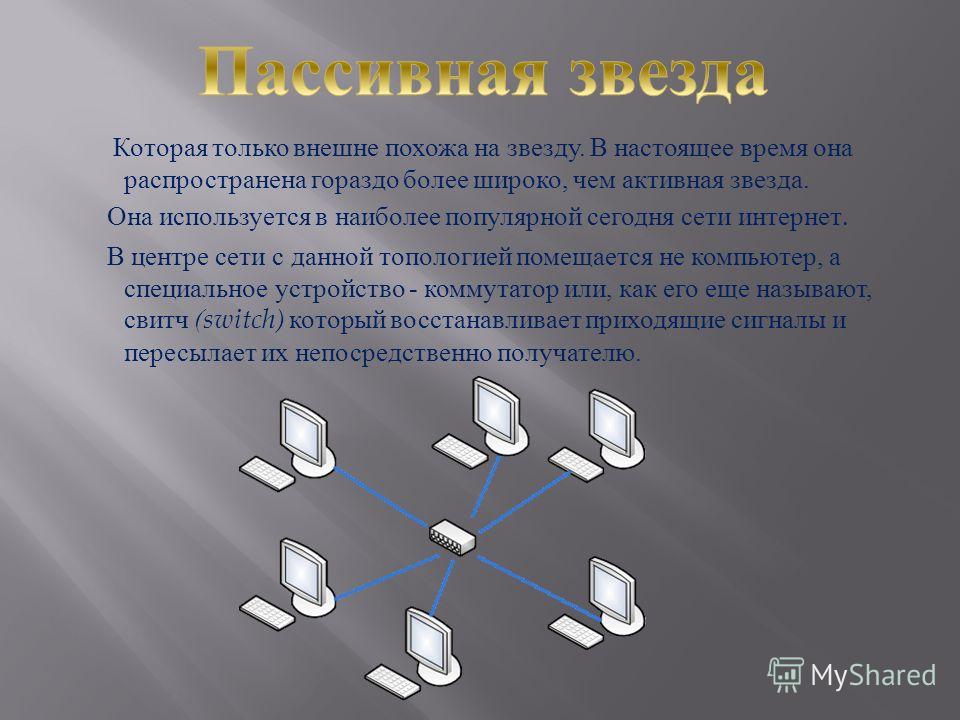

4 Которая только внешне похожа на звезду. В настоящее время она распространена гораздо более широко, чем активная звезда. Она используется в наиболее популярной сегодня сети интернет. В центре сети с данной топологией помещается не компьютер, а специальное устройство - коммутатор или, как его еще называют, свитч (switch) который восстанавливает приходящие сигналы и пересылает их непосредственно получателю.

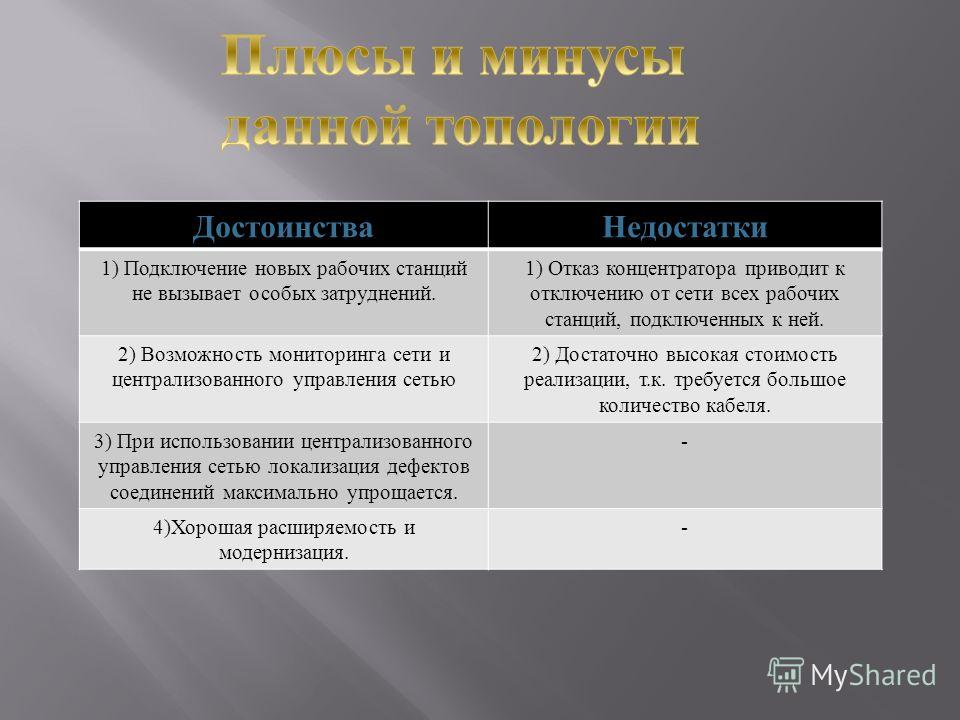

5 ДостоинстваНедостатки 1) Подключение новых рабочих станций не вызывает особых затруднений. 1) Отказ концентратора приводит к отключению от сети всех рабочих станций, подключенных к ней. 2) Возможность мониторинга сети и централизованного управления сетью 2) Достаточно высокая стоимость реализации, т. к. требуется большое количество кабеля. 3) При использовании централизованного управления сетью локализация дефектов соединений максимально упрощается. - 4) Хорошая расширяемость и модернизация. -
