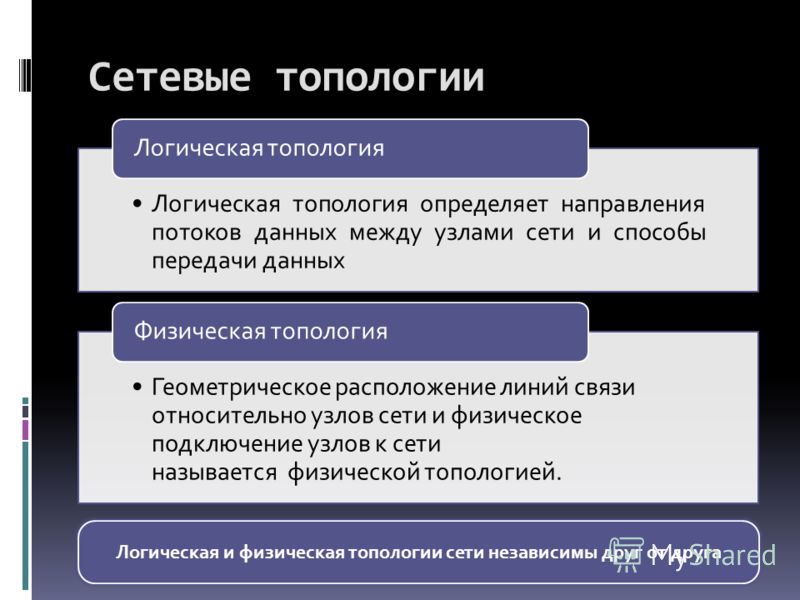

2 Сетевые топологии Логическая топология определяет направления потоков данных между узлами сети и способы передачи данных Логическая топология Геометрическое расположение линий связи относительно узлов сети и физическое подключение узлов к сети называется физической топологией. Физическая топология Логическая и физическая топологии сети независимы друг от друга

3 Топология сетейШиннаяКольцеваяЗвезднаяИерархическаяПроизвольная Сетевые топологии

4 В настоящее время в локальных сетях используются следующие физические топологии Физическая шина (BUS) Физическая звезда (STAR) Физическое кольцо (RING) Физическая звезда и логическое кольцо (Token RING)

5 Шинная топология

6 Сети с шинной топологией используют линейный моноканал (коаксиальный кабель) передачи данных Информация поступает на все узлы, но принимается только тем узлом, которому она предназначается Данная топология применяется в локальных сетях с архитектурой Ethernet (классы 10Base-5 и 10Base-2 для толстого и тонкого коаксиального кабеля соответственно)

7 Преимущества шинной топологии Отказ одного из узлов не влияет на работу сети в целом Сеть легко настраивать и конфигурировать Сеть устойчива к неполадкам отдельных узлов Шинная топология

8 Недостатки сетей шинной топологии Разрыв кабеля может повлиять на работу сети в целом Ограниченная длина кабеля и количество рабочих станций Трудно определить дефекты соединений Шинная топология

9 Топология типа Звезда

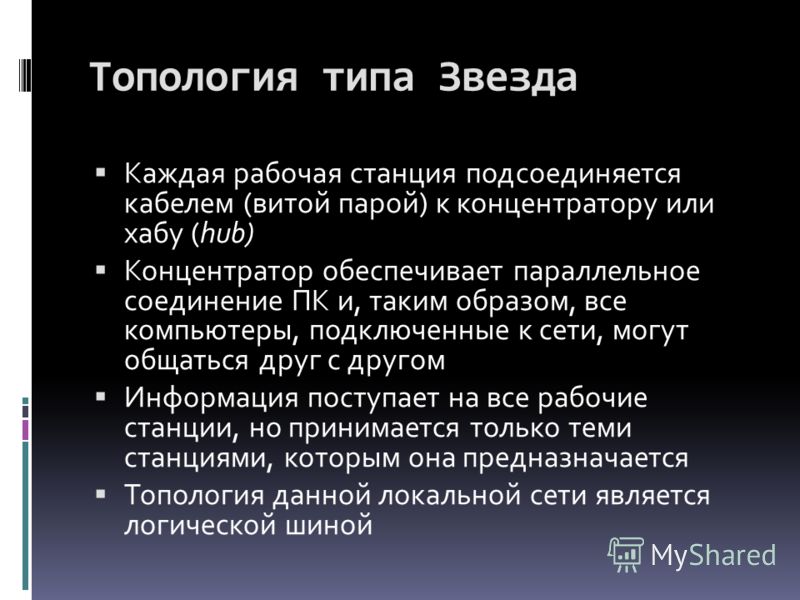

10 Каждая рабочая станция подсоединяется кабелем (витой парой) к концентратору или хабу (hub) Концентратор обеспечивает параллельное соединение ПК и, таким образом, все компьютеры, подключенные к сети, могут общаться друг с другом Информация поступает на все рабочие станции, но принимается только теми станциями, которым она предназначается Топология данной локальной сети является логической шиной Топология типа Звезда

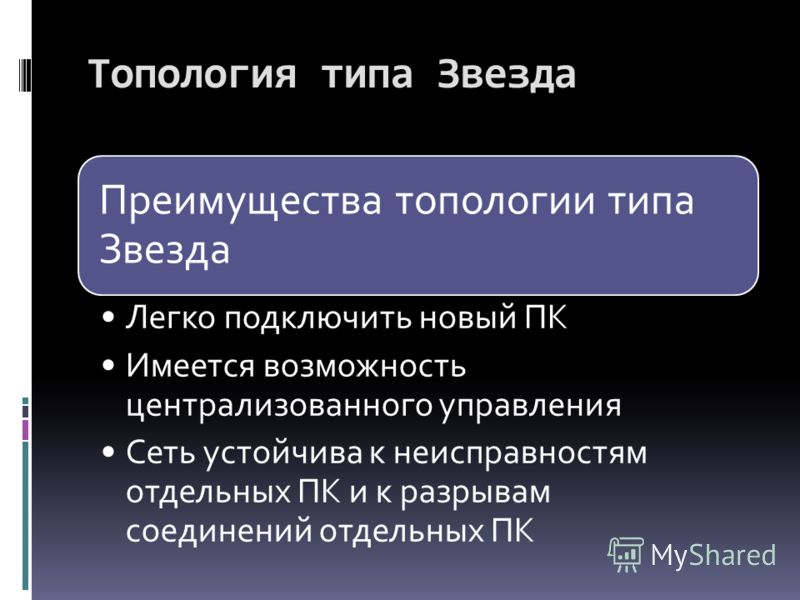

11 Преимущества топологии типа Звезда Легко подключить новый ПК Имеется возможность централизованного управления Сеть устойчива к неисправностям отдельных ПК и к разрывам соединений отдельных ПК Топология типа Звезда

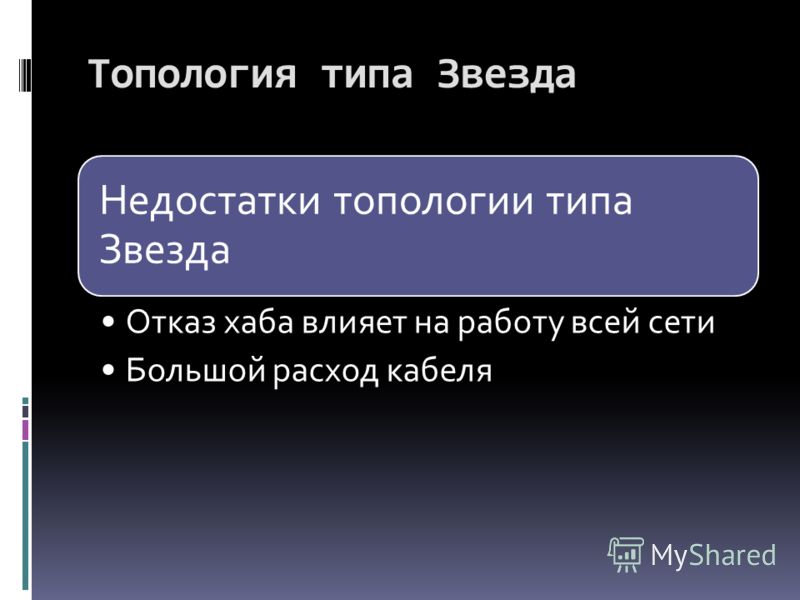

12 Недостатки топологии типа Звезда Отказ хаба влияет на работу всей сети Большой расход кабеля Топология типа Звезда

13 Топология типа Кольцо

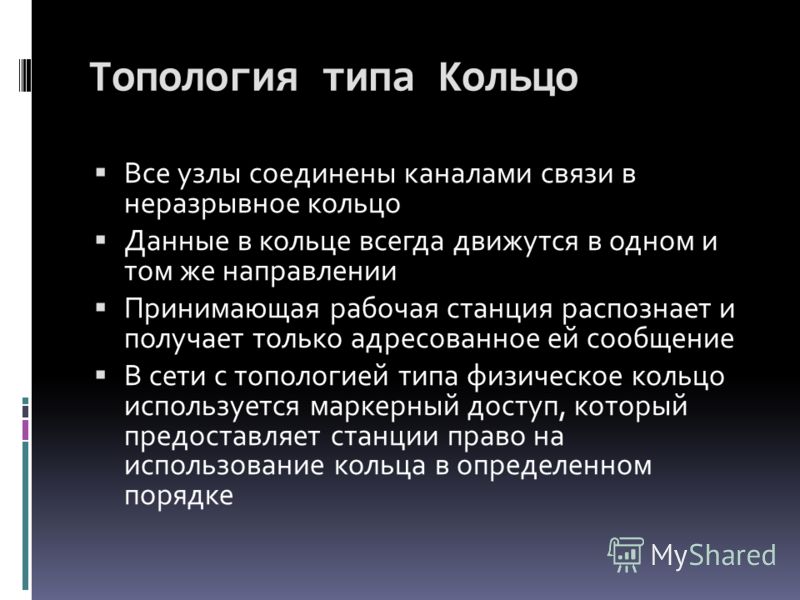

14 Все узлы соединены каналами связи в неразрывное кольцо Данные в кольце всегда движутся в одном и том же направлении Принимающая рабочая станция распознает и получает только адресованное ей сообщение В сети с топологией типа физическое кольцо используется маркерный доступ, который предоставляет станции право на использование кольца в определенном порядке Топология типа Кольцо

15 Преимущества топологии типа Кольцо Сеть легко создавать и настраивать Топология типа Кольцо

16 Недостатки топологии типа Кольцо Повреждение линии связи в одном месте или отказ ПК приводит к неработоспособности всей сети Топология типа Кольцо

17 Топология Token Ring

18 Все рабочие станции подключаются к центральному концентратору Центральный концентратор - это интеллектуальное устройство, которое с помощью перемычек обеспечивает последовательное соединение выхода одной станции со входом другой станции Каждая станция соединяется только с двумя другими станциями (предыдущей и последующей станциями)

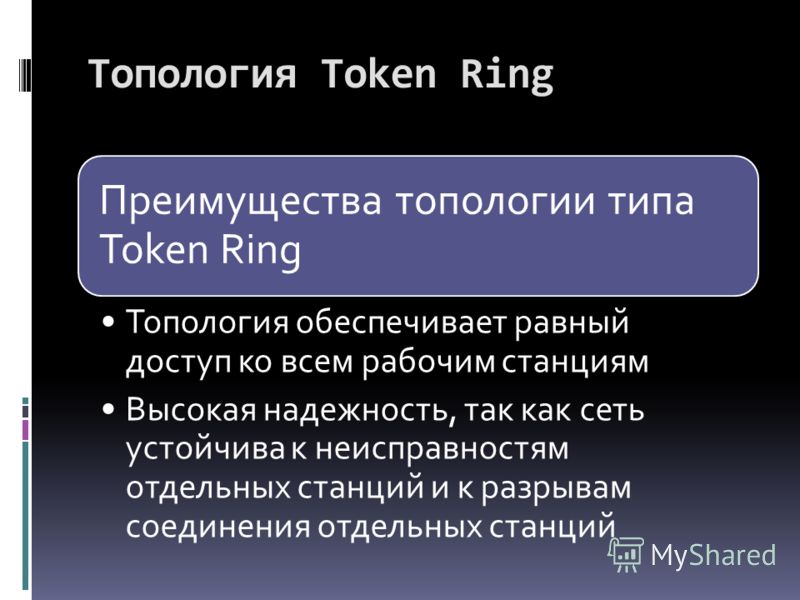

19 Преимущества топологии типа Token Ring Топология обеспечивает равный доступ ко всем рабочим станциям Высокая надежность, так как сеть устойчива к неисправностям отдельных станций и к разрывам соединения отдельных станций Топология Token Ring

20 Недостатки топологии типа Token Ring Большой расход кабеля Топология Token Ring
