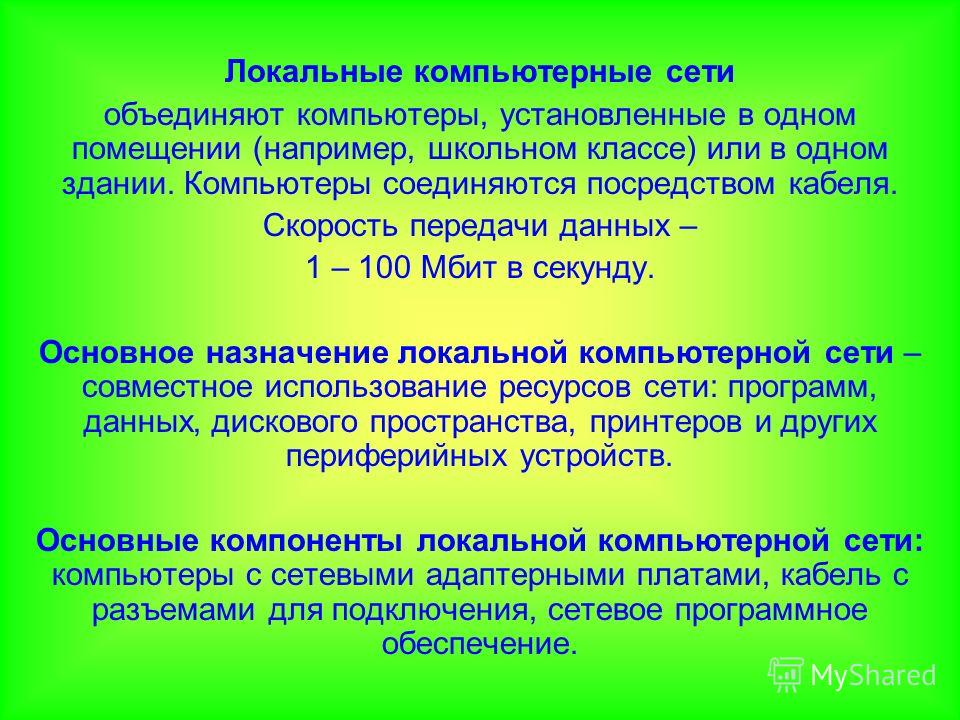

2 Локальные компьютерные сети объединяют компьютеры, установленные в одном помещении (например, школьном классе) или в одном здании. Компьютеры соединяются посредством кабеля. Скорость передачи данных – 1 – 100 Мбит в секунду. Основное назначение локальной компьютерной сети – совместное использование ресурсов сети: программ, данных, дискового пространства, принтеров и других периферийных устройств. Основные компоненты локальной компьютерной сети: компьютеры с сетевыми адаптерными платами, кабель с разъемами для подключения, сетевое программное обеспечение.

3 Топология – это усредненная схема соединений узлов сети. Узел – любое устройство, непосредственно подключенное к передающей среде сети.

4 Топологии вычислительных сетей могут быть самыми различными, но для локальных сетей типичными являются всего три: 1.Кольцевая (кольцо) 2.Шинная (шина) 3.Звездообразная (звезда)

5 Кольцевая топология

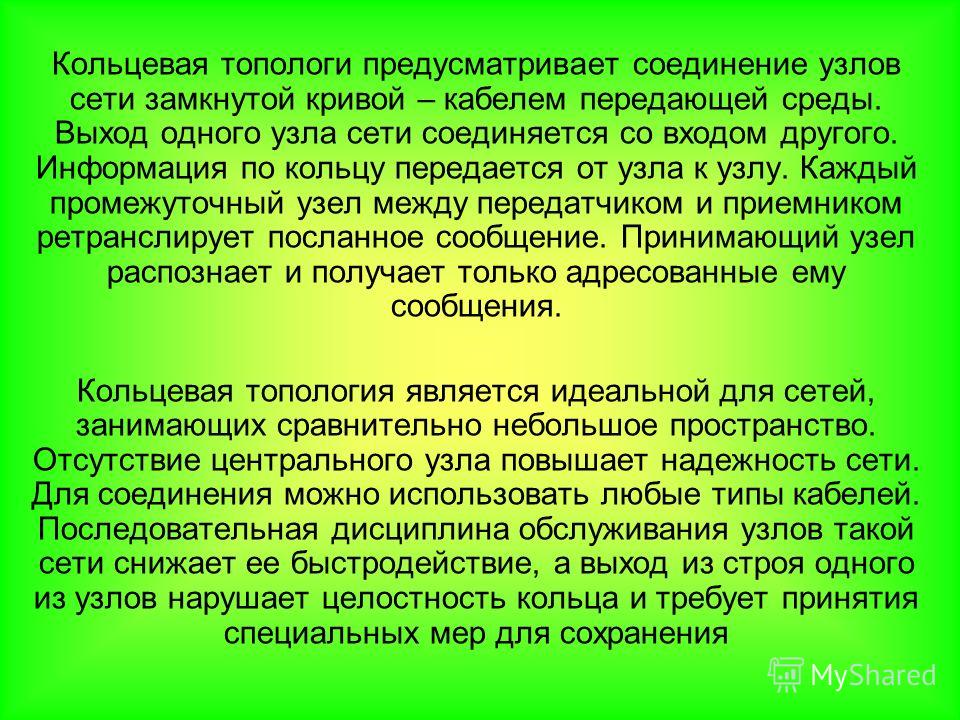

6 Кольцевая топологи предусматривает соединение узлов сети замкнутой кривой – кабелем передающей среды. Выход одного узла сети соединяется со входом другого. Информация по кольцу передается от узла к узлу. Каждый промежуточный узел между передатчиком и приемником ретранслирует посланное сообщение. Принимающий узел распознает и получает только адресованные ему сообщения. Кольцевая топология является идеальной для сетей, занимающих сравнительно небольшое пространство. Отсутствие центрального узла повышает надежность сети. Для соединения можно использовать любые типы кабелей. Последовательная дисциплина обслуживания узлов такой сети снижает ее быстродействие, а выход из строя одного из узлов нарушает целостность кольца и требует принятия специальных мер для сохранения

7 Шинная топология

8 Шинная топология - одна из наиболее простых. Она связана с использованием в качестве соединения коаксиального кабеля. Данные от передающего узла сети распространяются по ширине в обе стороны. Промежуточные узлы не ретранслируют поступающие сообщения. Информация поступает на все узлы, но сообщение принимает только тот узел, которому оно адресовано. Дисциплина обслуживания параллельная, что обеспечивает высокое быстродействие сети. Сеть легко наращивать и конфигурировать, а также адаптировать к различным системам. Сеть шинной топологии устойчива к возможным неисправностям отдельных узлов, но выход из строя шины нарушает работоспособность всей сети. Следует отметить, что сети шинной топологии имеют малую протяженность и не позволяют использовать различные типы кабеля в пределах одной сети. Это наиболее простая и дешевая схема подключения, но она же и менее надежная.

9 Звездообразная топология Центральный ПК

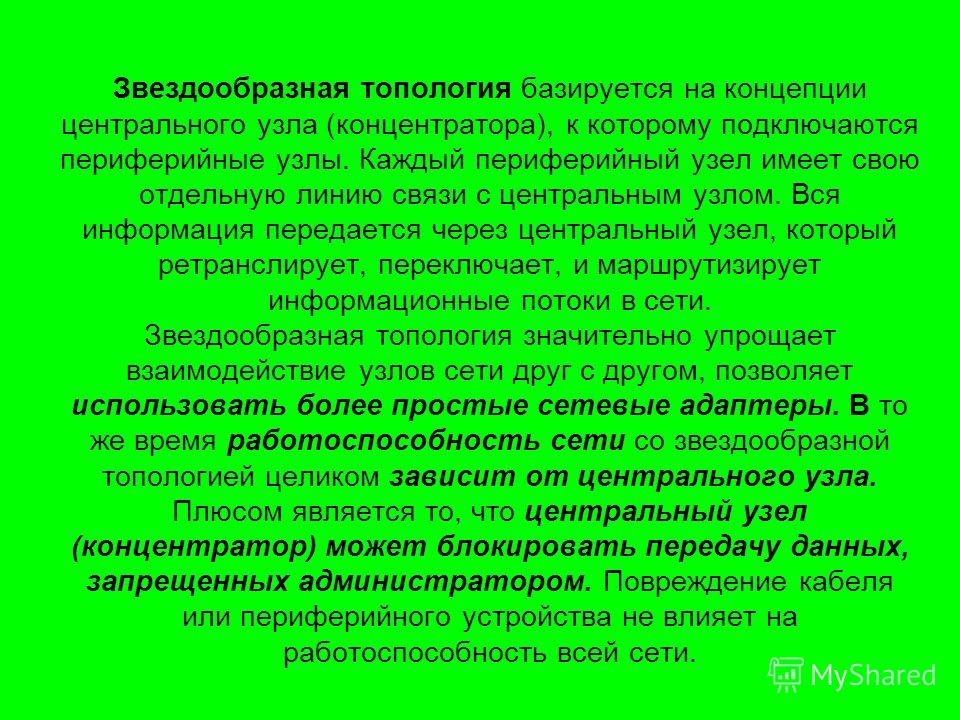

10 Звездообразная топология базируется на концепции центрального узла (концентратора), к которому подключаются периферийные узлы. Каждый периферийный узел имеет свою отдельную линию связи с центральным узлом. Вся информация передается через центральный узел, который ретранслирует, переключает, и маршрутизирует информационные потоки в сети. Звездообразная топология значительно упрощает взаимодействие узлов сети друг с другом, позволяет использовать более простые сетевые адаптеры. В то же время работоспособность сети со звездообразной топологией целиком зависит от центрального узла. Плюсом является то, что центральный узел (концентратор) может блокировать передачу данных, запрещенных администратором. Повреждение кабеля или периферийного устройства не влияет на работоспособность всей сети.
