1 Практическая работа Локальные сети

2 Локальные компьютерные сети объединяют компьютеры, установленные в одном помещении (например, школьный класс) или в одном здании. Компьютеры соединяются посредством кабеля. Скорость передачи данных Мбит в сек. Основное назначение - совместное использование ресурсов сети: программ, данных, дискового пространства, принтеров и других периферийных устройств. Основные компоненты: компьютеры с сетевыми платами, кабель c разъемами для подключения, сетевое программное обеспечение.

3 Топологии вычислительных сетей могут быть самыми различными, но для локальных вычислительных сетей наиболее распространенными являются три: 1. Кольцевая (кольцо) 2. Шинная (шина) 3. Звездообразная (звезда)

4

5 Кольцевая топология предусматривает соединение узлов сети замкнутой кривой - кабелем передающей среды. Выход одного узла сети соединяется со входом другого. Информация по кольцу передается от узла к узлу. Каждый промежуточный узел между передатчиком и приемником ретранслирует посланное сообщение. Принимающий узел распознает и получает только адресованные ему сообщения. Кольцевая топология является идеальной для сетей, занимающих сравнительно небольшое пространство. Отсутствие центрального узла повышает надежность сети. Для соединения можно использовать любые типы кабелей. Последовательный порядок обслуживания узлов такой сети снижает ее быстродействие, а выход из строя одного из узлов нарушает целостность кольца и требует принятия специальных мер для сохранения пути передачи информации.

6

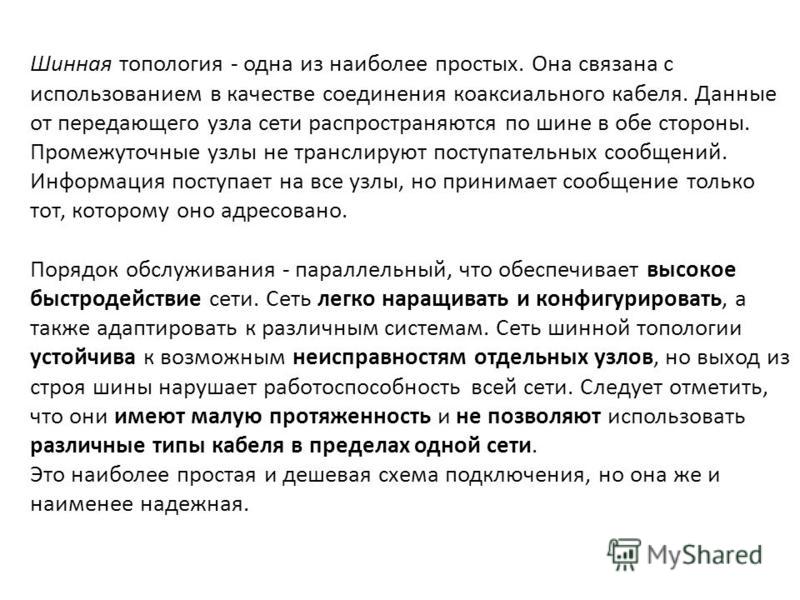

7 Шинная топология - одна из наиболее простых. Она связана с использованием в качестве соединения коаксиального кабеля. Данные от передающего узла сети распространяются по шине в обе стороны. Промежуточные узлы не транслируют поступательных сообщений. Информация поступает на все узлы, но принимает сообщение только тот, которому оно адресовано. Порядок обслуживания - параллельный, что обеспечивает высокое быстродействие сети. Сеть легко наращивать и конфигурировать, а также адаптировать к различным системам. Сеть шинной топологии устойчива к возможным неисправностям отдельных узлов, но выход из строя шины нарушает работоспособность всей сети. Следует отметить, что они имеют малую протяженность и не позволяют использовать различные типы кабеля в пределах одной сети. Это наиболее простая и дешевая схема подключения, но она же и наименее надежная.

8

9 Звездообразная топология базируется на концепции центрального узла (концентратора), к которому подключаются периферийные узлы. Каждый периферийный узел имеет свою отдельную линию связи с центральным узлом. Вся информация передается через центральный узел, который ретранслируется, переключает и маршрутизирует информационные потоки в сети. Звездообразная топология значительно упрощает взаимодействие узлов сети друг с другом, позволяет использовать более простые сетевые адаптеры. В то же время работоспособность сети со звездообразной топологией целиком зависит от центрального узла. Плюсом является то, что центральный узел (концентратор) может блокировать передачу данных, запрещенные администратором. Повреждение кабеля или периферийного компьютера не влияет на работоспособность всей сети. Выход из строя центрального узла блокирует работу всей сети.

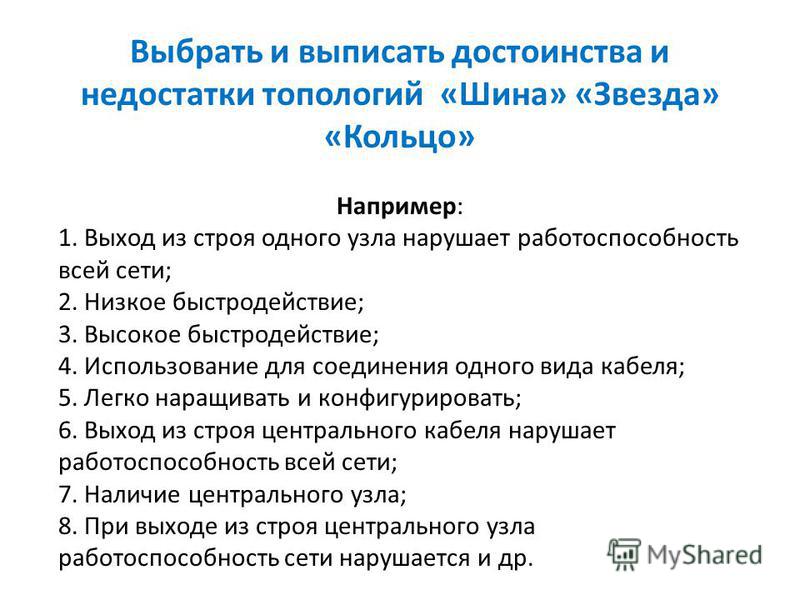

10 Выбрать и выписать достоинства и недостатки топологий «Шина» «Звезда» «Кольцо» Например: 1. Выход из строя одного узла нарушает работоспособность всей сети; 2. Низкое быстродействие; 3. Высокое быстродействие; 4. Использование для соединения одного вида кабеля; 5. Легко наращивать и конфигурировать; 6. Выход из строя центрального кабеля нарушает работоспособность всей сети; 7. Наличие центрального узла; 8. При выходе из строя центрального узла работоспособность сети нарушается и др.

11 Практическое задание Задание 1: Определить тип сети для данной фирмы (выбор обосновать): Фирма АТЛАНТ Наличие компьютеров: 8 (все одинаковой мощности). Сеть в одном помещении. Имеется в наличии коаксиальный кабель. Быстро и дешево. Возможность в дальнейшем сеть расширять. Задание 2: Определить тип сети для данной фирмы (выбор обосновать): Фирма КАРДИНАЛ Наличие компьютеров: 10 (одинаковой производительности) и 1 (более мощный) Сеть в одном помещении. Деньги роли не играют. Чтобы был полный контроль со стороны администрации фирмы. Надежность сети. Задание 3: Определить тип сети для данной фирмы (выбор обосновать): Фирма ЖИЗНЬ Наличие компьютеров: 4 (все одинаковой мощности) Сеть в одном помещении (площадь помещения маленькая). Имеется в наличие оптоволоконный кабель Быстродействие сети роли не играет.
