1 АВТОМАТИЗАЦИЯ ИСПЫТАНИЙ АСИНХРОННЫХ ДВИГАТЕЛЕЙ ПО БЕЗНАГРУЗОЧНОЙ МЕТОДИКЕ Москоков А.Ю. Казанцев В.П. Кузнецов М.И. Костыгов А.М. Кафедра МСА ПГТУ

2 1.измерение сопротивления обмоток при постоянном токе; 2.определение коэффициента трансформации двигателей с фазным ротором; 3.определение тока и потерь холостого хода; 4.определение тока и потерь короткого замыкания, начального пускового вращающего момента и начального пускового тока; 5.испытание на нагревание; 6.определение рабочих характеристик, коэффициента полезного действия, коэффициента мощности и скольжения; 7.определение кривой вращающего момента, значений максимального и минимального вращающих моментов; 8.экспериментальное определение параметров схемы замещения с одним контуром на роторе; 9.определение частотных характеристик; 10.определение добавочных потерь. Этапы испытаний по ГОСТу

3 Цели и задачи 1. Отладка методики безнагрузочных испытаний 2. Наработка статистики по данной методике 3. Разработка архитектуры станции испытаний 4. Разработка программного обеспечения

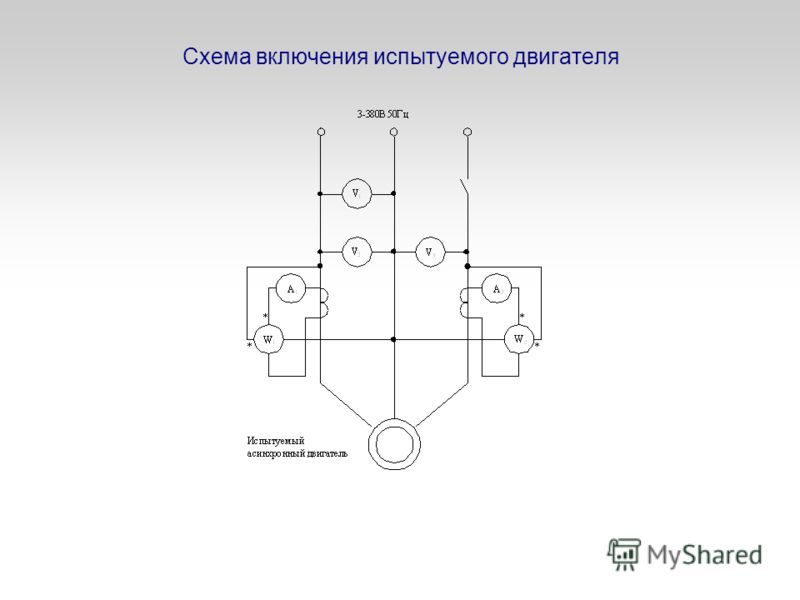

4 Схема включения испытуемого двигателя

5 1. Опыт холостого хода 2. Опыт короткого замыкания при несимметричном напряжении Pст + Pмех = P0 - P0м 3. Опыт искусственного нагружения (холостой ход с обрывом фазы). ΔPмex= (ΔP1мex+ΔP2мex+…+ΔPnмex)/n Расчет активного и индуктивного сопротивлений R2, X2

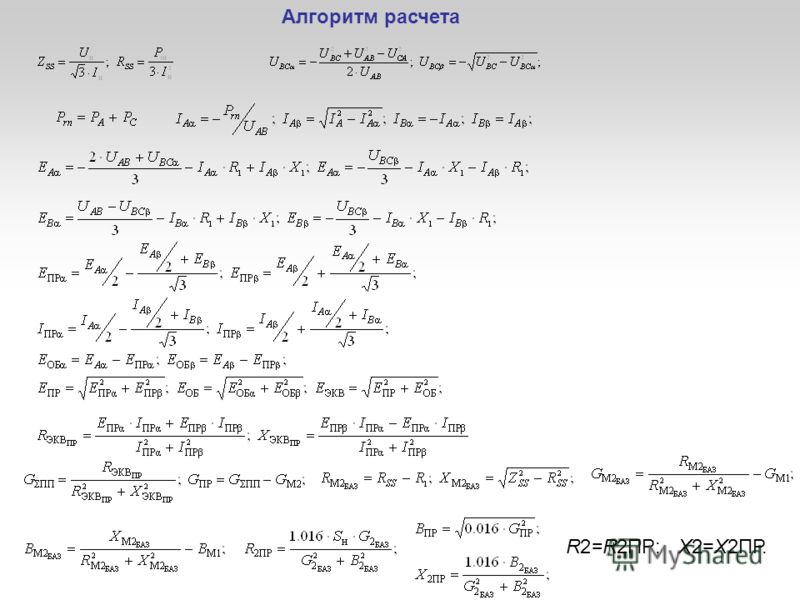

6 Алгоритм расчета R2=R2ПР; X2=X2ПР.

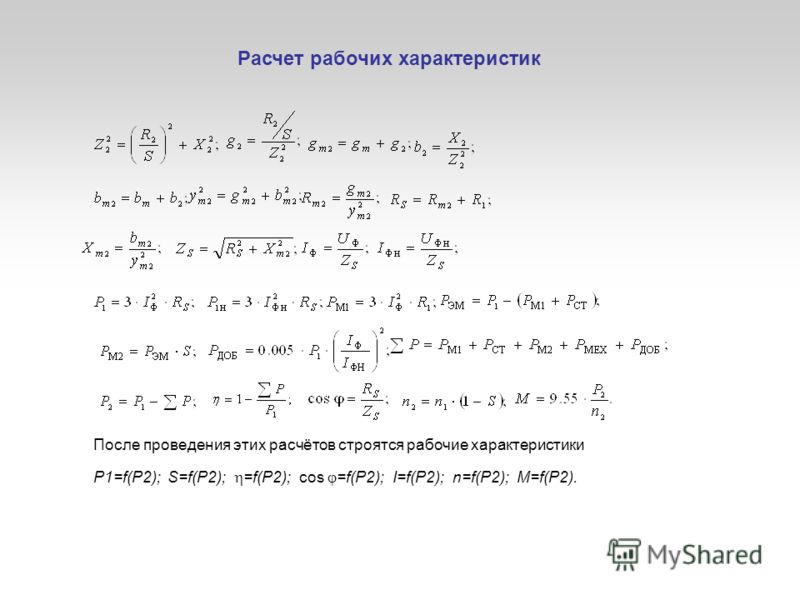

7 P1=f(P2); S=f(P2); =f(P2); сos =f(P2); I=f(P2); n=f(P2); M=f(P2). После проведения этих расчётов строятся рабочие характеристики Расчет рабочих характеристик

8 Функциональная схема испытательного стенда (первоначальный вид)

9 Функциональная схема испытательного стенда

10 Результаты Уменьшение затрат времени на испытания Уменьшение затрат человеко-часов Уменьшение материальных затрат Увеличение точности испытаний
