1 Передача информации

2 Модель передачи информации К.Шеннона 1837-первый телеграф 1876-Александр Белл изобрел телефон 1886-открытие электромагнитных волн изобретено радио XX век- телевидение и Интернет В связи с этим в 1920 году возникает теория связи. Клодом Шенноном была предложена модель процесса передачи информации по техническим каналам связи.

3 Модель передачи информации по техническим каналам связи Пример: Разговор по телефону. Компьютерные сети работают по этому же принципу(модем). Источник информации Кодирующее устройство Канал связи Декодирующее устройство Приемник информации Шум Защита от шума

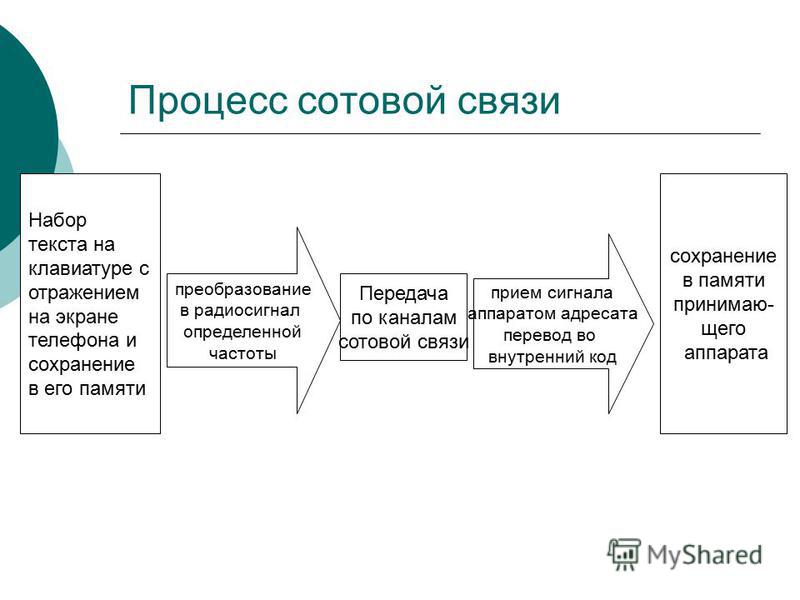

4 Процесс сотовой связи Набор текста на клавиатуре с отражением на экране телефона и сохранение в его памяти сохранение в памяти принимающего аппарата прием сигнала аппаратом адресата перевод во внутренний код Передача по каналам сотовой связи преобразование в радиосигнал определенной частоты

5 Разработчикам технических систем передачи информации приходится решать две взаимосвязанные задачи: 1. Обеспечение наибольшей скорости передачи информации 2. Уменьшение потери информации при передаче. Наука-теория информации. Основатель К.Шеннон.

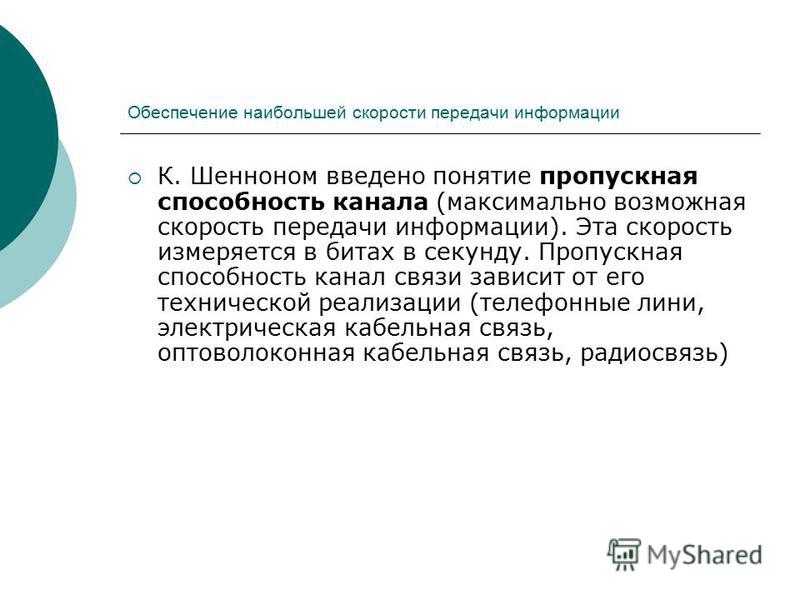

6 Обеспечение наибольшей скорости передачи информации К. Шенноном введено понятие пропускная способность канала (максимально возможная скорость передачи информации). Эта скорость измеряется в битах в секунду. Пропускная способность канал связи зависит от его технической реализации (телефонные лини, электрическая кабельная связь, оптоволоконная кабельная связь, радиосвязь)

7 Уменьшение потери информации при передаче Разного рода помехи, искажающие передаваемый сигнал и приводящий к потере информации называют «шумом». Такие помехи возникают прежде всего по техническим причинам(плохое качество линий связи, незащищенность друг от друга различных потоков информации, передаваемых по одним и тем же каналам). Пример: Разговор по телефону (локальный, сотовый) слышим треск, шум, мешающий понять собеседника или на разговор накладывается разговор других людей. Что делать в таких случаях?

8 Защита от шума 1. Технические способы защиты канала. Фильтры. Технические устройства 2. Код должен быть избыточным Избыточность кода - это многократное повторение передаваемых данных.

9 Задачи 1. Пропускная способность канала связи 100 Мбит/с. Канал не подвержен воздействию шума (например, оптоволоконная линия). Определите, за какое время по каналу будет передан текст, информационный объем которого составляет 100 Кб. 2. Пропускная способность канала связи 10 Мбит/с. Канал подвержен воздействию шума, поэтому избыточность кода передачи составляет 20%. Определите, за сколько времени по каналу будет передан текст, информационный объем которого составляет 100 Кб.
