1 МБОУ Вигская СОШСмирнова Е.В. Передача информации Практическая работа «Определение объема информации, передаваемой по каналам связи при известной скорости передачи».

2 Актуализация знаний Каким образом происходит распространение информации? Процесс передачи информации происходит в процессе ее передачи. Расскажите о процессе передачи информации.

3 Отправитель информации (источник) Получатель информации (приёмник)

4 Первая в истории техническая система передачи информации – телеграф (1837) Самюэль Финли Бриз Морзе

5 Изобретение телефона 1876 г Американец Александр Белл

6 Открытие электромагнитных волн (1886) Немецкий физик Генрих Герц

7 Изобретение радио ( ) А.С. Попов и его радио Итальянец Г. Маркони и его радио

8 Телевидение и Интернет ХХ век Тимоти Джон Бернерс-Ли - изобретатель интернета.

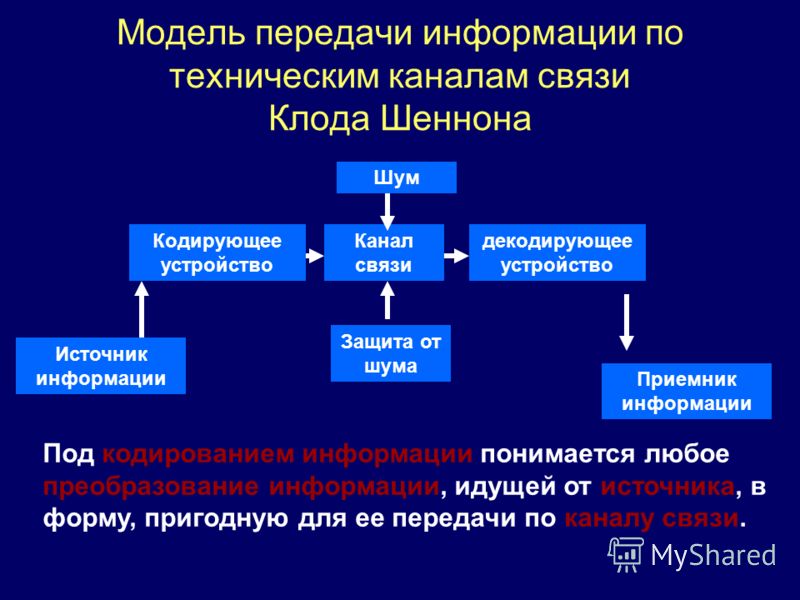

9 Модель передачи информации по техническим каналам связи Клода Шеннона Канал связи Шум Защита от шума Кодирующее устройство Источник информации декодирующее устройство Приемник информации Под кодированием информации понимается любое преобразование информации, идущей от источника, в форму, пригодную для ее передачи по каналу связи.

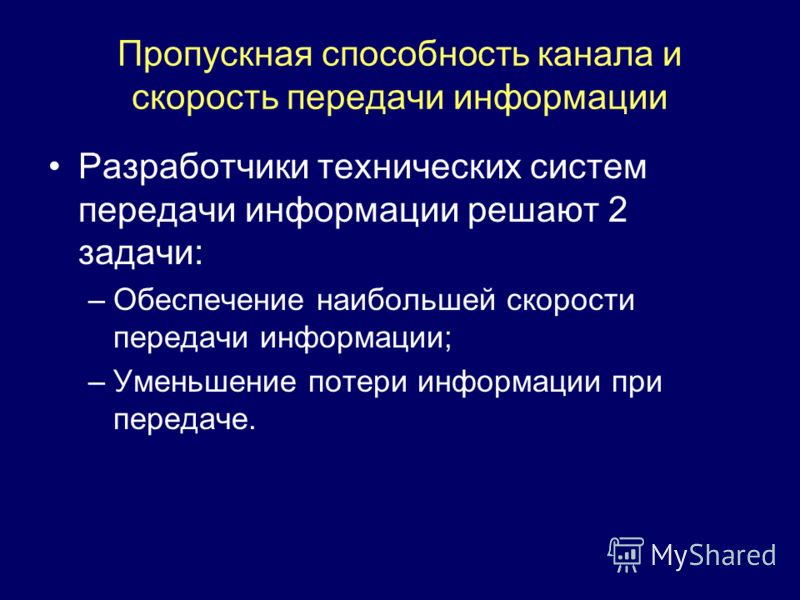

10 Пропускная способность канала и скорость передачи информации Разработчики технических систем передачи информации решают 2 задачи: –Обеспечение наибольшей скорости передачи информации; –Уменьшение потери информации при передаче.

11 Клод Элвуд Шеннон – первый ученый взялся за решение проблем передачи информации по техническим каналам связи и создал новую для того времени науку – теорию информации. Определил способ измерения количества информации, передаваемой по каналам связи. Им введено понятие пропускной способности канала как максимально возможной скорости передачи информации. Скорость передачи информации измеряется в битах в секунду (в килобитах в секунду, мегабитах в секунду)

12 Пропускная способность канала зависит от его технической реализации Средства связи в компьютерных сетях: –Телефонные линии (десятки, сотни Кбит/с). –Электрическая кабельная связь. –Оптоволоконная кабельная связь –Радиосвязь Десятки, сотни Мбит/с

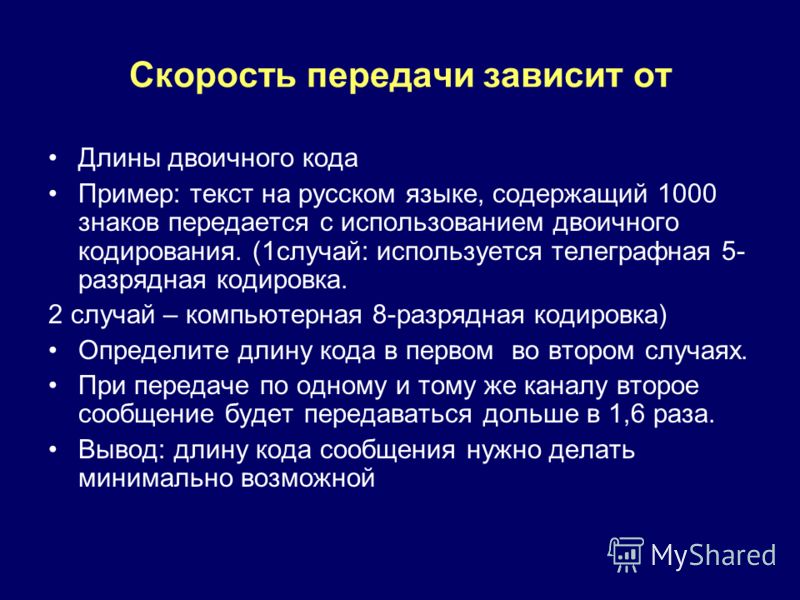

13 Скорость передачи зависит от Длины двоичного кода Пример: текст на русском языке, содержащий 1000 знаков передается с использованием двоичного кодирования. (1случай: используется телеграфная 5- разрядная кодировка. 2 случай – компьютерная 8-разрядная кодировка) Определите длину кода в первом во втором случаях. При передаче по одному и тому же каналу второе сообщение будет передаваться дольше в 1,6 раза. Вывод: длину кода сообщения нужно делать минимально возможной

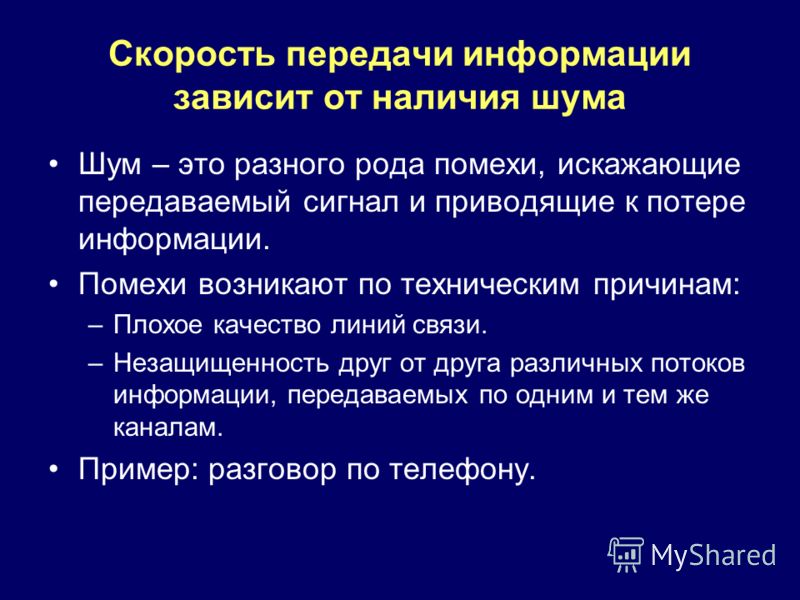

14 Скорость передачи информации зависит от наличия шума Шум – это разного рода помехи, искажающие передаваемый сигнал и приводящие к потере информации. Помехи возникают по техническим причинам: –Плохое качество линий связи. –Незащищенность друг от друга различных потоков информации, передаваемых по одним и тем же каналам. Пример: разговор по телефону.

15 Защита от шума: технические способы защиты каналов связи –Использование экранированного кабеля вместо «голого» провода. –Применение разного рода фильтров, отделяющих полезный сигнал от шума.

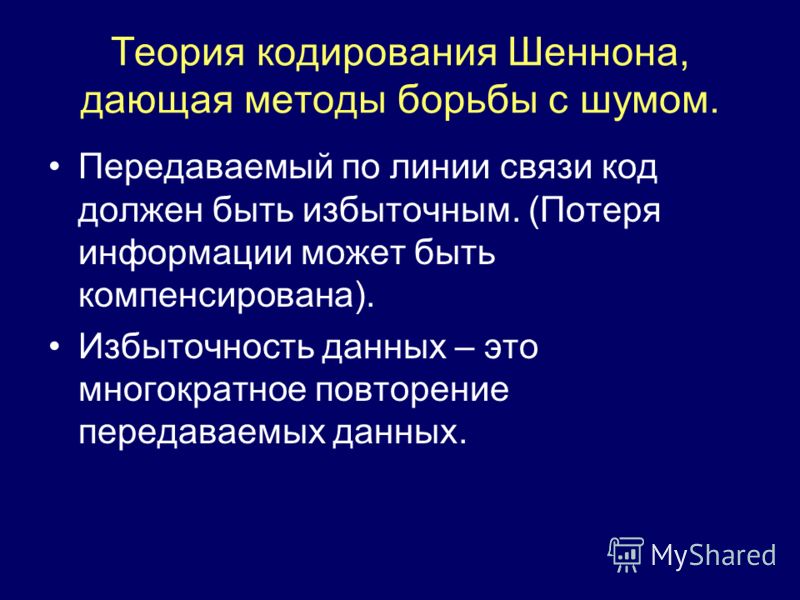

16 Теория кодирования Шеннона, дающая методы борьбы с шумом. Передаваемый по линии связи код должен быть избыточным. (Потеря информации может быть компенсирована). Избыточность данных – это многократное повторение передаваемых данных.

17 Решение задач Пропускная способность канала связи 100 Мбит/с. Канал не подвержен воздействию шума. За какое время по каналу будет передан текст, информационный объем которого составляет 100 Кбайт.

18 Решение задач Пропускная способность канала связи 10 Мбит/с. Канал подвержен воздействию шума, поэтому избыточность кода передачи составляет 20%. Определите, за сколько времени по каналу будет передан текст, информационный объем которого составляет 100 Кб.
