1 ИНТЕГРИРОВАННЫЙ УРОК ТЕХНОЛОГИЯ - ИНФОРМАТИКА учителя Л.М. Булатова – М.И. Резниченко г. Ачинск 2014 г. Муниципальное бюджетное общеобразовательное учреждение «Средняя школа 16»

2 НАКОПИТЕЛЬ для мелочей – изделие, выполненное учащимся 5 « г » класса Жуковым Кириллом

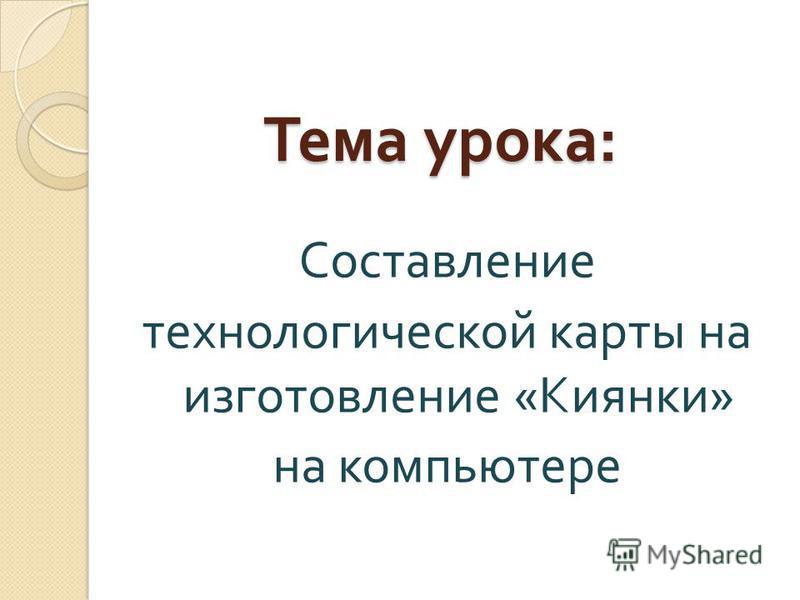

3 Тема урока : Составление технологической карты на изготовление « Киянки » на компьютере

4 Задание : 1. Дать характеристику документу ( план, таблица, схема, порядок …) 2. Заполнить пустые клетки в определенном порядке ( вклеить в шаблон недостающие операции ) 3. Расположить операции в той последовательности в которой вы выполняли изделие

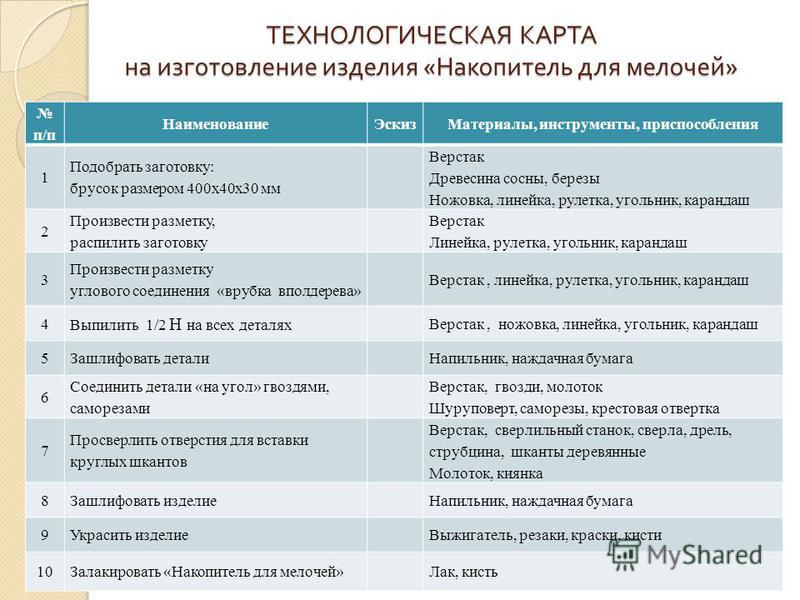

5 ТЕХНОЛОГИЧЕСКАЯ КАРТА на изготовление изделия « Накопитель для мелочей » п/п Наименование ЭскизМатериалы, инструменты, приспособления 1 Подобрать заготовку: брусок размером 400 х 40 х 30 мм Верстак Древесина сосны, березы Ножовка, линейка, рулетка, угольник, карандаш 2 Произвести разметку, распилить заготовку Верстак Линейка, рулетка, угольник, карандаш 3 Произвести разметку углового соединения «врубка вполдерева» Верстак, линейка, рулетка, угольник, карандаш 4 Выпилить 1/2 Н на всех деталях Верстак, ножовка, линейка, угольник, карандаш 5Зашлифовать детали Напильник, наждачная бумага 6 Соединить детали «на угол» гвоздями, саморезами Верстак, гвозди, молоток Шуруповерт, саморезы, крестовая отвертка 7 Просверлить отверстия для вставки круглых шкантов Верстак, сверлильный станок, сверла, дрель, струбцина, шканты деревянные Молоток, киянка 8Зашлифовать изделие Напильник, наждачная бумага 9Украсить изделие Выжигатель, резаки, краски, кисти 10Залакировать «Накопитель для мелочей»Лак, кисть

6 Технологическая карта это стандартизированный документ, содержащий необходимые сведения, инструкции для персонала, выполняющего некий технологический процесс

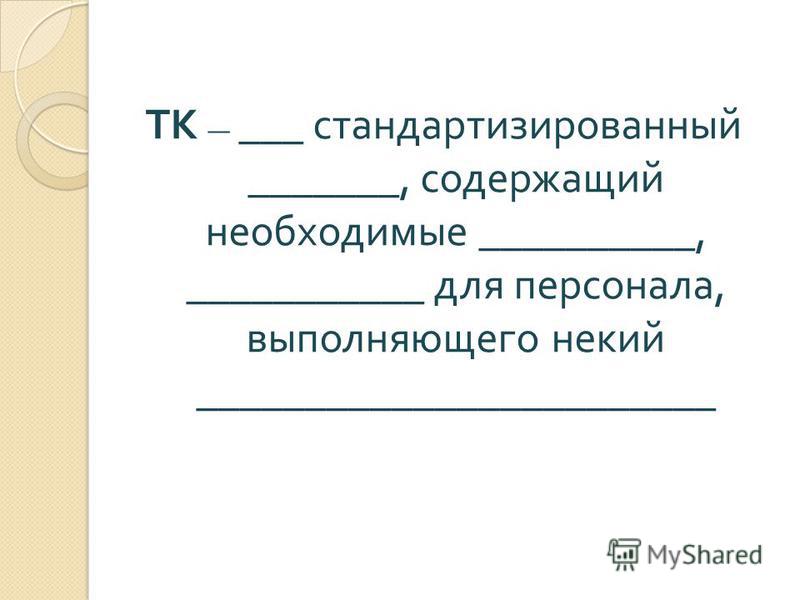

7 ТК ___ стандартизированный _______, содержащий необходимые __________, ___________ для персонала, выполняющего некий ________________________

8 Задание : Составить технологическую карту на изготовление киянки
