1 Сеть Ethernet 10BASE-Т Среда передачи витая пара категории 3 Максимальная полоса пропуска витой пары категории 3 составляет 16 Мгц. Это не разрешает использовать манчестерский код для синхронизации данных, которые передаются сетью со скоростью 10 Мбит/с. Для синхронизации используется избыточный код 4В/5В. Каждые четыре бита информации кодируются пятью битами. Избыточное кодирование дает возможность с 32 (25) допустимых кодовых комбинаций выбрать 16 (24) так, во избежание длинных последовательностей нулей или единиц.

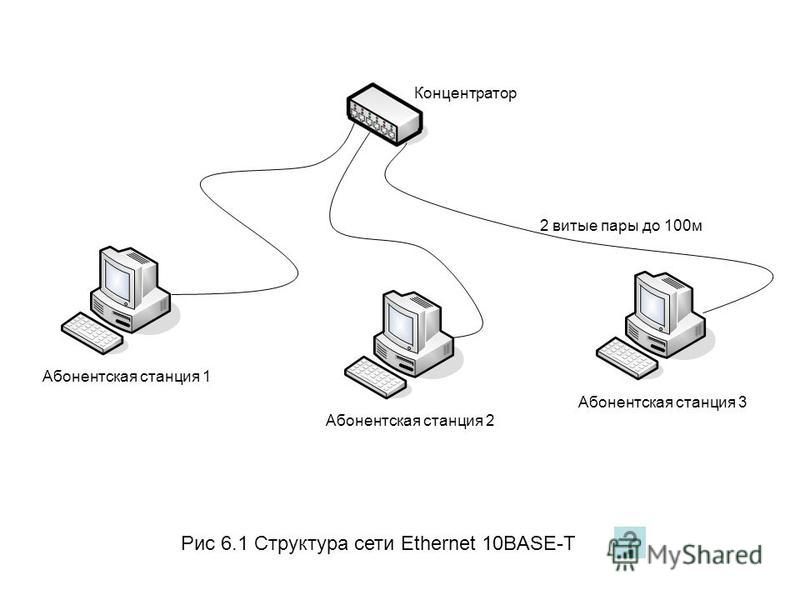

2 Рис 6.1 Структура сети Ethernet 10BASE-T Абонентская станция 1Абонентская станция 2Абонентская станция 3 Концентратор 2 витые пары до 100 м

3 Основным структурным элементом локальной сети есть концентратор (hub), к которому подключаются абонентские системы. Устройства сети соединяются между собой двумя витыми парами проводников: одной - для передачи, а второй - для приема информации. Чтобы уменьшить количество проводов, используют один кабель с четырьмя парами проводников. Первая витая пара, по которой информация передается, подключается к контактам 1 и 2 разъема RJ45. Витая пара, по которой осуществляется прием информации, подключается к контактам 3 и 6 того самого разъема. Кроме экономических и технологических преимуществ, это дает возможность создавать более скоростные сети, не заменяя существующий кабель.

4 Основным структурным элементом локальной сети есть концентратор (hub), к которому подключаются абонентские системы Концентратор

5 Устройства сети соединяются между собой двумя витыми парами проводников: одной - для передачи, а второй - для приема информации. Чтобы уменьшить количество проводов, используют один кабель с четырьмя парами проводников. Первая витая пара, по которой информация передается, подключается к контактам 1 и 2 разъема RJ45. Витая пара, по которой осуществляется прием информации, подключается к контактам 3 и 6 того самого разъема. Кроме экономических и технологических преимуществ, это дает возможность создавать более скоростные сети, не заменяя существующий кабель.
