1 Адресная система безопасности (АСБ)

2 Структурная схема АСБ «Рубикон»

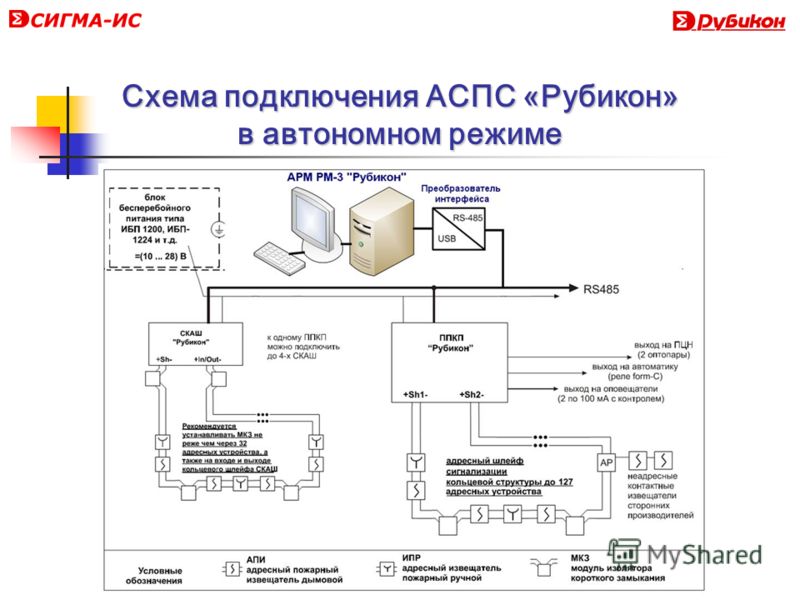

3 Схема подключения АСПС «Рубикон» в автономном режиме

4 Общая структурная схема ИСБ «Рубеж» АСБ «Рубикон» в составе ИСБ «Рубеж»

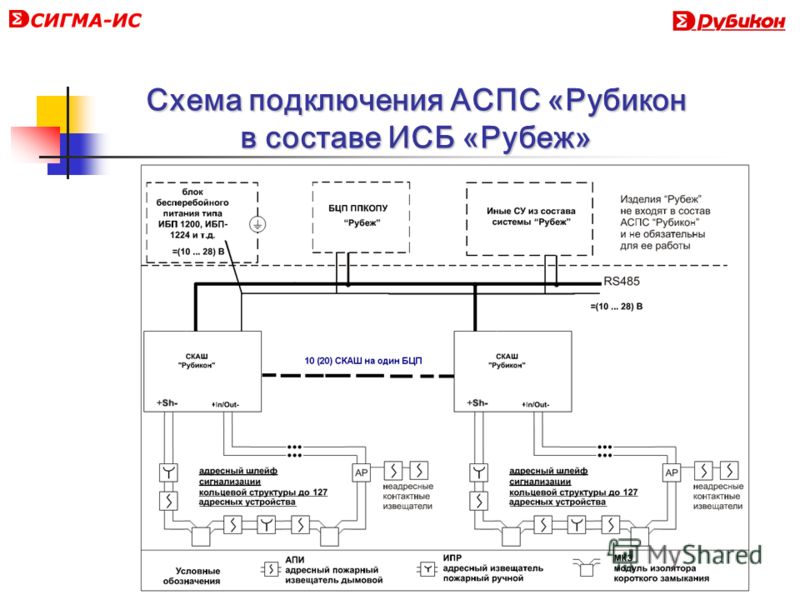

5 Схема подключения АСПС «Рубикон в составе ИСБ «Рубеж»

6 1.Кольцевой двухпроводный адресный шлейф: защита от обрыва защита от КЗ (модули изоляции короткого замыкания); Обеспечение электропитания по ШС адресных устройств; 2.Адресный шлейф может передать до 3 Вт мощности для питания адресных устройств (что исключает в большинстве случаев необходимость дополнительного блока питания); 3.Длина адресного ШС до 1000 м (провод 1,0 мм 2 ); 4.Время доставки извещения «ПОЖАР» не более 0,1 с при полном количестве АПИ (127 шт.) в ШС; 5.По ЭМС соответствие 3-ей степени жесткости. Возможности адресного ШС

7 1.Местный контроль работоспособности АПИ; 2.Дистанционный ручной контроль (команда с ППКП) работоспособности АПИ; 3.Дистанционный автоматический контроль работоспособности АПИ; 4.Информирование о снижении чувствительности АПИ на 50%; 5.Информирование о чрезмерной запыленности АПИ; 6.Информирование о неисправности или изъятии АПИ с определением адреса; 7.Электронная адресация АПИ в шлейфе без дополнительных устройств; 8.Считывание адреса извещателя без дополнительных устройств; 9.Возможность определения «дублеров». Возможности адресных устройств

8 1.«Пожар» - поочередное однократное переключение зеленого и красного индикаторов; 2.«Местный контроль» - поочередное двукратное переключение зеленого и красного индикаторов; 3.«Дистанционный контроль» - поочередное трехкратное переключение зеленого и красного индикаторов 4.Дежурный режим («Норма») – однократное включение зеленого индикатора (каждые 15 с) ; 5.Дежурный режим при снижении чувствительности - однократное включение красного индикатора (каждые 15 с) ; Возможности индикации состояния АПИ

9 Прибор приемно-контрольный «Рубикон» Автономный прибор с полной функциональностью для построения АСПС; Встроенный адресный ШС кольцевой (127 адресных устройств) с возможностью разделения на два радиальных ШС с емкостью 2х127 адресных устройств; Высокоинформативный 4-х строчный графический ЖК-индикатор; Установка microSD карты для расширения памяти событий (более событий), переноса конфигурации и обновления ПО. Возможность подключения до 4-х СКАШ (при этом общее количество АПИ до 635);

10 Прибор приемно-контрольный «Рубикон» Цифровая клавиатура с возможностью ввода текста; 4 дополнительных функциональных клавиши; 4 клавиши навигации по меню; Широкий диапазон электропитания 9…30 В; Встроенные часы реального времени; 2 выхода на оповещатели с контролем цепи управления; 2 выхода (оптопара) на ПЦН «ПОЖАР», «НЕИСПРАВНОСТЬ»; 1 выход реле с переключаемыми контактами; Интерфейс RS-485 для подключения к верхнему уровню систем.

11 Адресный дымовой пожарный извещатель (АПИ) Возможность монтажа с защитной накладкой, обеспечивающей защиту от протечек воды по классу IP42 Дистанционная диагностика запыленности и потери чувствительности Расширенная индикация состояния (два двухцветных индикатора)

12 Сетевой контроллер адресного шлейфа (СКАШ) Сетевой контроллер адресного ШС для работы в составе ППКП «Рубикон» и в составе ИСБ «Рубеж); До 20 контроллеров к одному БЦП «Рубеж-08» по адресной линии RS-485 До 4-х контроллеров к ППКП «Рубикон»; 2 встроенных реле с переключаемыми контактами; Универсальное питание В

13 Ручные извещатели ИПР «Рубикон» Варианты исполнения:

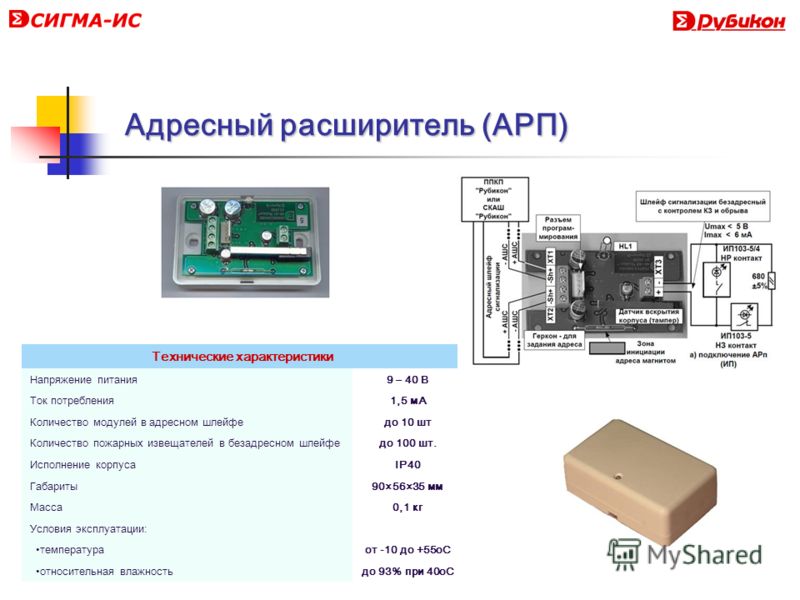

14 Адресный расширитель (АРП) Технические характеристики Напряжение питания 9 – 40 В Ток потребления 1,5 мА Количество модулей в адресном шлейфе до 10 шт Количество пожарных извещателей в безадресном шлейфе до 100 шт. Исполнение корпуса IP40 Габариты 90×56×35 мм Масса 0,1 кг Условия эксплуатации: температура от -10 до +55оС относительная влажность до 93% при 40оС

15 Модуль короткого замыкания (МКЗ) Технические характеристики Количество АУ, через которые рекомендуется устанавливать МКЗ32 Диапазон напряжений питания постоянного тока (или знакопеременное напряжение), В 10,0 … 40,0 Максимальный ток потребления, мА, не более0,25 Максимальный ток, проходящий через открытый электронный ключ МКЗ, мА150,0 Средняя наработка на отказ АУ, ч, не менее Средний срок службы АУ, лет, не менее10 Габаритные размеры, мм, не более90x56x35 Масса, кг, не более0,1

16 Исполнительный модуль (ИСМ) Технические характеристики Напряжение питания 9 – 40 В Ток потребления 1 мА Ток потребления при инициации 20 мА Выход 1 реле Выход 2 30мА/12В Время инициации не более 2 с Количество в шлейфе до 2 шт Условия эксплуатации: температура от -10 до +55оС относительная влажность до 93% при 40оС

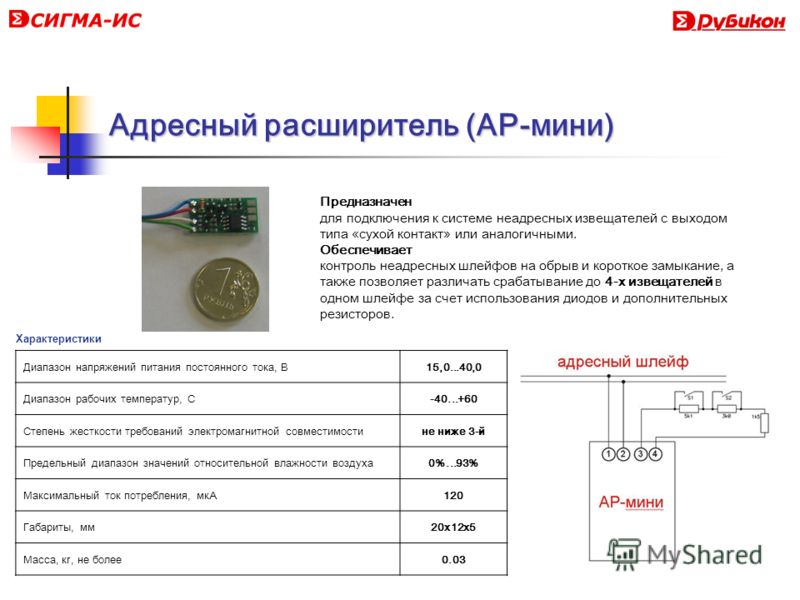

17 Адресный расширитель (АР-мини) Характеристики Диапазон напряжений питания постоянного тока, В15,0...40,0 Диапазон рабочих температур, С Степень жесткости требований электромагнитной совместимостине ниже 3-й Предельный диапазон значений относительной влажности воздуха0%...93% Максимальный ток потребления, мкА120 Габариты, мм20х12х5 Масса, кг, не более0.03 Предназначен для подключения к системе неадресных извещателей с выходом типа «сухой контакт» или аналогичными. Обеспечивает контроль неадресных шлейфов на обрыв и короткое замыкание, а также позволяет различать срабатывание до 4-х извещателей в одном шлейфе за счет использования диодов и дополнительных резисторов.

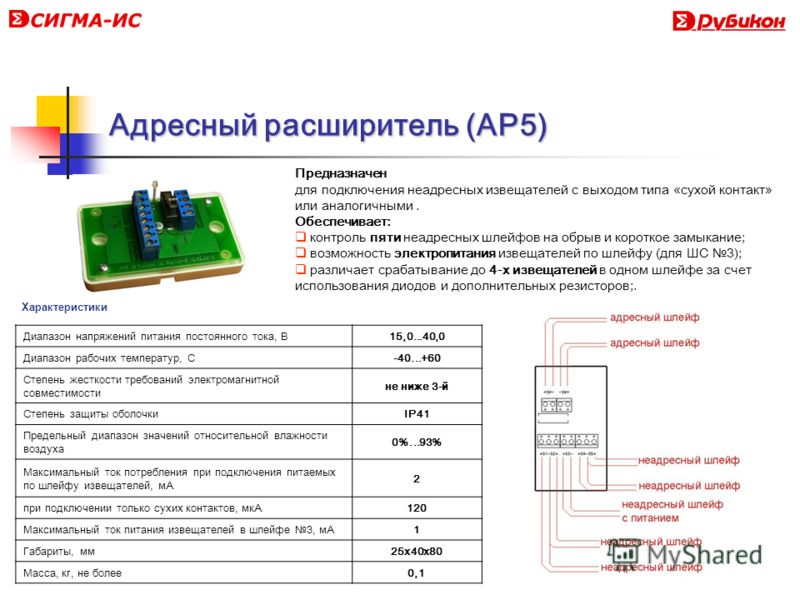

18 Адресный расширитель (АР5) Характеристики Диапазон напряжений питания постоянного тока, В15,0...40,0 Диапазон рабочих температур, С Степень жесткости требований электромагнитной совместимости не ниже 3-й Степень защиты оболочкиIP41 Предельный диапазон значений относительной влажности воздуха 0%...93% Максимальный ток потребления при подключения питаемых по шлейфу извещателей, мА 2 при подключении только сухих контактов, мкА120 Максимальный ток питания извещателей в шлейфе 3, мА1 Габариты, мм25х40х80 Масса, кг, не более0,1 Предназначен для подключения неадресных извещателей с выходом типа «сухой контакт» или аналогичными. Обеспечивает: контроль пяти неадресных шлейфов на обрыв и короткое замыкание; возможность электропитания извещателей по шлейфу (для ШС 3); различает срабатывание до 4-х извещателей в одном шлейфе за счет использования диодов и дополнительных резисторов;.

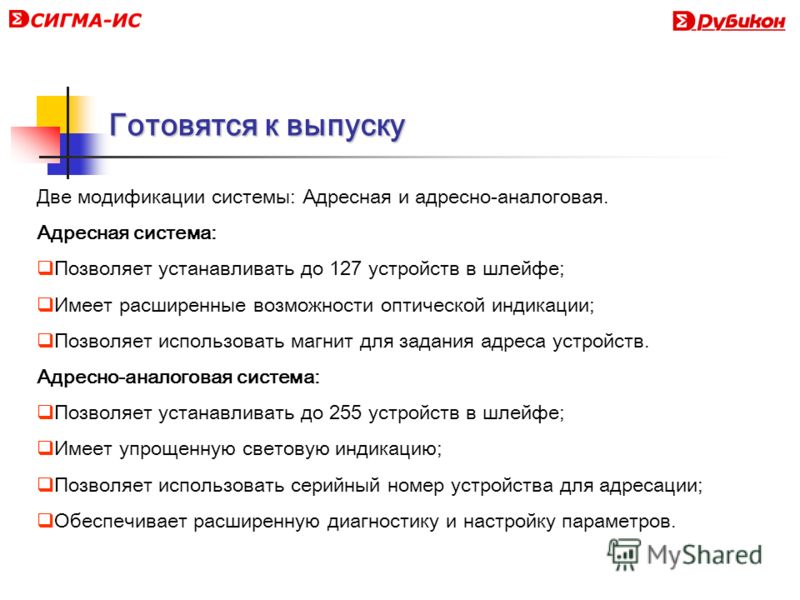

19 Готовятся к выпуску Две модификации системы: Адресная и адресно-аналоговая. Адресная система: Позволяет устанавливать до 127 устройств в шлейфе; Имеет расширенные возможности оптической индикации; Позволяет использовать магнит для задания адреса устройств. Адресно-аналоговая система: Позволяет устанавливать до 255 устройств в шлейфе; Имеет упрощенную световую индикацию; Позволяет использовать серийный номер устройства для адресации; Обеспечивает расширенную диагностику и настройку параметров.

20 Готовятся к выпуску Адресно-аналоговый пожарный извещатель; Блок индикации состояний БИС «Рубикон»; Адресный расширитель миниатюрный (адресная метка); Адресный оповещатель светозвуковой Модуль ППУ (прибор пожарный управления) 4 направления НПБ Питание от адресного шлейфа ППКП в одном корпусе с блоком питания и аккумулятором Модуль речевого оповещения Охранная подсистема магнитоконтактный универсальный извещатель ИК-пассивный извещатель Звуковой извещатель (разбития стекла) Радиоканальные адресные устройства

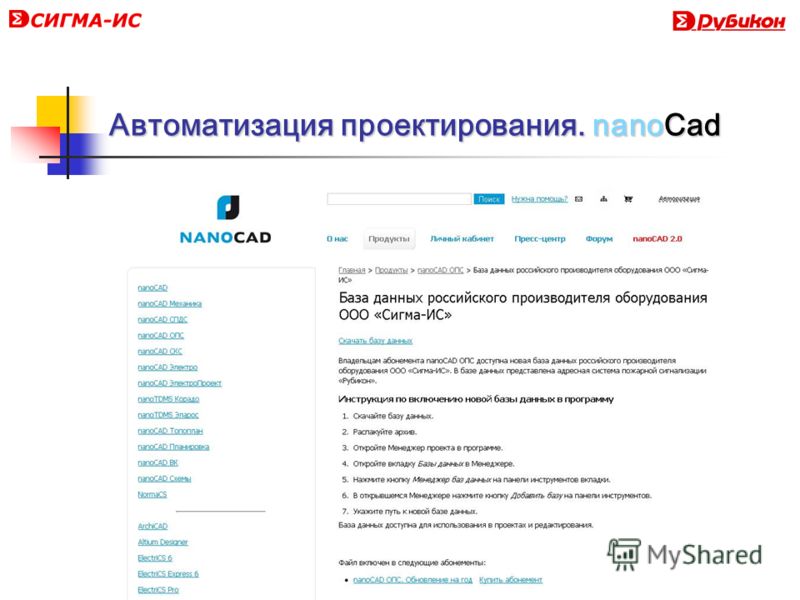

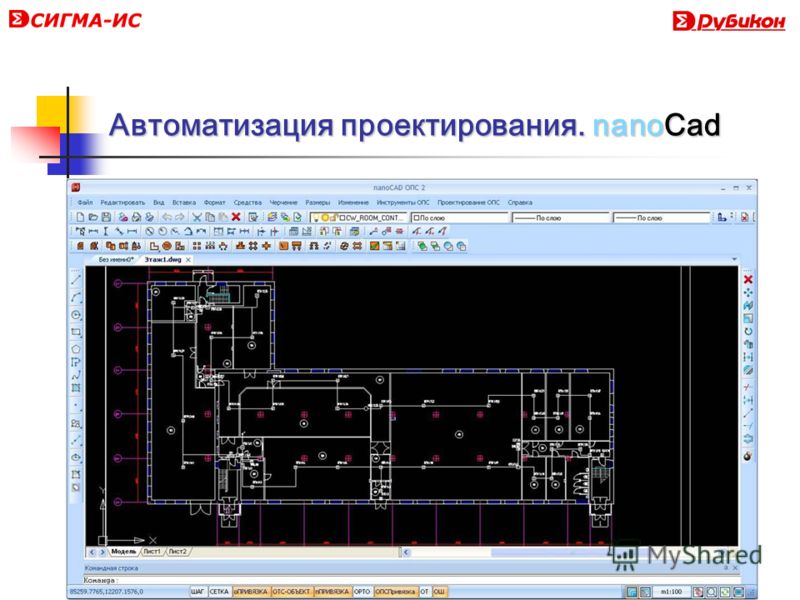

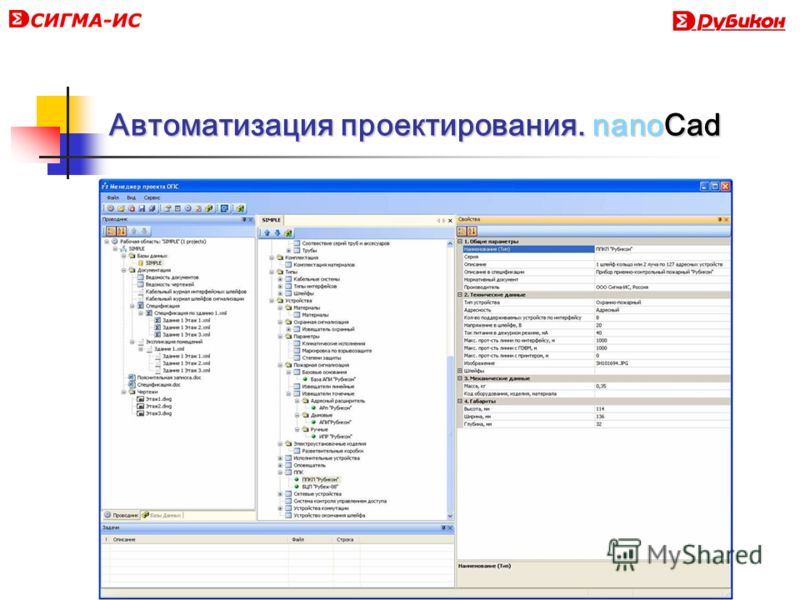

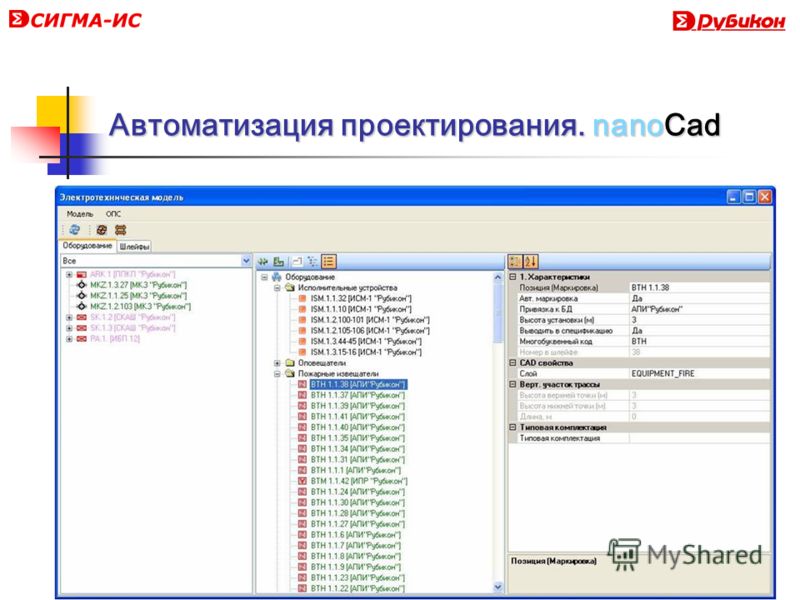

21 Автоматизация проектирования. nanoCad
