1 ЗАО « Протон - Импульс », г. Орел 16 лет на рынке поставщиков электронных компонентов: твердотельных полупроводниковых реле средней и большой мощности, светодиодных приборов индикации и освещения. Направления развития класса новых твердотельных реле большой мощности для применения в изделиях специального назначения. Особенности конструкции и схемотехнических решений.

2 ЗАО «Протон-Импульс» образовано в мае 1995 года на базе производственного объединения, относившегося к Министерству электронной промышленности и является предприятием холдинга ОАО «Протон». Предприятие "Протон-Импульс" занимает лидирующие позиции в разработке и производстве твердотельных полупроводниковых реле большой мощности общепромышленного применения. ЗАО « Протон - Импульс », г. Орел

3 Направления текущих и перспективных разработок ЗАО «Протон-Импульс», предлагаемые к применению в изделиях специального назначения. Полупроводниковые реле – ТТР Для коммутации цепей постоянного, переменного, постоянного тока двунаправленного действия с применением в качестве силового элемента: - тиристоров (симисторов) в диапазоне 1…200 А, напряжением коммутации 600…1600 В; - МОП-транзисторов в диапазоне 1…200 А, напряжением коммутации 60…600 В; - IGBT-транзисторов в диапазоне 1…200 А, напряжением коммутации 600…1200 В - биполярных транзисторов в диапазоне 1…10 А, напряжением коммутации 100…300 В. Регуляторы мощности - тиристорные преобразователи на основе базовой технологии ТТР, предназначенные для регулирования мощности, передаваемой в нагрузку от сети переменного тока в диапазоне 10…150 А, напряжением коммутации 600…1600 В, одно и трехфазные, с применением стандартных сигналов управления 0..5 В; В; мА; 0..5 мА; 0…20 мА в том числе и не требующие дополнительного питания. Драйверы тиристорных силовых модулей – микроконтроллерные устройства, с оптоэлектронной или трансформаторной развязкой управления тиристорных модулей на ток до 500 А. ЗАО « Протон - Импульс », г. Орел

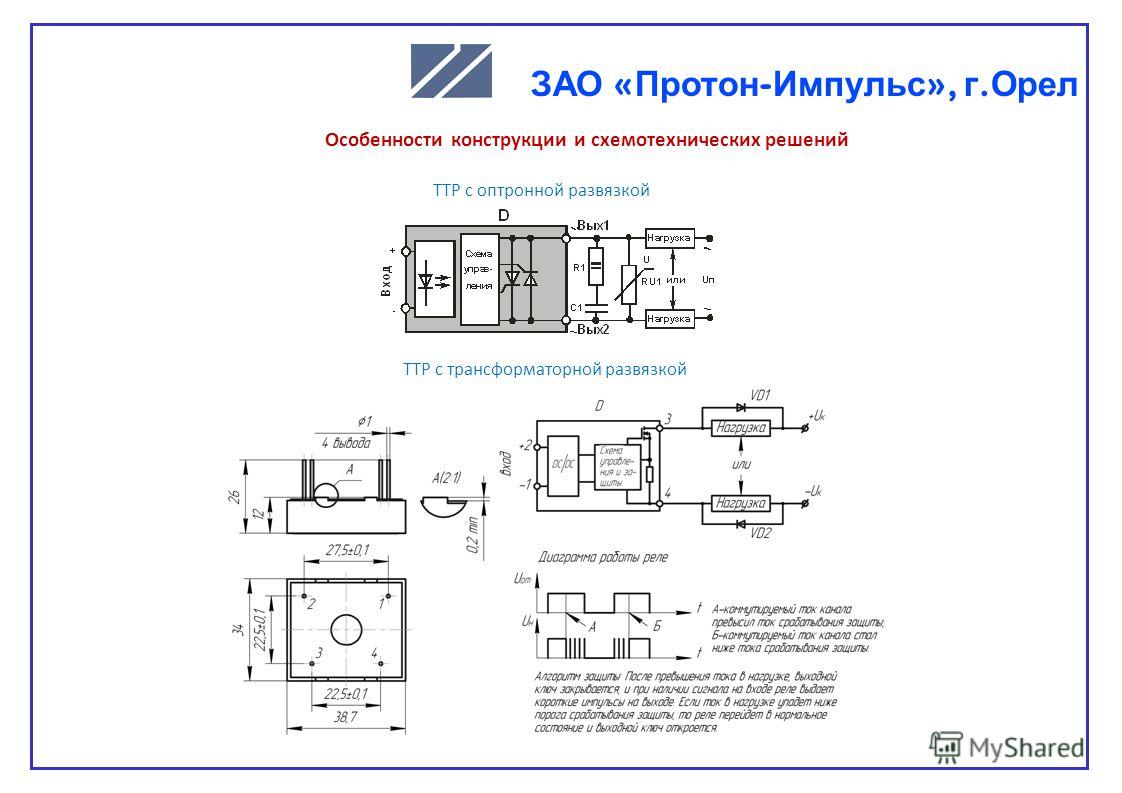

4 Особенности конструкции и схемотехнических решений ТТР с оптронной развязкой ТТР с трансформаторной развязкой ЗАО « Протон - Импульс », г. Орел

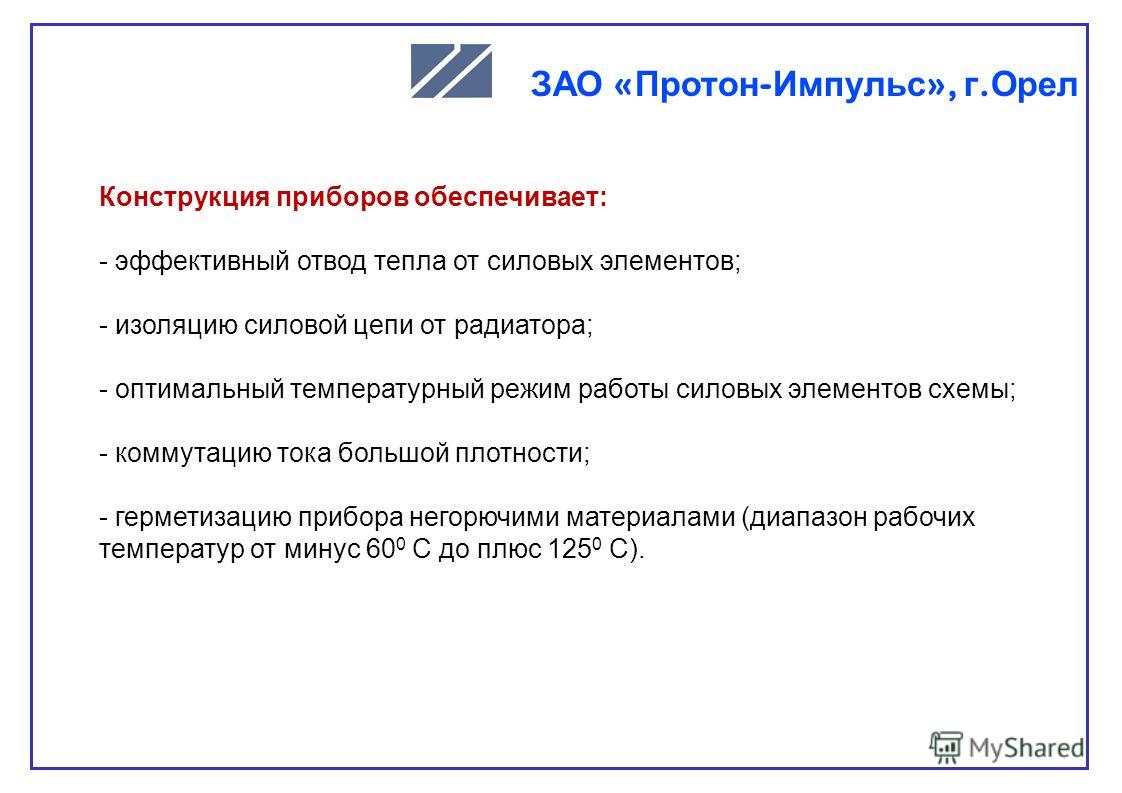

5 Конструкция приборов обеспечивает: - эффективный отвод тепла от силовых элементов; - изоляцию силовой цепи от радиатора; - оптимальный температурный режим работы силовых элементов схемы; - коммутацию тока большой плотности; - герметизацию прибора негорючими материалами (диапазон рабочих температур от минус 60 0 С до плюс С). ЗАО « Протон - Импульс », г. Орел

6 РЕЛЕ ТВЕРДОТЕЛЬНОЕ ПЕРЕМЕННОГО ТОКА 5П19.10ТМВ Д193 D – реле R1 – защитный варистор типов СН2 - 1; СН2 – 2 с классификационным напряжением: Основные сведения об изделии Твердотельное полупроводниковое оптоэлектронное однофазное реле переменного тока с нормально разомкнутыми контактами», с контролем перехода фазы через «ноль». Предназначено для применения в устройствах автоматики в качестве мощного интерфейса. Основные параметры Рекомендуемые режимы эксплуатации Предельно допустимые режимы эксплуатации

7 РЕЛЕ ТРЕХФАЗНОЕ РЕВЕРСИВНОЕ 5П55.30ТМВ Д ТМВ Д201 5П55.30ТМВ Д201 ОСНОВНЫЕ ПАРАМЕТРЫТ окр = 25 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ ПРЕДЕЛЬНО ДОПУСТИМЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ СПРАВОЧНЫЕ ДАННЫЕ ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Трехфазное реверсивное реле переменного тока с контролем перехода фазы через «ноль». Предназначено для управления трехфазными асинхронными двигателями. Имеется оптоэлектронная развязка управляющих сигналов от силовых цепей, а также встроенные RC-цепи и варисторы для защиты силовых элементов реле. Трехфазное реверсивное реле управляется от сети 220В и имеет защиту от Одновре- менного включения сигналов «Вперед» и «Назад».

8 ОПТОЭЛЕКТРОННЫЙ КОММУТАТОР ПОСТОЯННОГО ТОКА (МОП-РЕЛЕ) 100В/10А Особенности – коммутируемое напряжение 100 В – коммутируемый ток 10 А – выходное сопротивление в открытом состоянии 0,03 Ом – ток управления 5 … 25 мА – напряжение изоляции 1500 В – 4-выводной металлостеклянный корпус КТ Н Применение – силовой интерфейс бортовых устройств – силовая электротехника – гальваническая развязка силовых цепей – солнечные батареи электропитания Габаритный чертеж Электрическая схема Рекомендуемая схема включения DA – микросборка R1 – резистор 220 Ом R2 – резистор 6,8 кОм VD1, VD2 – диод (устанавливается при индуктивной нагрузке) VT1 – транзистор обеспечивающий протекание тока не менее 10 мА Электрические параметры Предельно допустимые и предельные режимы эксплуатации 2609КП1П АЯЕР ТУ

9 Основные сведения об изделии Твердотельное полупроводниковое оптоэлектронное двухканальное реле без дополнительного питания с НЗ и НР каналами для коммутации тока любой полярности. Имеется Возможность монтажа на DIN-рейку. Подключение производится при помощи клемм. Габаритный чертеж Структурная схема включения Диаграмма работы Основные параметры РЕЛЕ ПОСТОЯННОГО ТОКА 5П19.11ПВ-3-3-В101
