1 Мощности от 600 до 7500 ВАМощности от 600 до 7500 ВА Чистый синус Чистый синус Отличное решение для загородного дома Отличное решение для загородного дома Основное назначение – газовое, котельное оборудование и другие энергозависимые бытовые приложения Основное назначение – газовое, котельное оборудование и другие энергозависимые бытовые приложения Автономная работа от нескольких часов до нескольких дней Автономная работа от нескольких часов до нескольких дней Продукция Инверторы

2 Инвертор - устройство обеспечения бесперебойного электропитания, основанное на преобразовании постоянного тока от аккумуляторных батарей в переменное однофазное напряжение 220В. Подразумевается, что инвертор имеет в своем составе АКБ, необходимую для обеспечения требуемого времени работы на заданной мощности. При постоянном токе, система находиться в режиме стабилизации напряжения. При отключении напряжения внешней сети (220В), электроприборы, подключенные через инвертор, мгновенно перейдут на питание от аккумуляторных батарей. После возобновления подачи питания, электроприборы перейдут на питание от основной сети, в то время как инвертор автоматически перейдет в режим зарядки аккумуляторных батарей и стабилизации напряжения. CPS600E Что такое инверторные системы аварийного электропитания?

3 CPS600E Инверторы CyberPower EPS (Emergency Power System - Аварийные системы питания) используют современные технологии микроконтроллеров для электропитания освещения, генераторов, обогревателей, холодильных установок, двигателей и других приборов во время проблем с электроэнергией. Чистая синусоида на выходе с регулятором напряжения (AVR) предоставляет непрерывную мощность при различных типах нагрузок для любых условий. Большой ЖК-дисплей отображает полную информацию, включая уровень нагрузки, уровень заряда батареи, напряжение и другие важные состояния оборудования. Современный дизайн обеспечивает лучший выбор как для работы с генераторами, так и в качестве ИБП для компьютеров и другого высокочувствительного электрооборудования. Преимущества Бесшумный, не требующий топлива и обслуживания Высокий зарядный ток для быстрой перезарядки – быстрее до 5-ти раз Обходной режим только для зарядки Увеличение времени работы совместно с генератором Функция автоматического переключения ИБП Минимальное входное напряжение постоянного тока для батареи -12В Автоматический регулятор напряжения (AVR) Защита от проседания и скачков напряжения Компактные размеры Сигнал обратной полярности

4 Технические характеристики Модель CPS 600 E Мощность (ВА / Вт) 600ВА / 420Вт Технология эксплуатации Автоматический регулятор напряжения Входной Диапазон входного напряжения 170В - 270В Входной диапазон частот 50Гц / 60Гц + / - 5Гц (автоопределение) Входное напряжение постоянного тока 12В Аккумулятор расширение Да Выход переменного тока Число фаз Однофазное Выходное напряжение аккумулятора Чистая синусоида 220В + / - 5% По частоте выходного 50 / 60 Гц + / - 1% Защита от перегрузки На сети: предохранитель На аккумуляторе: внутренний ограничитель тока Время переключения

5 CPS1000E Инверторы CyberPower EPS (Emergency Power System - Аварийные системы питания) используют современные технологии микроконтроллеров для электропитания освещения, генераторов, обогревателей, холодильных установок, двигателей и других приборов во время проблем с электроэнергией. Чистая синусоида на выходе с регулятором напряжения (AVR) предоставляет непрерывную мощность при различных типах нагрузок для любых условий. Большой ЖК-дисплей отображает полную информацию, включая уровень нагрузки, уровень заряда батареи, напряжение и другие важные состояния оборудования. Современный дизайн обеспечивает лучший выбор как для работы с генераторами, так и в качестве ИБП для компьютеров и другого высокочувствительного электрооборудования. Преимущества Бесшумный, не требующий топлива и обслуживания Высокий зарядный ток для быстрой перезарядки – быстрее до 5-ти раз Обходной режим только для зарядки Увеличение времени работы совместно с генератором Функция автоматического переключения ИБП Минимальное входное напряжение постоянного тока для батареи -12В Автоматический регулятор напряжения (AVR) Защита от проседания и скачков напряжения Компактные размеры Сигнал обратной полярности

6 Технические характеристики Модель CPS 1000 E Мощность (ВА / Вт) 1000 ВА/ 700 Вт Технология эксплуатации Автоматический регулятор напряжения Входной Диапазон входного напряжения 140В - 300В Входной диапазон частот 50Гц / 60Гц + / - 5Гц (автоопределение) Входное напряжение постоянного тока 12В Аккумулятор расширение Да Выход переменного тока Число фаз Однофазное Выходное напряжение аккумулятора Чистая синусоида 220 В + / - 5% По частоте выходного 50 / 60 Гц + / - 1% Защита от перегрузки На сети: автоматический выключатель На аккумуляторе: внутренний ограничитель тока Время переключения

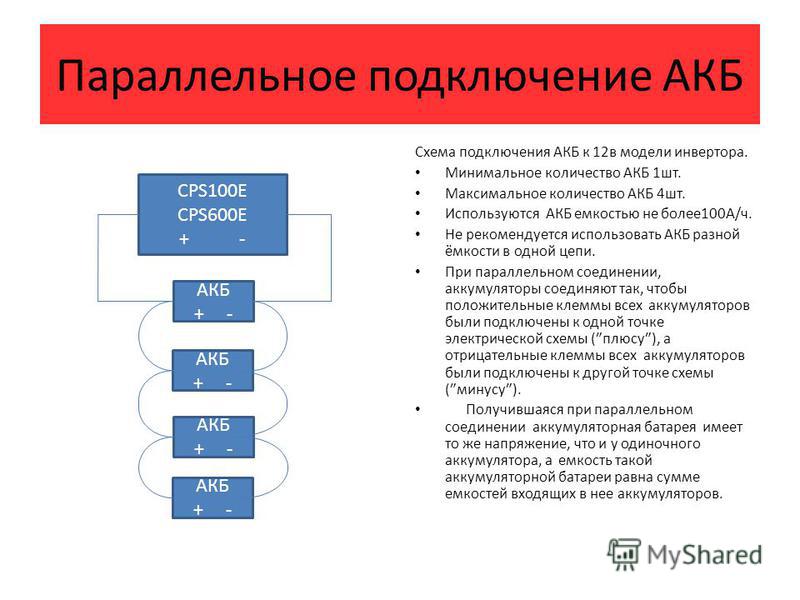

7 Параллельное подключение АКБ Схема подключения АКБ к 12 в модели инвертора. Минимальное количество АКБ 1 шт. Максимальное количество АКБ 4 шт. Используются АКБ емкостью не более 100А/ч. Не рекомендуется использовать АКБ разной ёмкости в одной цепи. При параллельном соединении, аккумуляторы соединяют так, чтобы положительные клеммы всех аккумуляторов были подключены к одной точке электрической схемы (плюсу), а отрицательные клеммы всех аккумуляторов были подключены к другой точке схемы (минусу). Получившаяся при параллельном соединении аккумуляторная батарея имеет то же напряжение, что и у одиночного аккумулятора, а емкость такой аккумуляторной батареи равна сумме емкостей входящих в нее аккумуляторов. CPS100Е CPS600E + - АКБ + - АКБ + - АКБ + - АКБ + -

8 CPS1500PIE Инверторы CyberPower EPS (Emergency Power System - Аварийные системы питания) используют современные технологии микроконтроллеров для электропитания освещения, генераторов, обогревателей, холодильных установок, двигателей и других приборов во время проблем с электроэнергией. Чистая синусоида на выходе с регулятором напряжения (AVR) предоставляет непрерывную мощность при различных типах нагрузок для любых условий. Большой ЖК-дисплей отображает полную информацию, включая уровень нагрузки, уровень заряда батареи, напряжение и другие важные состояния оборудования. Современный дизайн обеспечивает лучший выбор как для работы с генераторами, так и в качестве ИБП для компьютеров и другого высокочувствительного электрооборудования. Преимущества Бесшумный, не требующий топлива и обслуживания Высокий зарядный ток для быстрой перезарядки – быстрее до 5-ти раз Обходной режим только для зарядки Увеличение времени работы совместно с генератором Неограниченное расширение батарейными модулями для увеличения времени автономной работы Функция автоматического переключения ИБП Минимальное входное напряжение постоянного тока для батареи – 2 х 12В Автоматический регулятор напряжения (AVR) Защита от проседания и скачков напряжения Компактные размеры Сигнал обратной полярности

9 Технические характеристики Модель CPS 1500 PIE Мощность (ВА / Вт) 1500 ВА / 1000 Вт Технология эксплуатации Автоматический регулятор напряжения Входной Диапазон входного напряжения 140В - 300В Входной диапазон частот 50Гц / 60Гц + / - 5Гц (автоопределение) Входное напряжение постоянного тока 24В Аккумулятор расширение Да Выход переменного тока Число фаз Однофазное Выходное напряжение аккумулятора Чистая синусоида 220В + / - 5% По частоте выходного 50 / 60 Гц + / - 1% Защита от перегрузки На сети: автоматический выключатель На аккумуляторе: внутренний ограничитель тока Время переключения

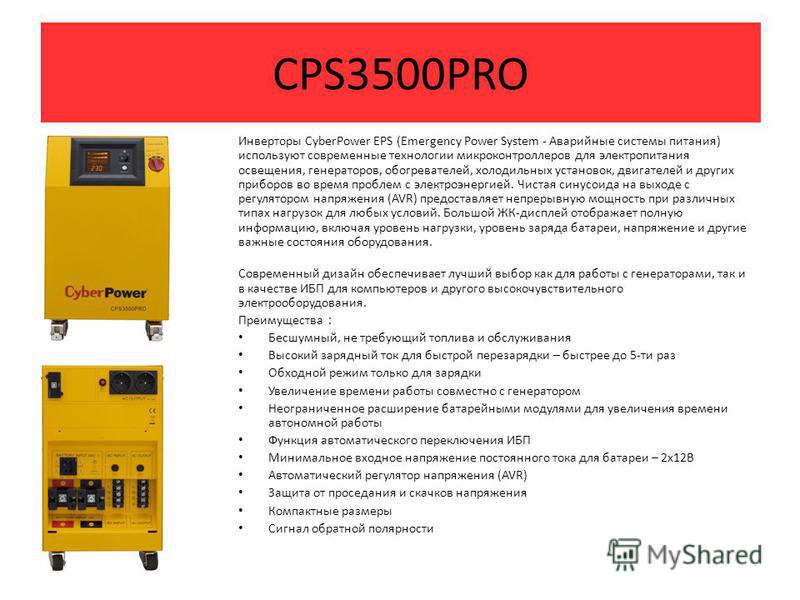

10 CPS3500PRO Инверторы CyberPower EPS (Emergency Power System - Аварийные системы питания) используют современные технологии микроконтроллеров для электропитания освещения, генераторов, обогревателей, холодильных установок, двигателей и других приборов во время проблем с электроэнергией. Чистая синусоида на выходе с регулятором напряжения (AVR) предоставляет непрерывную мощность при различных типах нагрузок для любых условий. Большой ЖК-дисплей отображает полную информацию, включая уровень нагрузки, уровень заряда батареи, напряжение и другие важные состояния оборудования. Современный дизайн обеспечивает лучший выбор как для работы с генераторами, так и в качестве ИБП для компьютеров и другого высокочувствительного электрооборудования. Преимущества Бесшумный, не требующий топлива и обслуживания Высокий зарядный ток для быстрой перезарядки – быстрее до 5-ти раз Обходной режим только для зарядки Увеличение времени работы совместно с генератором Неограниченное расширение батарейными модулями для увеличения времени автономной работы Функция автоматического переключения ИБП Минимальное входное напряжение постоянного тока для батареи – 2 х 12В Автоматический регулятор напряжения (AVR) Защита от проседания и скачков напряжения Компактные размеры Сигнал обратной полярности

11 Технические характеристики Модели CPS 3500 PRO Мощность (ВА / Вт) 3500 ВА / 2450 Вт Технология эксплуатации Автоматический регулятор напряжения Входной Диапазон входного напряжения 140В - 300В Входной диапазон частот 50Гц / 60Гц + / - 5Гц (автоопределение) Входное напряжение постоянного тока 24В Аккумулятор расширение Да Выход переменного тока Число фаз Однофазное Выходное напряжение аккумулятора Чистая синусоида 220В + / - 5% По частоте выходного 50 / 60 Гц + / - 1% Защита от перегрузки На сети: автоматический выключатель На аккумуляторе: внутренний ограничитель тока Время переключения

12 Параллельно последовательное подключение АКБ Схема подключения АКБ к 24 в модели инвертора. Минимальное количество АКБ 2 шт. Максимальное количество АКБ 8 шт. Используются АКБ емкостью не более 200А/ч. Не допустимо использовать АКБ разной ёмкости в одной цепи. Параллельно последовательная схема соединяется блоками. С начала наращиваем мощность аккумуляторов, к плюсу первого аккумулятора подключают отрицательную клемму второго аккумулятора. Потом собирается такой же блок и подключаеться к первому паралельно крайними клемами. Получившаяся при параллельно последовательном соединении аккумуляторная батарея имеет как наращенное напряжение, так и наращенную ёмкость. CPS1500PIE CPS3500PRO + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + -

13 CPS5000PRO Инверторы CyberPower EPS (Emergency Power System - Аварийные системы питания) используют современные технологии микроконтроллеров для электропитания освещения, генераторов, обогревателей, холодильных установок, двигателей и других приборов во время проблем с электроэнергией. Чистая синусоида на выходе с регулятором напряжения (AVR) предоставляет непрерывную мощность при различных типах нагрузок для любых условий. Большой ЖК-дисплей отображает полную информацию, включая уровень нагрузки, уровень заряда батареи, напряжение и другие важные состояния оборудования. Современный дизайн обеспечивает лучший выбор как для работы с генераторами, так и в качестве ИБП для компьютеров и другого высокочувствительного электрооборудования. Преимущества Бесшумный, не требующий топлива и обслуживания Высокий зарядный ток для быстрой перезарядки – быстрее до 5-ти раз Обходной режим только для зарядки Увеличение времени работы совместно с генератором Неограниченное расширение батарейными модулями для увеличения времени автономной работы Функция автоматического переключения ИБП Минимальное входное напряжение постоянного тока для батареи – 4 х 12В Автоматический регулятор напряжения (AVR) Защита от проседания и скачков напряжения Колеса и ручки для переноски Компактные размеры Сигнал обратной полярности Ручное переключение SNMP/HTTP удаленное управление

14 Технические характеристики Модели CPS 5000 PRO Мощность (ВА / Вт) 5000 ВА / 3500 Вт Технология эксплуатации Автоматический регулятор напряжения Входной Диапазон входного напряжения 140В - 300В Входной диапазон частот 50Гц / 60Гц + / - 5Гц (автоопределение) Входное напряжение постоянного тока 48В Аккумулятор расширение Да Выход переменного тока Число фаз Однофазное Выходное напряжение аккумулятора Чистая синусоида 220В + / - 5% По частоте выходного 50 / 60 Гц + / - 1% Защита от перегрузки На сети: автоматический выключатель На аккумуляторе: внутренний ограничитель тока Время переключения

15 CPS7500PRO Инверторы CyberPower EPS (Emergency Power System - Аварийные системы питания) используют современные технологии микроконтроллеров для электропитания освещения, генераторов, обогревателей, холодильных установок, двигателей и других приборов во время проблем с электроэнергией. Чистая синусоида на выходе с регулятором напряжения (AVR) предоставляет непрерывную мощность при различных типах нагрузок для любых условий. Большой ЖК-дисплей отображает полную информацию, включая уровень нагрузки, уровень заряда батареи, напряжение и другие важные состояния оборудования. Современный дизайн обеспечивает лучший выбор как для работы с генераторами, так и в качестве ИБП для компьютеров и другого высокочувствительного электрооборудования. Преимущества Бесшумный, не требующий топлива и обслуживания Высокий зарядный ток для быстрой перезарядки – быстрее до 5-ти раз Обходной режим только для зарядки Увеличение времени работы совместно с генератором Неограниченное расширение батарейными модулями для увеличения времени автономной работы Функция автоматического переключения ИБП Минимальное входное напряжение постоянного тока для батареи – 4 х 12В Автоматический регулятор напряжения (AVR) Защита от проседания и скачков напряжения Колеса и ручки для переноски Компактные размеры Сигнал обратной полярности Ручное переключение SNMP/HTTP удаленное управление

16 Технические характеристики Модели CPS 7500 PRO Мощность (ВА / Вт) 7500 ВА / 5000 Вт Технология эксплуатации Автоматический регулятор напряжения Входной Диапазон входного напряжения 140В - 300В Входной диапазон частот 50Гц / 60Гц + / - 5Гц (автоопределение) Входное напряжение постоянного тока 48В Аккумулятор расширение Да Выход переменного тока Число фаз Однофазное Выходное напряжение аккумулятора Чистая синусоида 220В + / - 5% По частоте выходного 50 / 60 Гц + / - 1% Защита от перегрузки На сети: автоматический выключатель На аккумуляторе: внутренний ограничитель тока Время переключения

17 Параллельно последовательное подключение АКБ Схема подключения АКБ к 48 в модели инвертора. Минимальное количество АКБ 4 шт. Максимальное количество АКБ 16 шт. Используются АКБ емкостью не более 200А/ч. Не допустимо использовать АКБ разной ёмкости в одной цепи. Параллельно последовательная схема соединяется блоками. С начала наращиваем мощность аккумуляторов, к плюсу первого аккумулятора подключают отрицательную клемму второго к плюсу второго отрицательную клемму третьего и к плюсу третьего отрицательную клемму четвёртого аккумулятора. Потом собирается такой же блок и подключается к первому параллельно крайними клеммами. Получившаяся при параллельно последовательном соединении аккумуляторная батарея имеет как наращенное напряжение, так и наращенную ёмкость. CPS5000PIE CPS7500PRO + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + - АКБ + -

18 Внешний резервный аккумулятор длительного времени работы Перезаряжаемая аккумуляторная батарея CyberPower длительного времени работы для Аварийных систем питания и Инверторов. Внешние батарейные блоки легко подключаются к электросети и имеют возможность горячей замены для обеспечения безотказной работы подключенных устройств. Благодаря характеристикам, проверенным в своей лаборатории, аккумуляторы отлично сочетаются с Аварийными системами питания и обеспечивают качественное выходное электропитание. Батареи могут подключаться последовательно для увеличения времени автономной работы. Особенности серии - Не обслуживаемая - Без свободных кислот - Может использоваться в любой ориентации - Установленный пламегаситель для безопасности - Ручки переноски для легкой установки - Абсорбирующая стекловолоконная технология для эффективной рекомбинации газа

19 Технические характеристики АКБ

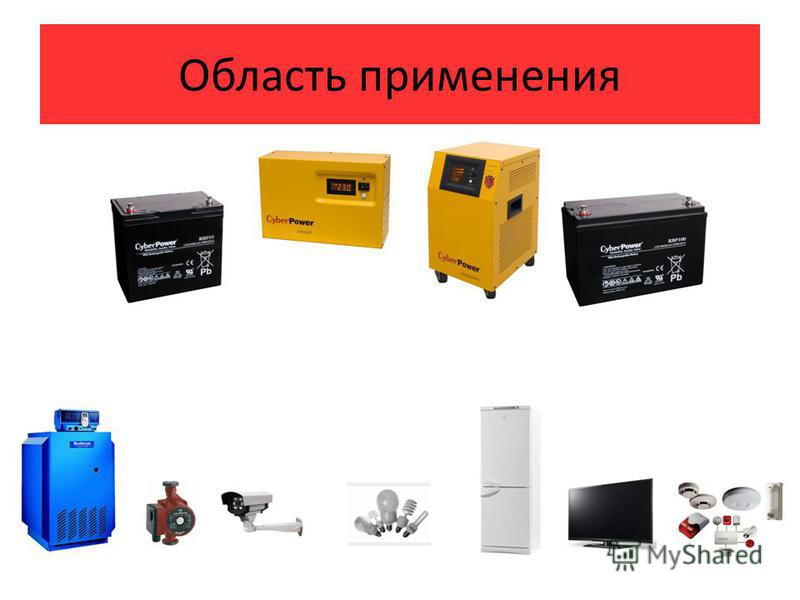

20 Область применения
