Адрес: 193230, Санкт-Петербург, проспект Лиговский дом 80 литер А тел. 8(905)287-22-59. - презентация

1 Адрес: , Санкт-Петербург, проспект Лиговский дом 80 литер А тел. 8(905)

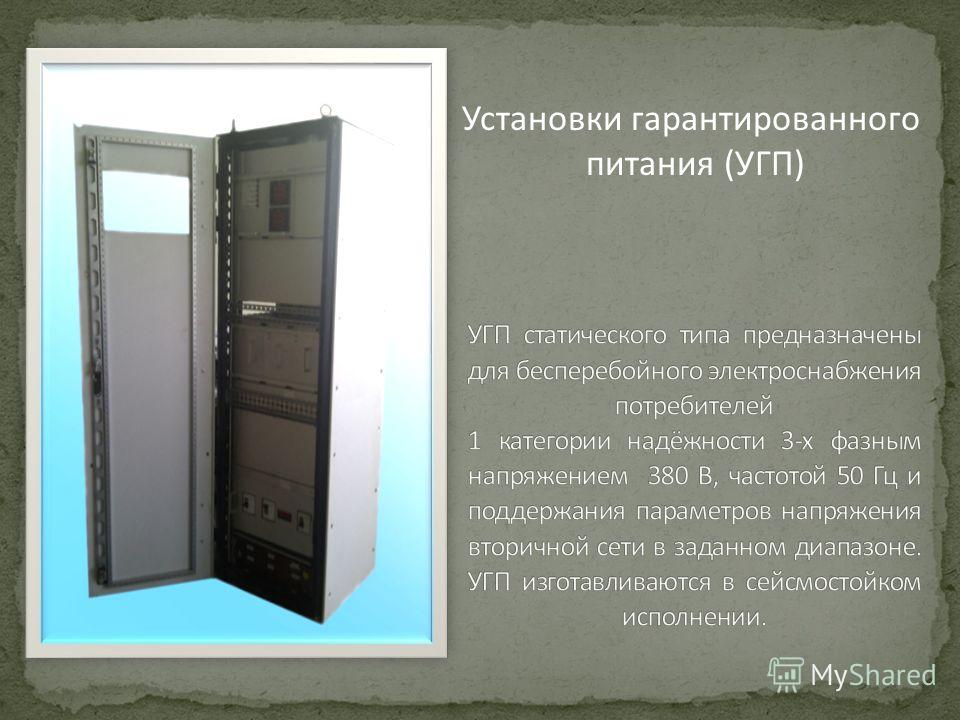

2 Установки гарантированного питания (УГП)

3 Основной режим работы УГП – «On-line» подразделяется на два режима: - нормальный; - автономный. В нормальном режиме работы УГП получает питание от внешней (первичной) сети 380 В при этом: - Осуществляется питание вторичной сети 380 В; - В буферном режиме производиться заряд АБ. При работе в нормальном режиме предусмотрена возможность переключения в автономный режим и обратно. В автономном режиме при отсутствии питания от внешней сети питание УГП производиться от АБ. Для проведения регламентных работ предусмотрен режим «bypass».

4 Номинальное выходное напряжение, В380 Частота Выходного напряжения, Гц 50 Число фаз 3 Допустимое изменение выходного напряжения, %+/- 1 Допустимое изменение выходной частоты, %+/- 2 Номинальная выходная мощность, к Вт 10, 20, 50, 100 Максимальная выходная мощность, к Вт 15, 25, 75, 150 Стабильность выходного напряжения в автономном режиме, %+/- 1 Динамическая стабильность выходного напряжения в автономном режиме, % +/- 5 Коэффициент гармонических искажений в автономном режиме, %не более 2 КПД при 100% нагрузке,не менее 0,92 Перегрузочная способность, %25 Пауза между перегрузками, мин.50 Время переключения из нормального в автономный режим, с.0 Собственный акустический шум, д БНе более 60 Технические характеристики

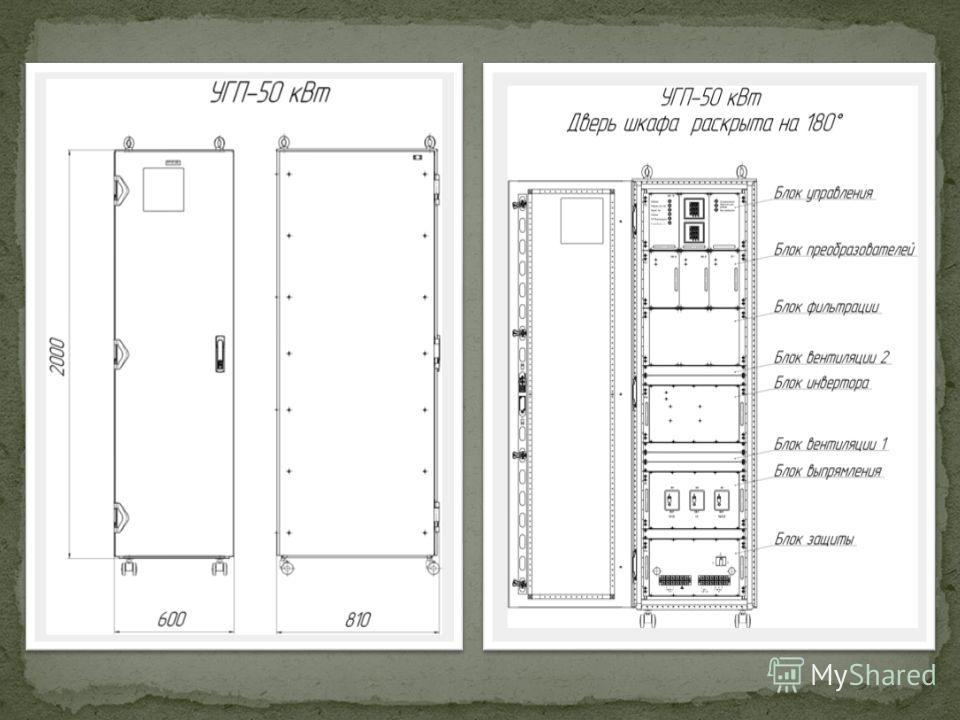

5

6 Испытания пройдены успешно Испытания на сейсмостойкость, длительность импульса 30÷50 мс, максимальная перегрузка 10g

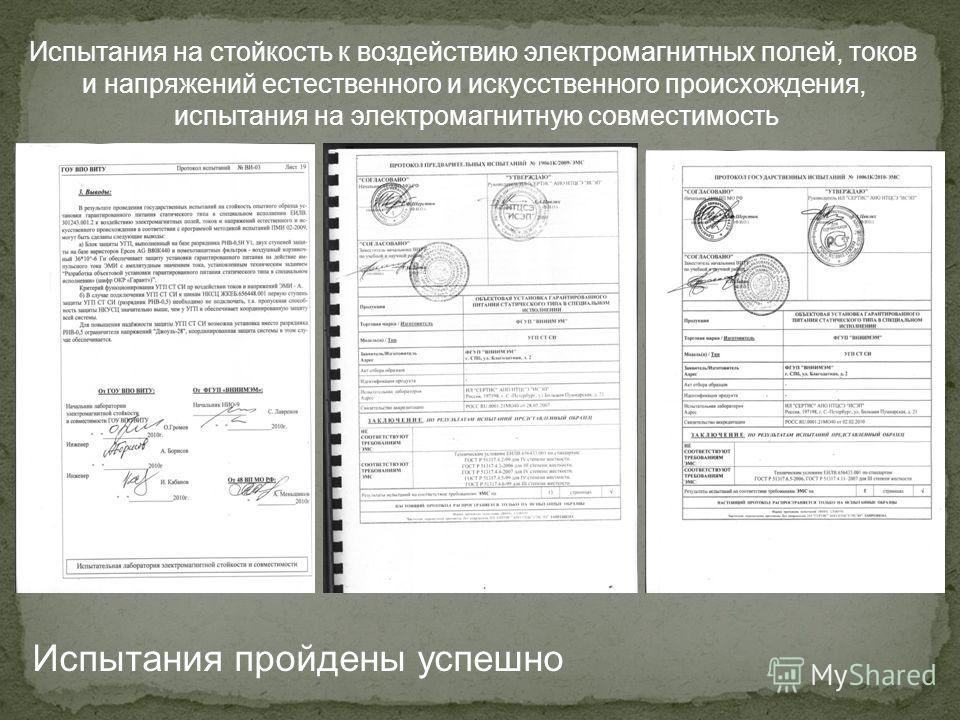

7 Испытания на стойкость к воздействию электромагнитных полей, токов и напряжений естественного и искусственного происхождения, испытания на электромагнитную совместимость Испытания пройдены успешно

8 Испытания на воздействие повышенной температуры среды, испытания на воздействие пониженной температуры среды, испытание на водозащищённость Испытания пройдены успешно

9 Блоки защиты Предназначены для обеспечения комплексной защиты сетей от импульсных перенапряжений и подавления промышленных высокочастотных помех в трехфазных цепях с изолированной и глухозаземленной нейтралью. Блоки защиты работают на нагрузку мощностью 10 к Вт и 50 к Вт трех фазной сети 380В 50Гц. Блоки защиты обеспечивают различные уровни помехоподавления 50dB или 90dB. Конструкция входного или выходного блока защиты выполнена в универсальном 19 блоке, стандартного типоразмера высотой 3U и 6U.

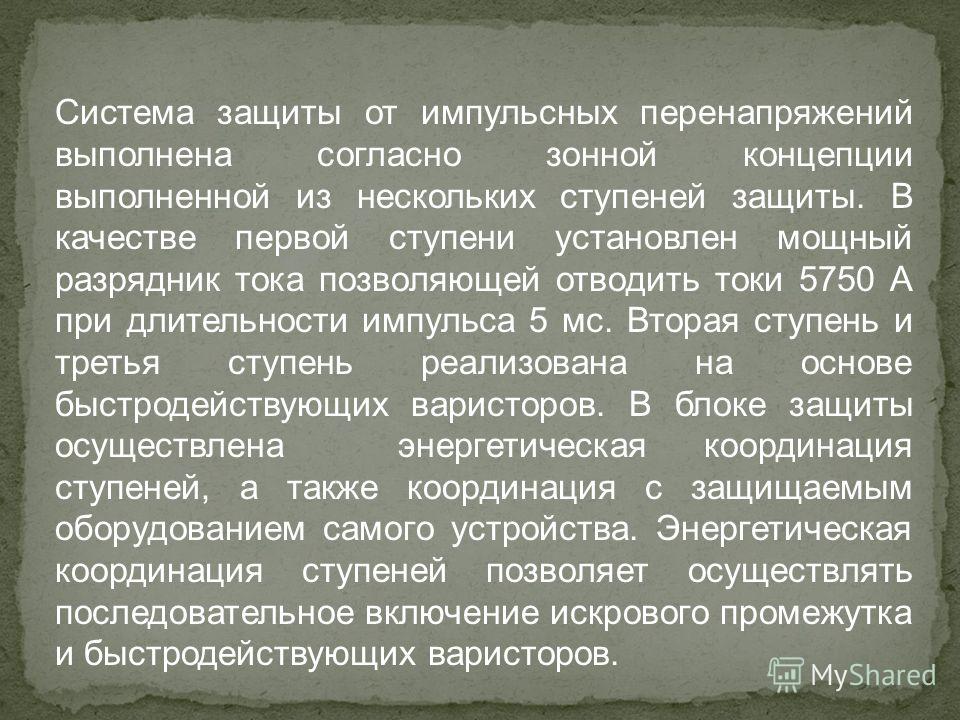

10 Система защиты от импульсных перенапряжений выполнена согласно зонной концепции выполненной из нескольких ступеней защиты. В качестве первой ступени установлен мощный разрядник тока позволяющей отводить токи 5750 А при длительности импульса 5 мс. Вторая ступень и третья ступень реализована на основе быстродействующих варисторов. В блоке защиты осуществлена энергетическая координация ступеней, а также координация с защищаемым оборудованием самого устройства. Энергетическая координация ступеней позволяет осуществлять последовательное включение искрового промежутка и быстродействующих варисторов.

11 Наименование параметра Ед. изм. Величина Примечание 1Номинальное напряжение (линейное)В380ВСН Частота входного напряжение Гц 50ВСН Число фаз-3- 4Номинальная выходная мощностьк Вт 10 5Максимальная выходная мощностьк Вт 15Не менее 6Амплитуда тока перегрузки фазы и амплитуда тока КЗ фазы А45Не более 7Стойкость к воздействию коммутационного импульса напряжения к Вт мкс Перенапряжения при воздействии импульсного тока ЭМИ А мс Основные параметры входного модуля защиты номинальной выходной мощностью 10 к Вт

12 Наименование параметра Ед. изм. Величина Примечание 1Номинальное напряжение (линейное)В380ВСН Частота входного напряжение Гц 50ВСН Число фаз-3- 4Номинальная выходная мощностьк Вт 50 5Максимальная выходная мощностьк Вт 75Не менее 6Амплитуда тока перегрузки фазы и амплитуда тока КЗ фазы А45Не более 7Стойкость к воздействию коммутационного импульса напряжения к Вт мкс Перенапряжения при воздействии импульсного тока ЭМИ А мс Основные параметры входного модуля защиты номинальной выходной мощностью 50 к Вт

13 Наименование блока Мощность номинальная, к Вт Ток имп. в течении не более 10 мин., А Коэффициент подавления, дБ Исполнение БЗО U БЗО U БЗО U БЗО U БЗО-10-1 в U БЗО-50-1 в U Разновидности блоков защиты

14 Блоки защиты от электромагнитных импульсов и радиопомех прошли испытания на сейсмическое воздействие до 10g. Испытания на электромагнитную совместимость. Испытания на стойкость воздействию электромагнитных полей, токов, напряжений естественного и искусственного происхождения. Испытания блока защиты проведены как отдельно, так и в составе устройства гарантированного питания. Проведены испытания на стойкость к воздействию импульсного тока ЭМИ при подключении блока защиты к НКУСЦ ЖКЕБ Основным элементом защиты, которого является нелинейный ограничитель тока Джоуль-28, Проведены испытания на стойкость к климатическим воздействиям повышенной и пониженной температуры, повышенной влажности.
