1 Современные системы электропитания узлов связи Е. Михеев «Абитех»

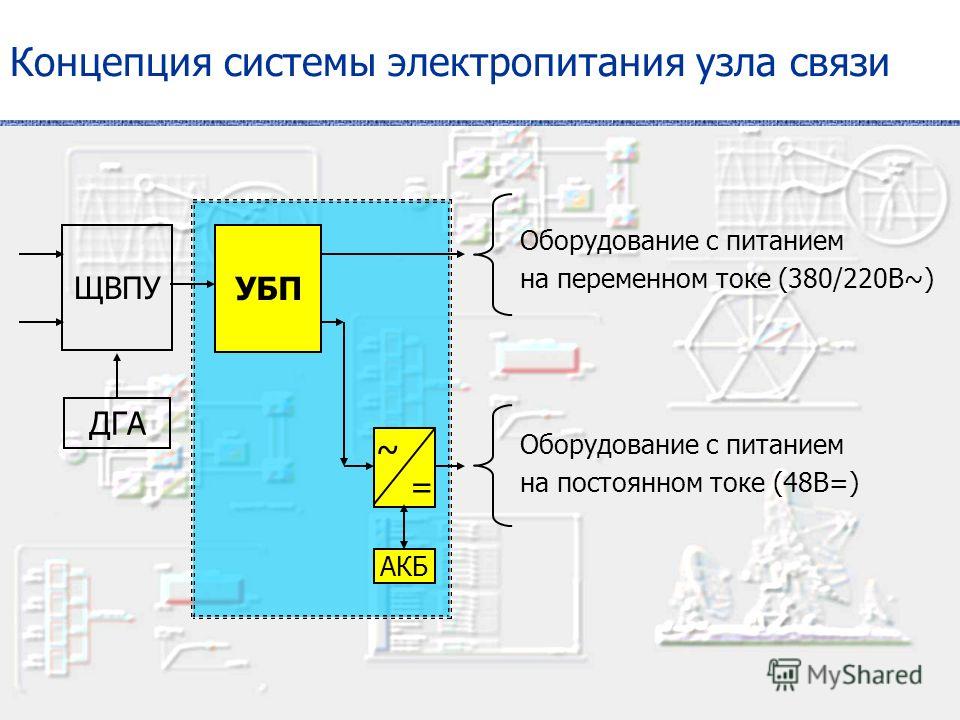

2 Концепция системы электропитания узла связи ЩВПУ УБП ~=~= Оборудование с питанием на переменном токе (380/220В~) ДГА Оборудование с питанием на постоянном токе (48В=) АКБ

3 Назначение системы электропитания узла связи Система электропитания должна обеспечить необходимый уровень качества электрической энергии на входе различных устройств узла связи: –Стабильность напряжения –Стабильность частоты (для оборудования переменного тока) –Минимальные искажения синусоидальной формы напряжения (для оборудования переменного тока) –Отсутствие перерывов в подаче питания –Возможность длительной работы нагрузки (до нескольких часов) при авариях внешнего электроснабжения Надёжность работы системы электропитания определяется выбором её компонентов и схемного решения

4 Применение УБП в системе питания УБП «Редут» – мощный ИБП для трехфазных сетей переменного тока, обеспечивающий высокие показатели качества электроэнергии и надёжности электроснабжения АКБ в составе УБП позволяют гарантировать длительную (2-4 часа) автономную работу нагрузки при авариях внешнего электроснабжения УБП «Редут» применяется в РЖД для электропитания устройств СЦБ

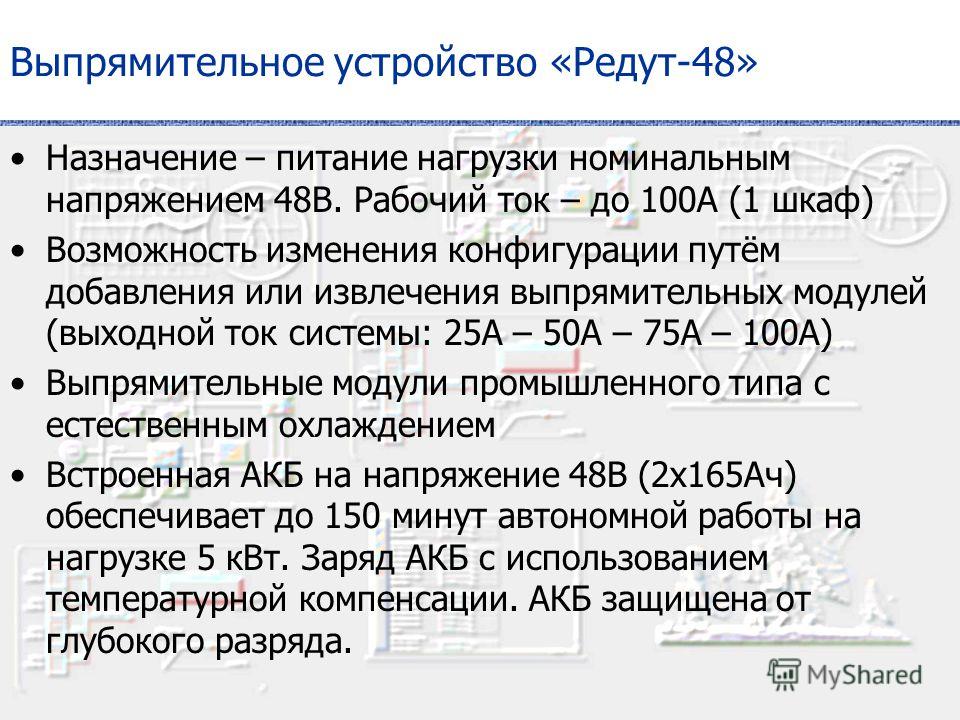

5 Выпрямительное устройство «Редут-48» Назначение – питание нагрузки номинальным напряжением 48В. Рабочий ток – до 100А (1 шкаф) Возможность изменения конфигурации путём добавления или извлечения выпрямительных модулей (выходной ток системы: 25А – 50А – 75А – 100А) Выпрямительные модули промышленного типа с естественным охлаждением Встроенная АКБ на напряжение 48В (2х165Ач) обеспечивает до 150 минут автономной работы на нагрузке 5 кВт. Заряд АКБ с использованием температурной компенсации. АКБ защищена от глубокого разряда.

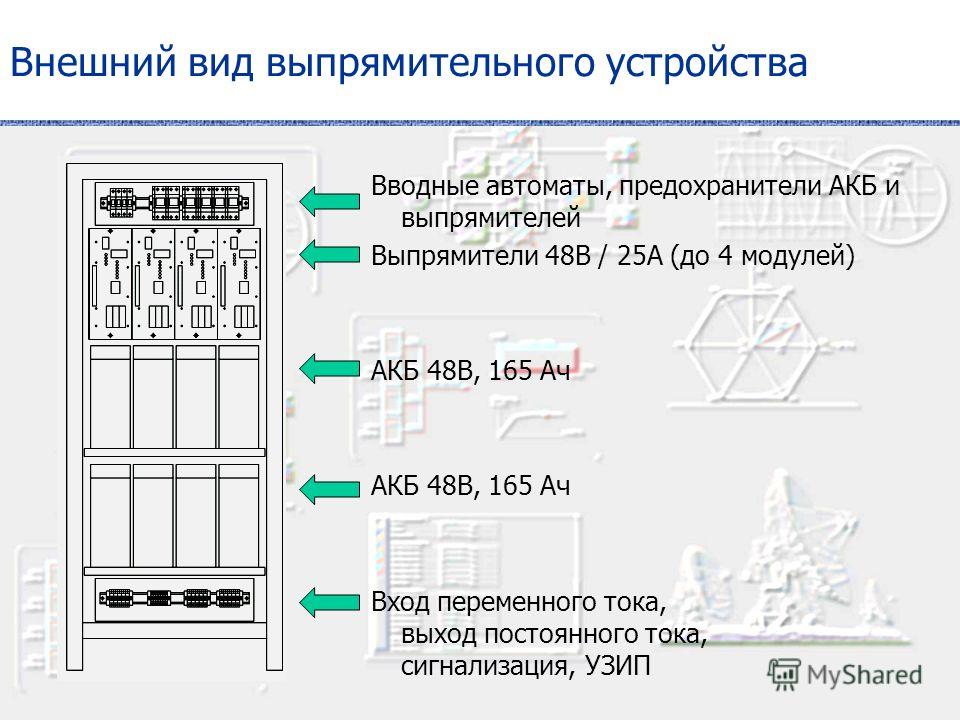

6 Внешний вид выпрямительного устройства Вводные автоматы, предохранители АКБ и выпрямителей Выпрямители 48В / 25А (до 4 модулей) АКБ 48В, 165 Ач Вход переменного тока, выход постоянного тока, сигнализация, УЗИП

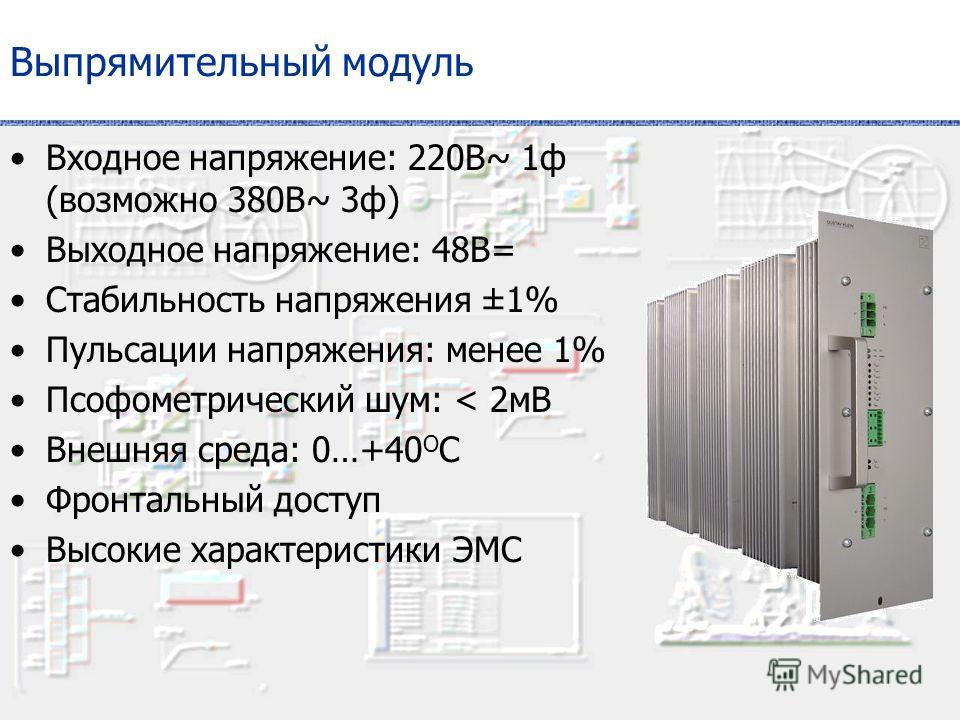

7 Выпрямительный модуль Входное напряжение: 220В~ 1ф (возможно 380В~ 3ф) Выходное напряжение: 48В= Стабильность напряжения ±1% Пульсации напряжения: менее 1% Псофометрический шум: < 2мВ Внешняя среда: 0…+40 О С Фронтальный доступ Высокие характеристики ЭМС

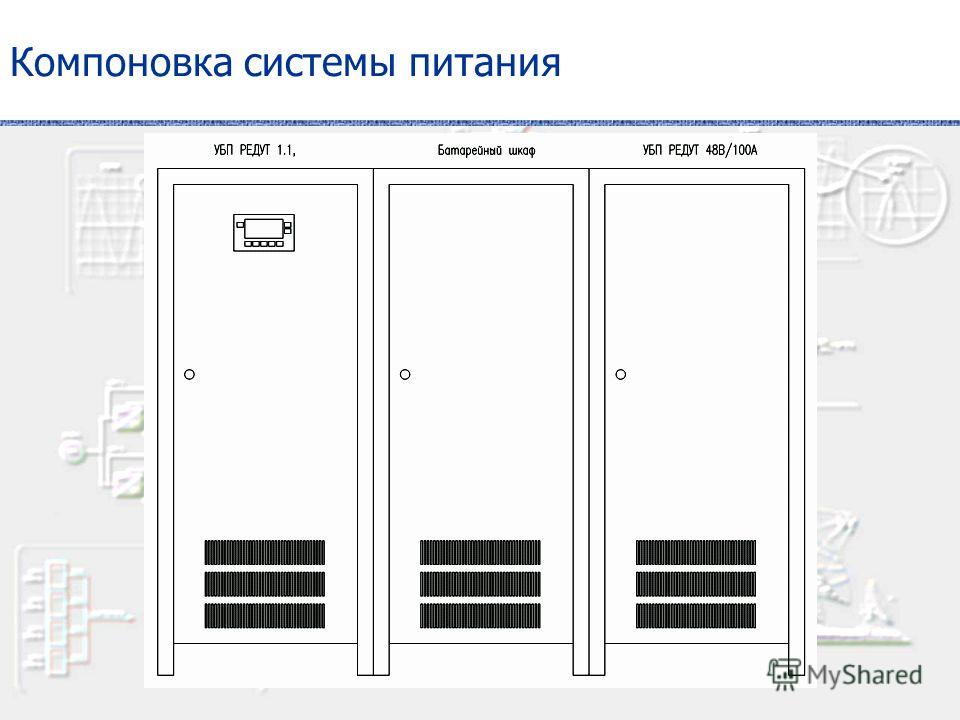

8 Компоновка системы питания

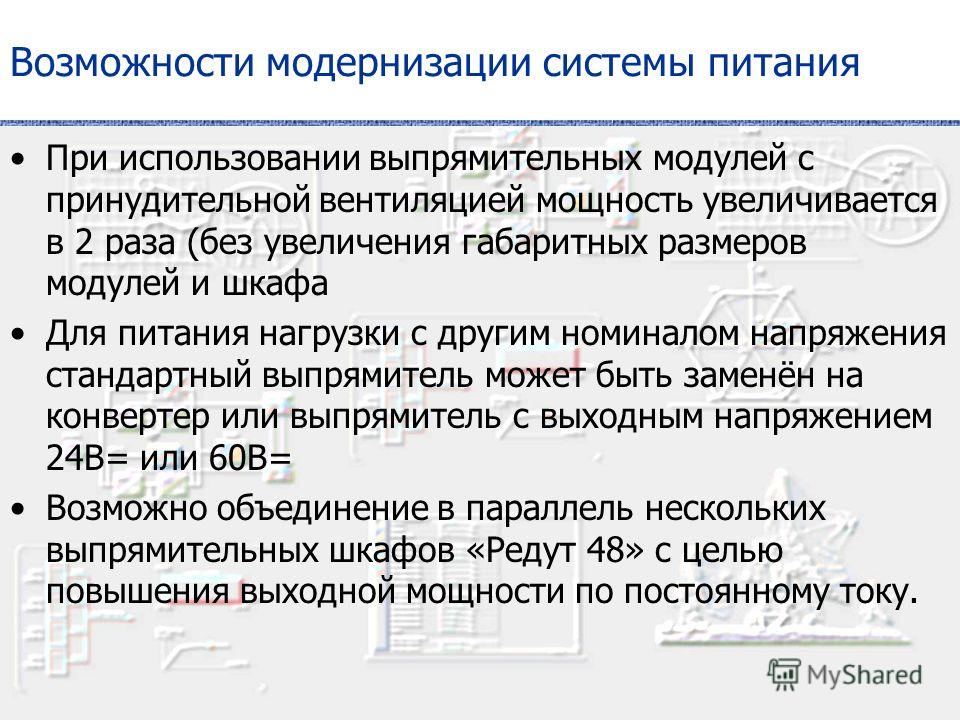

9 Возможности модернизации системы питания При использовании выпрямительных модулей с принудительной вентиляцией мощность увеличивается в 2 раза (без увеличения габаритных размеров модулей и шкафа Для питания нагрузки с другим номиналом напряжения стандартный выпрямитель может быть заменён на конвертер или выпрямитель с выходным напряжением 24В= или 60В= Возможно объединение в параллель нескольких выпрямительных шкафов «Редут 48» с целью повышения выходной мощности по постоянному току.

10 Спасибо за внимание!
