1 Система автономного электропитания Что и зачем

2 СОДЕРЖАНИЕ Как запитать оборудование для ТК? Теория расчета автономных систем. Практический опыт использования автономных систем Теория энергии ветра. За чем будущее? Факты, цифры, выводы, итоги

3 КАК ЗАПИТАТЬ ОБОРУДОВАНИЕ? Питание от городских сетей. Типичные проблемы: Аренда опор Согласование доступа При строительстве собственной ЛЭП (1 км): Трансформатор ~300 т.р. Х 2 шт. Строительство ЛЭП ~ т.р. Материалы ~ т.р. Итог: около 1,3 млн. рублей.

4 СТОИМОСТЬ ПИТАНИЯ ОТ ДГУ Из чего складывается итоговая стоимость питания от ДГУ: Обслуживание Стоимость топлива Выезд специалиста при ЧП ТО и ремонт Накопление энергии (АКБ, ИБП) Основные недостатки: Частые выезды специалиста Система накопления энергии

5 АВТОНОМНЫЕ СИСТЕМЫ ПИТАНИЯ Типы автономных систем: Солнечные генераторы Ветряные генераторы Гибридные Преимущества: Минимальное обслуживание Полная автономность Минимум согласований Не требуется аренда

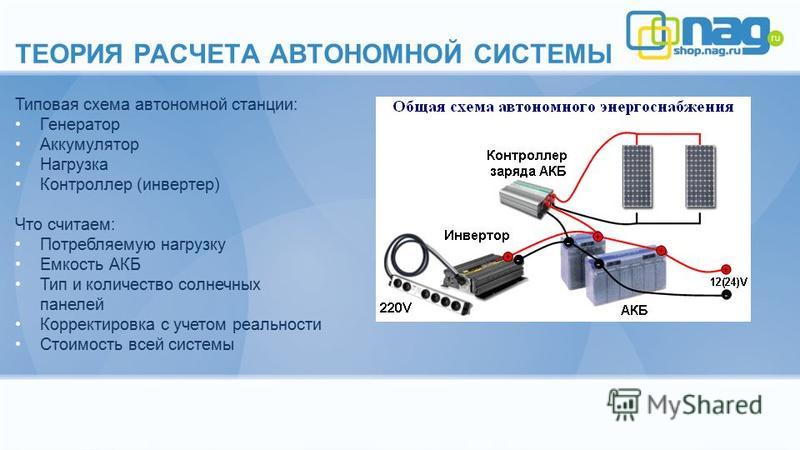

6 ТЕОРИЯ РАСЧЕТА АВТОНОМНОЙ СИСТЕМЫ Типовая схема автономной станции: Генератор Аккумулятор Нагрузка Контроллер (инвертер) Что считаем: Потребляемую нагрузку Емкость АКБ Тип и количество солнечных панелей Корректировка с учетом реальности Стоимость всей системы

7 РАСЧЕТ ПОТРЕБЛЯЕМОЙ ЭНЕРГИИ Как уменьшить нагрузку? Ревизия оборудования и замена на энергоэффективные аналоги Замена переменного тока на постоянный Дополнительная генерация энергии (ветроустановка, ДГУ)

8 ТИП И КОЛИЧЕСТВО СОЛНЕЧНЫХ ПАНЕЛЕЙ Как рассчитать количество солнечных элементов? Отличия панелей по технологии изготовления Какое количество элементов выбрать? Как расположить?

9 РАСЧЕТ ЕМКОСТИ АКБ Как рассчитать емкость АКБ? Необходимые цифры при расчете: Мощность нагрузки Количество рабочих часов Уровень разряда АКБ Мощность солнечных панелей Типа контроллера

10 ИТОГИ РАСЧЕТОВ ИЛИ

11 При расчете системы следует учитывать: Максимальный разряд АКБ в сутки не более 30% Максимально число пасмурных дней Максимальное время выезда при ЧП Удаленный мониторинг системы

12 ВСПОМИНАЕМ ПРО РЕАЛЬНОСТЬ Какие «камни» будут ждать в реализации проекта? Недостаточность освещения Малая емкость АКБ Увеличение нагрузки Ошибки монтажа

13 СИСТЕМА АВТОНОМНОГО ПИТАНИЯ

14 ТТХ солнечных панелей Максимальная мощность 280 Вт Напряжение ХХ(максимальное) 38,39 (31,72) В Ток КЗ (максимальный)9,22 (8,83) А КПД17,1% Количество элементов 60

15 СИСТЕМА АВТОНОМНОГО ПИТАНИЯ

16 ШИМ-контроллер

17 СИСТЕМА АВТОНОМНОГО ПИТАНИЯ MPPT-контроллер

18 ЭНЕРГИЯ ВЕТРА Насколько приемлемо использование ветрогенераторов в ТК? Какой тип выбрать? Необходимая мощность? Где расположить? Как часто обслуживать?

19 СУПЕРКОНДЕНСАТОР (ИОНИСТОР) Использование в наше время: Совместно с пусковым АКБ в автомобиле Общественный транспорт Фотовспышки и фонари Автозвук Минусы: Цена Низкая удельная энергия Втч/кг Саморазряд Плюсы: Простота ЗУ Большие токи Высокий КПД

20 ЧТО ОЖИДАЕМ? Обсуждаемые разработки в энергетике: Быстрая зарядка Li-ion батарей Увеличение КПД солнечных элементов Электромобили и «зеленая энергия» Накопление «зеленой» энергии дома Утилизация «старых» генераторов Суперконденсаторы

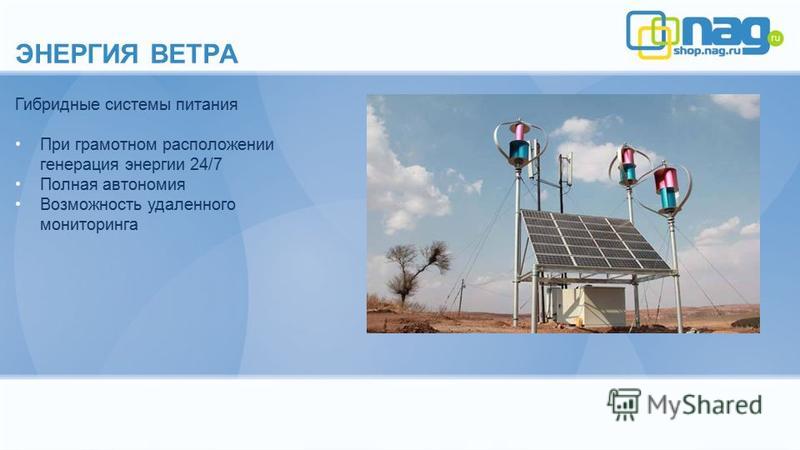

21 ЭНЕРГИЯ ВЕТРА Гибридные системы питания При грамотном расположении генерация энергии 24/7 Полная автономия Возможность удаленного мониторинга

22 ВОПРОСЫ?!
