Выполнил студент 3 курса Алибеков Шамсутдин Рашидович. - презентация

1 Выполнил студент 3 курса Алибеков Шамсутдин Рашидович

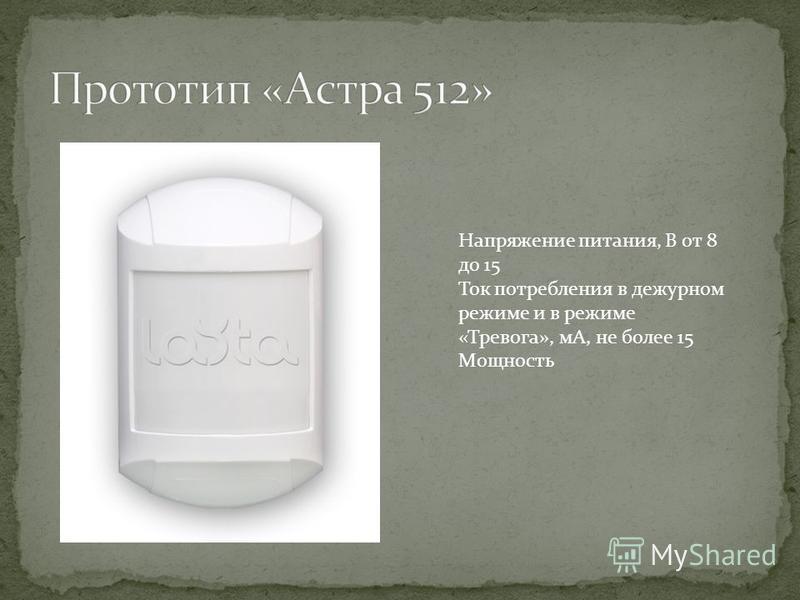

2 Напряжение питания, В от 8 до 15 Ток потребления в дежурном режиме и в режиме «Тревога», мА, не более 15 Мощность

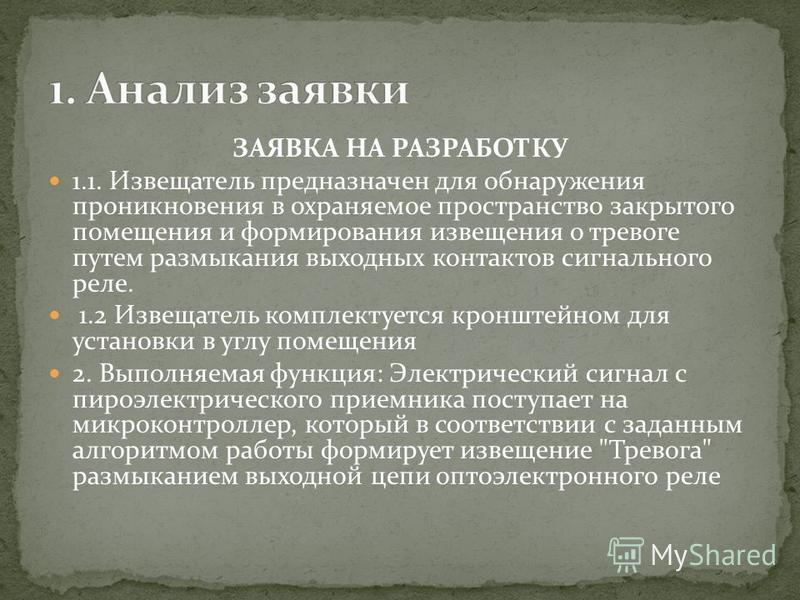

3 ЗАЯВКА НА РАЗРАБОТКУ 1.1. Извещатель предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле. 1.2 Извещатель комплектуется кронштейном для установки в углу помещения 2. Выполняемая функция: Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение "Тревога" размыканием выходной цепи оптоэлектронного реле

4 3. Основные параметры функционирования: (Параметры, определяющие данный тип РЭА и позволяющие сравнивать его с аналогами) Напряжение питания: от 8 до 15 В Ток потребления в дежурном режиме 10 мА в режиме «Тревога», мА, 15 Диапазон рабочих температур: -30 до + 50 С Количество независимых каналов для принятия сигналов от внешних датчиков: 2

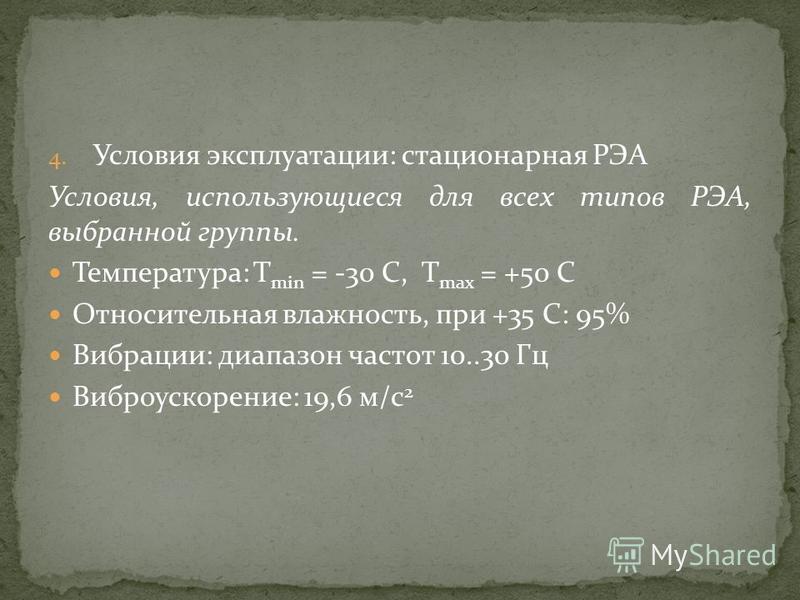

5 4. Условия эксплуатации: стационарная РЭА Условия, использующиеся для всех типов РЭА, выбранной группы. Температура: Т min = -30 C, Т мах = +50 С Относительная влажность, при +35 С: 95% Вибрации: диапазон частот Гц Виброускорение: 19,6 м/с 2

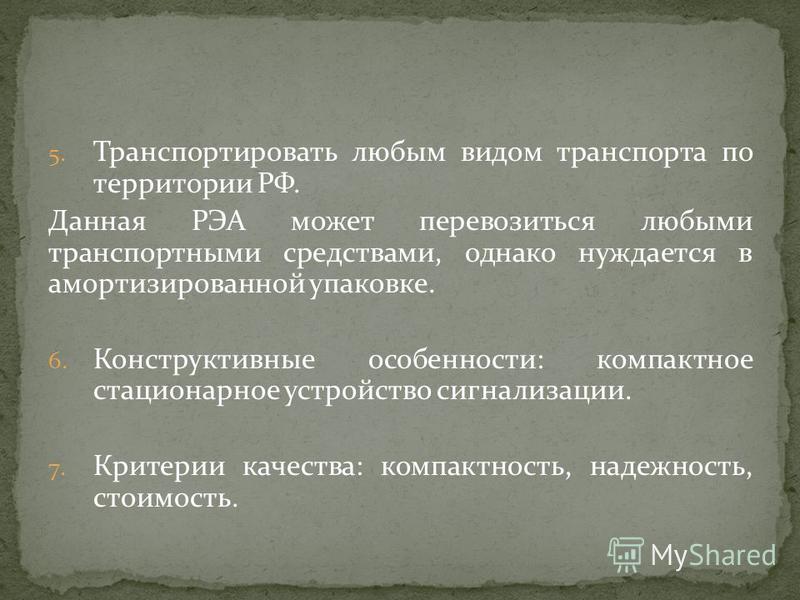

6 5. Транспортировать любым видом транспорта по территории РФ. Данная РЭА может перевозиться любыми транспортными средствами, однако нуждается в амортизированной упаковке. 6. Конструктивные особенности: компактное стационарное устройство сигнализации. 7. Критерии качества: компактность, надежность, стоимость.

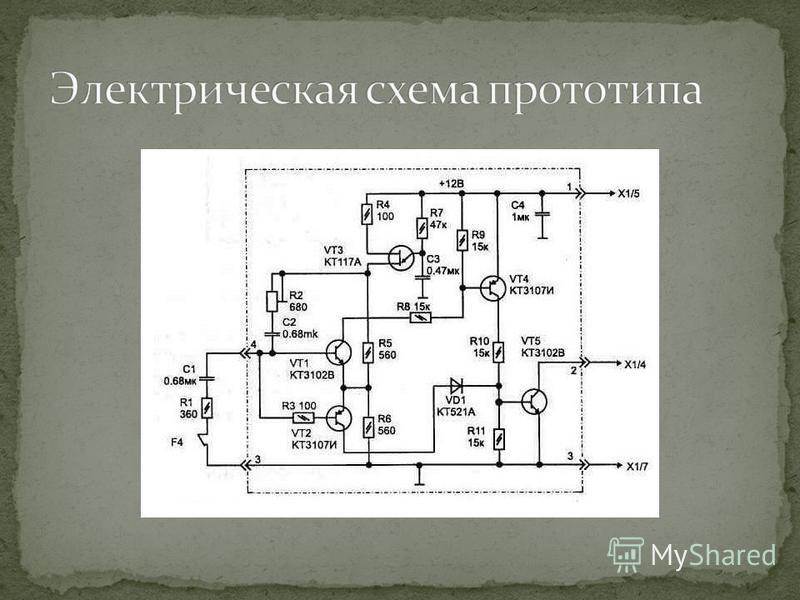

7

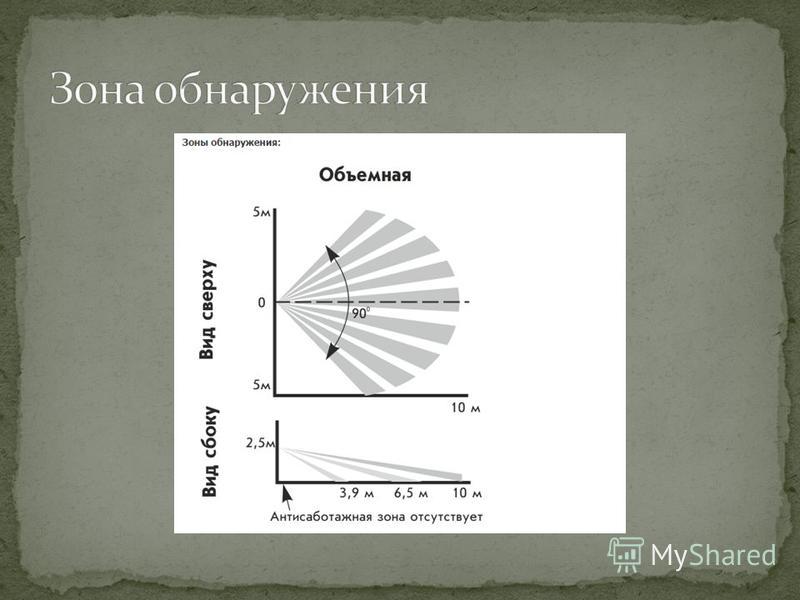

8

9

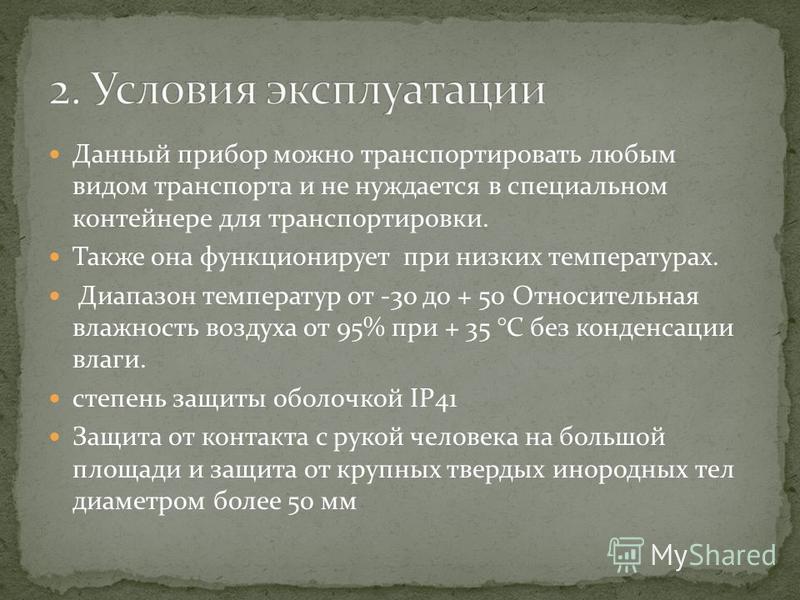

10 Данный прибор можно транспортировать любым видом транспорта и не нуждается в специальном контейнере для транспортировки. Также она функционирует при низких температурах. Диапазон температур от -30 до + 50 Относительная влажность воздуха от 95% при + 35 °С без конденсации влаги. степень защиты оболочкой IP41 Защита от контакта с рукой человека на большой площади и защита от крупных твердых инородных тел диаметром более 50 мм

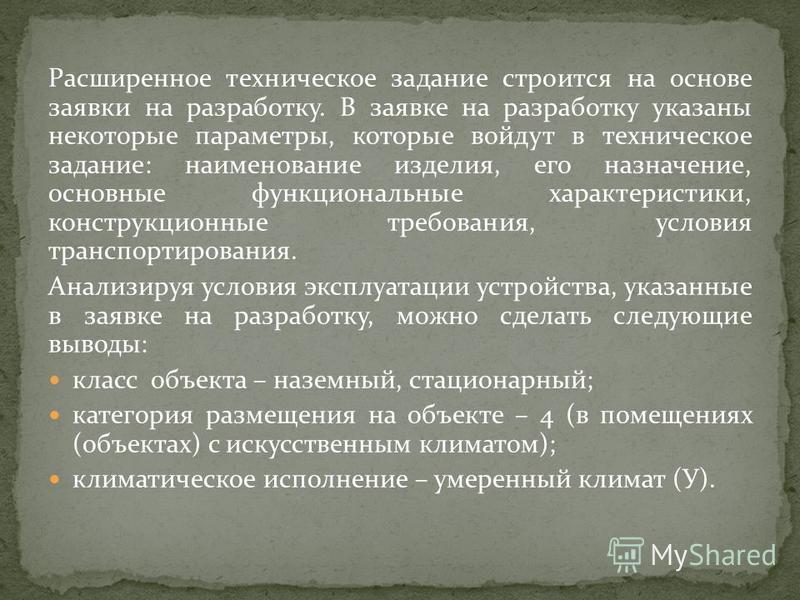

11 Расширенное техническое задание строится на основе заявки на разработку. В заявке на разработку указаны некоторые параметры, которые войдут в техническое задание: наименование изделия, его назначение, основные функциональные характеристики, конструкционные требования, условия транспортирования. Анализируя условия эксплуатации устройства, указанные в заявке на разработку, можно сделать следующие выводы: класс объекта – наземный, стационарный; категория размещения на объекте – 4 (в помещениях (объектах) с искусственным климатом); климатическое исполнение – умеренный климат (У).

12 В соответствии с ГОСТ стационарная РЭА, работающая в отапливаемых помещениях относится к 1-ой группе изделий по внешним воздействиям.

13

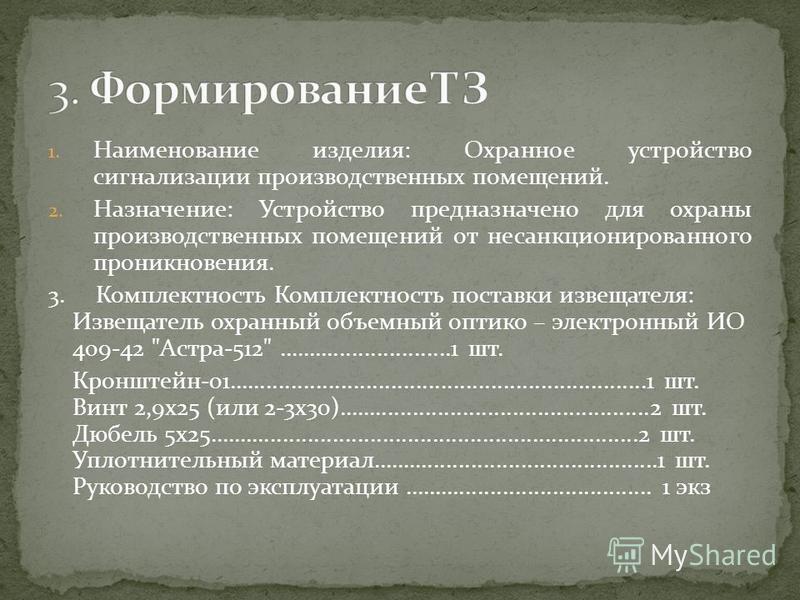

14 1. Наименование изделия: Охранное устройство сигнализации производственных помещений. 2. Назначение: Устройство предназначено для охраны производственных помещений от несанкционированного проникновения. 3. Комплектность Комплектность поставки извещателя: Извещатель охранный объемный оптико – электронный ИО "Астра-512" шт. Кронштейн шт. Винт 2,9 х 25 (или 2-3 х 30) шт. Дюбель 5 х шт. Уплотнительный материал шт. Руководство по эксплуатации экз

15 4. Основные функциональные характеристики: Параметры, определяющие данный тип РЭА и позволяющие сравнивать его с аналогами) Напряжение питания: от 8 до 15 В Ток потребления в дежурном режиме 10 мА в режиме «Тревога», мА, 15 Диапазон рабочих температур: -30 до + 50 С Количество независимых каналов для принятия сигналов от внешних датчиков: 2

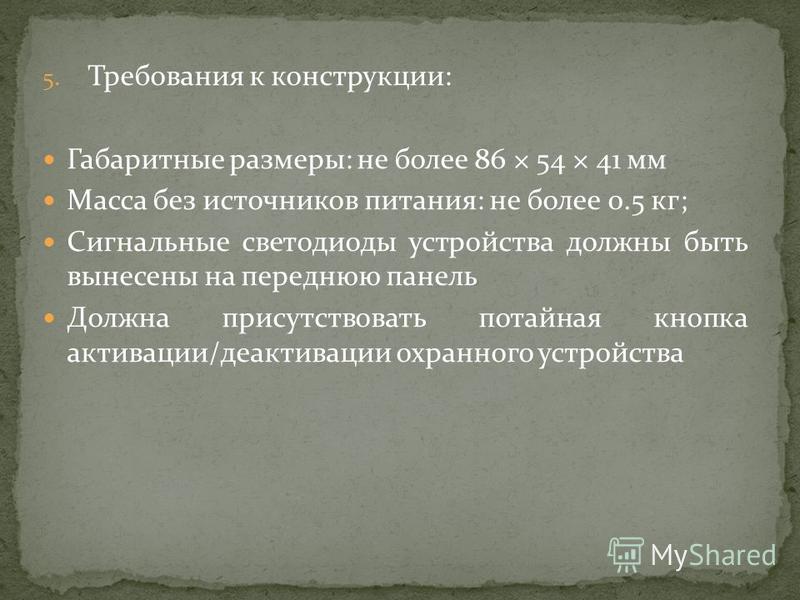

16 5. Требования к конструкции: Габаритные размеры: не более 86 × 54 × 41 мм Масса без источников питания: не более 0.5 кг; Сигнальные светодиоды устройства должны быть вынесены на переднюю панель Должна присутствовать потайная кнопка активации/деактивации охранного устройства

17 5. Конструктивно извещатель выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами и клеммниками винтовыми для внешних подключений.На плате установлена кнопка, которая при снятии крышки формирует извещение о тревоге независимо от включения питания извещателя. На плате установлен индикатор для контроля работоспособности извещателя. На крышке извещателя с внутренней стороны закреплен фиксатор, прижимающий и фиксирующий линзу. На плату установлена прокладка, изолирующая пространство между пироэлектрическим приемником и линзой от попадания насекомых и пыли.

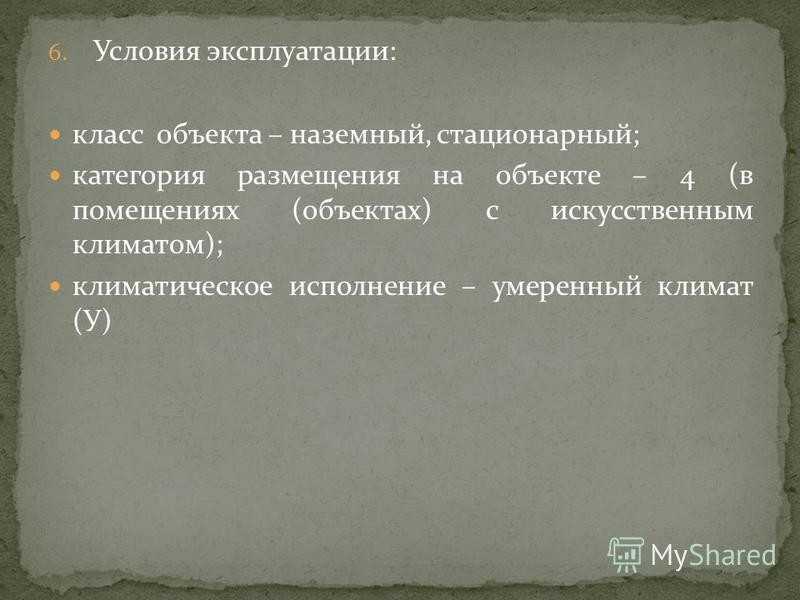

18 6. Условия эксплуатации: класс объекта – наземный, стационарный; категория размещения на объекте – 4 (в помещениях (объектах) с искусственным климатом); климатическое исполнение – умеренный климат (У)

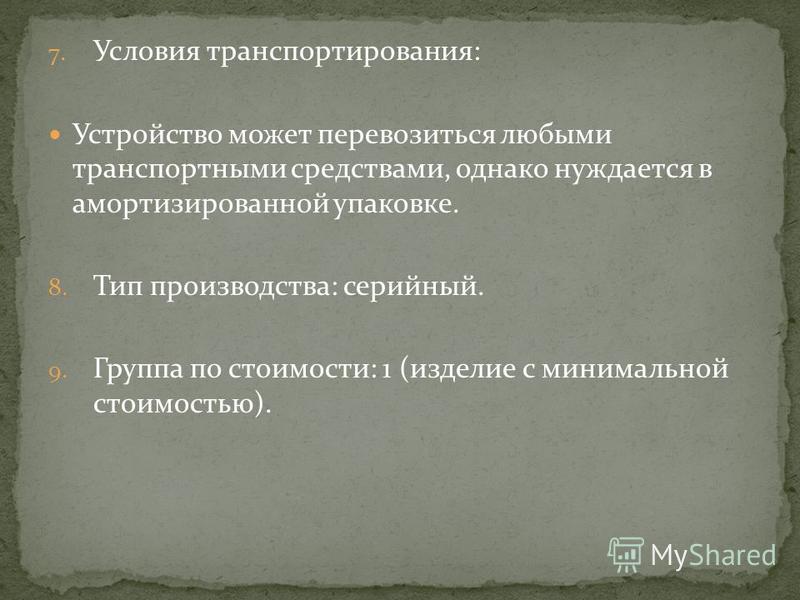

19 7. Условия транспортирования: Устройство может перевозиться любыми транспортными средствами, однако нуждается в амортизированной упаковке. 8. Тип производства: серийный. 9. Группа по стоимости: 1 (изделие с минимальной стоимостью).

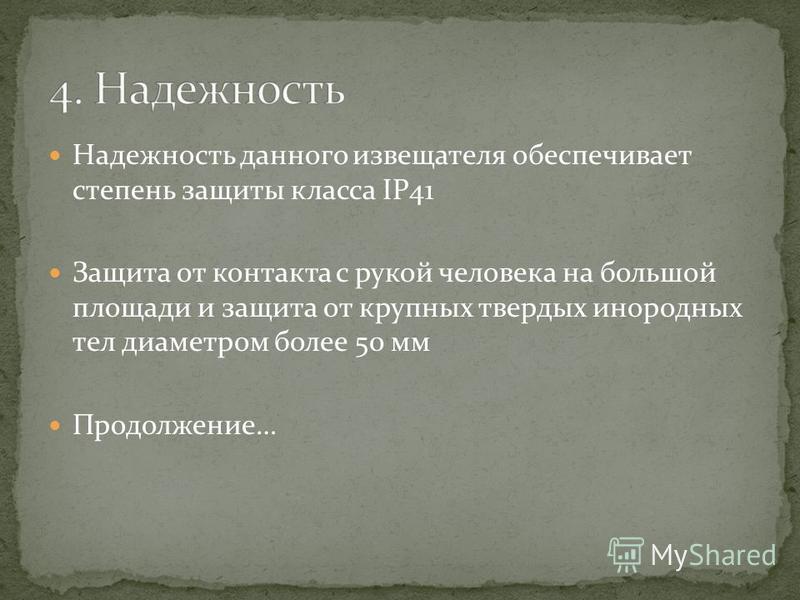

20 Надежность данного извещателя обеспечивает степень защиты класса IP41 Защита от контакта с рукой человека на большой площади и защита от крупных твердых инородных тел диаметром более 50 мм Продолжение…
