2 Охранный Извещатель Гюрза П

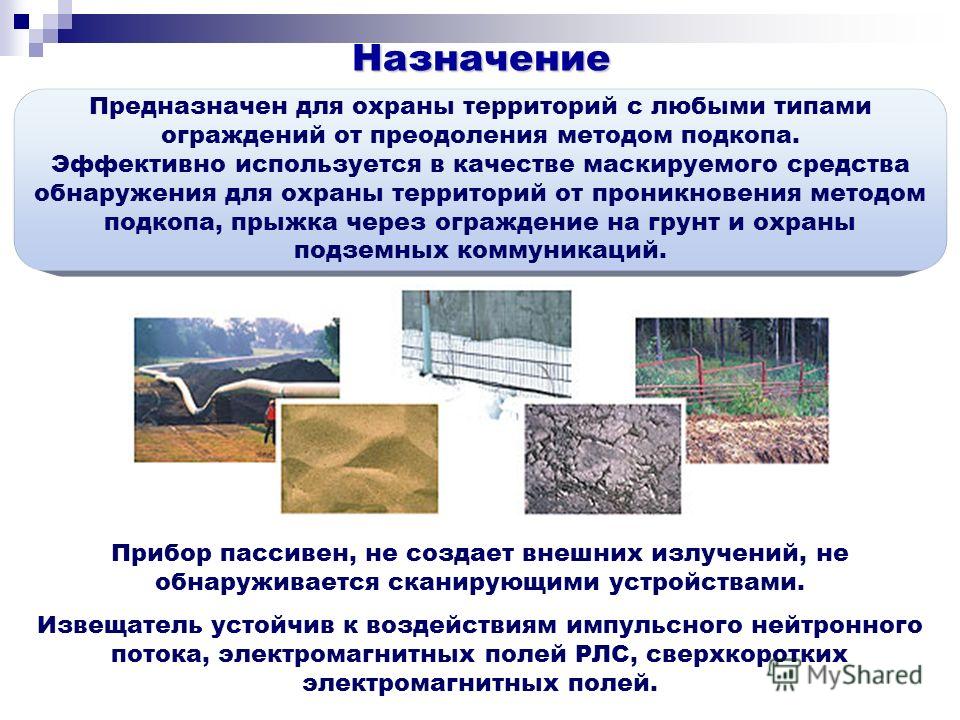

3 Предназначен для охраны территорий с любыми типами ограждений от преодоления методом подкопа. Эффективно используется в качестве маскируемого средства обнаружения для охраны территорий от проникновения методом подкопа, прыжка через ограждение на грунт и охраны подземных коммуникаций. Назначение Прибор пассивен, не создает внешних излучений, не обнаруживается сканирующими устройствами. Извещатель устойчив к воздействиям импульсного нейтронного потока, электромагнитных полей РЛС, сверхкоротких электромагнитных полей.

4 Принцип действия Основан на регистрации электрических сигналов, возникающих в чувствительном элементе, проложенном вдоль охраняемого рубежа в грунте на глубине 0,2 - 0,3 м, при попытках подкопа либо в случае ударных воздействий на грунт в зоне чувствительности (удар ломом или лопатой, прыжок и т.п.). При ударном воздействии на грунт в зоне чувствительности возникают механические волны, которые воспринимаются спиралевидной жилой виброкабеля. В виброкабеле за счет электризации также происходит разделение зарядов. При этом формируется электрический сигнал. Смещения грунта, возникающие при подкопе, создают локальные деформации трибокабеля. В трибокабеле за счет электризации трением происходит разделение зарядов между проводником и изоляцией. При этом формируется электрический сигнал.

5 Переходная муфта (1 комплект) Блок обработки сигнала (БОС) (1 комплект) Оконечное Устройство (1 комплект) Чувствительный элемент (Кабель ТППэп) Соединительный кабель (РК ) В состав датчика входят Соединительная муфта (1 комплект) Чувствительный элемент (Кабель КТВУ-М)

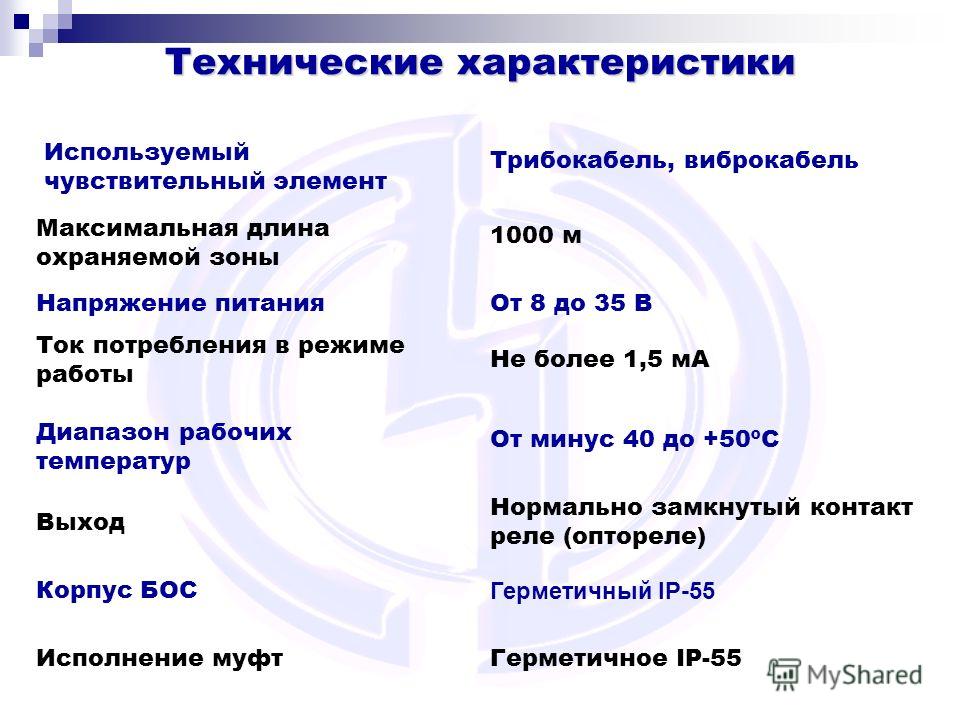

6 Технические характеристики Используемый чувствительный элемент Максимальная длина охраняемой зоны Напряжение питания Ток потребления в режиме работы Диапазон рабочих температур Выход Корпус БОС Исполнение муфт Трибокабель, виброкабель 1000 м Не более 1,5 мА От минус 40 до +50ºС Нормально замкнутый контакт реле (оптореле) Герметичный IP-55 От 8 до 35 В Герметичное IP-55

7 Устойчивость системы к воздействию внешних помеховых факторов Движение одного человека: расстояние от ЗО - 10 м Движение грузовых колесных, гусеничных и электифицирован- ных транспортных средств: расстояние от ЗО - 10 м Движение легковых автомобилей: расстояние от ЗО - 4,5 м Движение грузового и пассажирского железнодорожного транспорта: расстояние от ЗО - 15 м Линии электропередачи (до 500 кВ): расстояние от ЗО - 10 м Воздействие электромагнитных полей: не регламентируется (при установке БОС в металлический ШС) Работа промышленных и строительных механизмов: расстояние от ЗО - 30 м Воздействие мелких животных (собаки): вес - до 25 кг

8 Продукция Фракталь-СБ сертифицирована и неоднократно награждена дипломами и медалями различных выставок и конкурсов
