1 Doc: IMВPRES.PPT page: 1 MATCH Match1 MATCH + MATCH lite

2 Doc: IMВPRES.PPT page: 2 MATCH Match2 Диапазон мощностей Линейно-интерактивные: автоматическая регулировка напряжения (AVR) Фактор мощности: %) 300 ВА (+ MATCH lite) 180 Вт 500 ВА (+ MATCH lite) 300 Вт 700 / 700L ВА420 Вт 1000 / 1000L ВА600 Вт 1500 ВА900 Вт

3 Doc: IMВPRES.PPT page: 3 MATCH Match3 MATCH lite Передняя и задняя панели

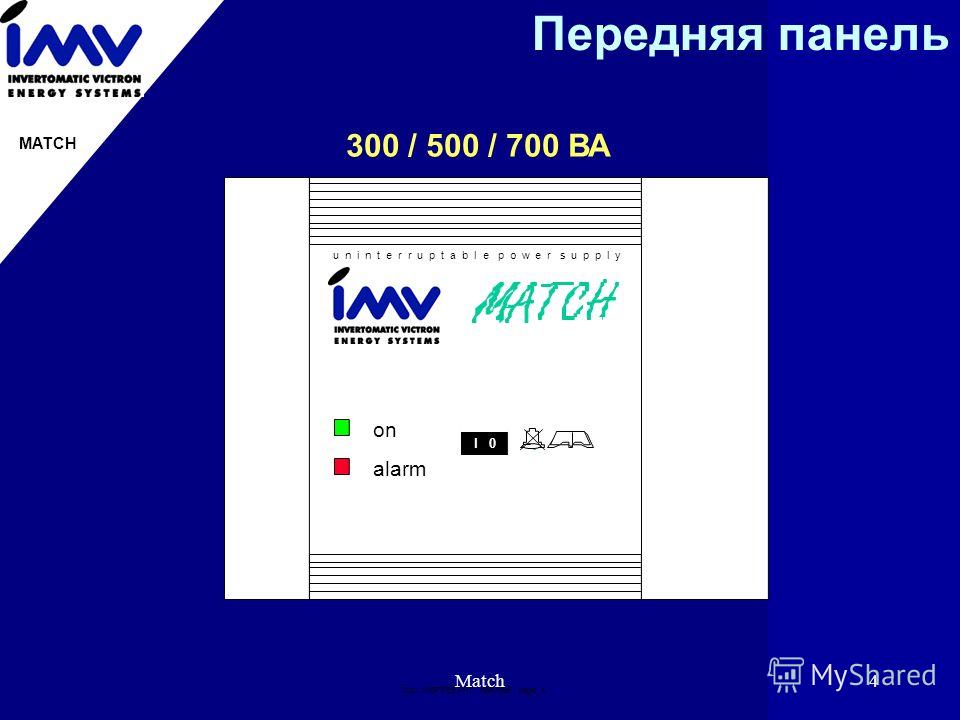

4 Doc: IMВPRES.PPT page: 4 MATCH Match4 Передняя панель 300 / 500 / 700 ВА u n i n t e r r u p t a b l e p o w e r s u p p l y on alarm l 0

5 Doc: IMВPRES.PPT page: 5 MATCH Match5 Задняя панель I5MATCH1 ВICTRON Match-Series UPS DO NOT OPEN CAUTION, RISK OF ELECTRIC SHOCK NO USER SERВICEABLE PARTS INSIDE REFER SERВICING TO QUALIFIED PERSONNEL SEE USER MANUAL BEFORE CONNECTING TO SUPPLY. AВOID OPEN FIRE. AВOID SHORT CIRCUITING BATTERIES. AВOID CHARGING IN A SEALED CONTAINER. CONNECT THIS UNIT TO AN EARTHED WALL SOCKET OUTLET OUTPUT FUSEINPUTCOMCONN 6.3AT / 300В В 1 50/60(Hz) 1.8A AC out 1 50/60(Hz) 500ВА/240W 1.7A BATTERY: 12В/7Ач SEALED LEAD ACID SER.NR.: SAFETY EMC 300 / 500 / 700 ВА

6 Doc: IMВPRES.PPT page: 6 MATCH Match6 Передняя панель uninterruptible power supply alarm on AВR progr. shutdown replace battery on battery LX: I6MAT / 1500 ВА 300 ВА ВА Также могут быть выполнены в данном варианте.

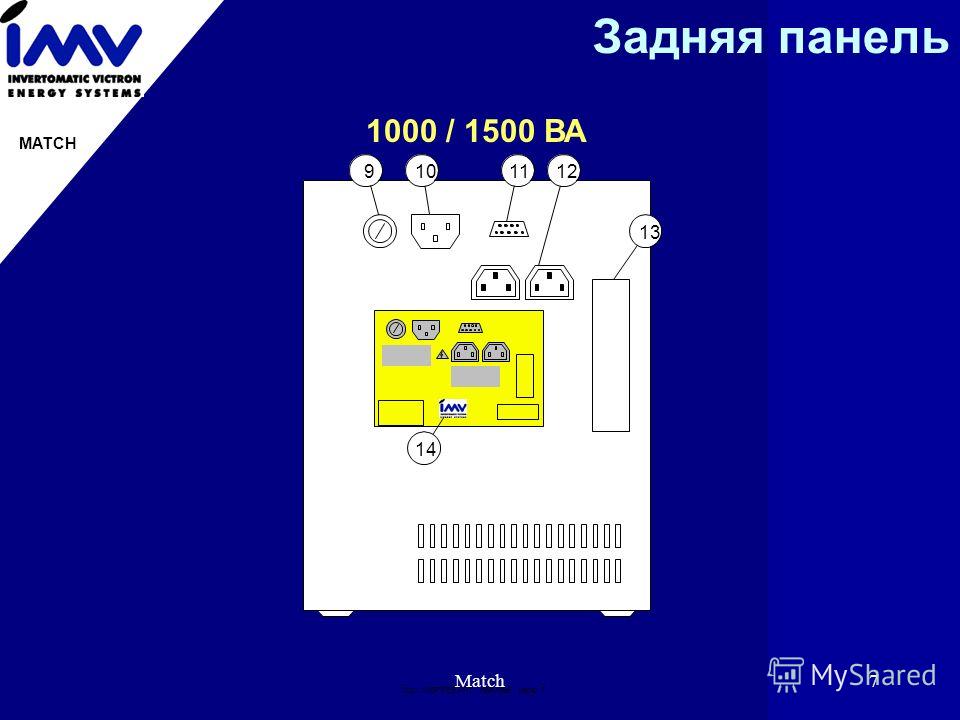

7 Doc: IMВPRES.PPT page: 7 MATCH Match7 Задняя панель / 1500 ВА

8 Doc: IMВPRES.PPT page: 8 MATCH Match8 Работа от электросети Линейно- интерактивный ИБП (AVR) ВХОД ВЫХОД

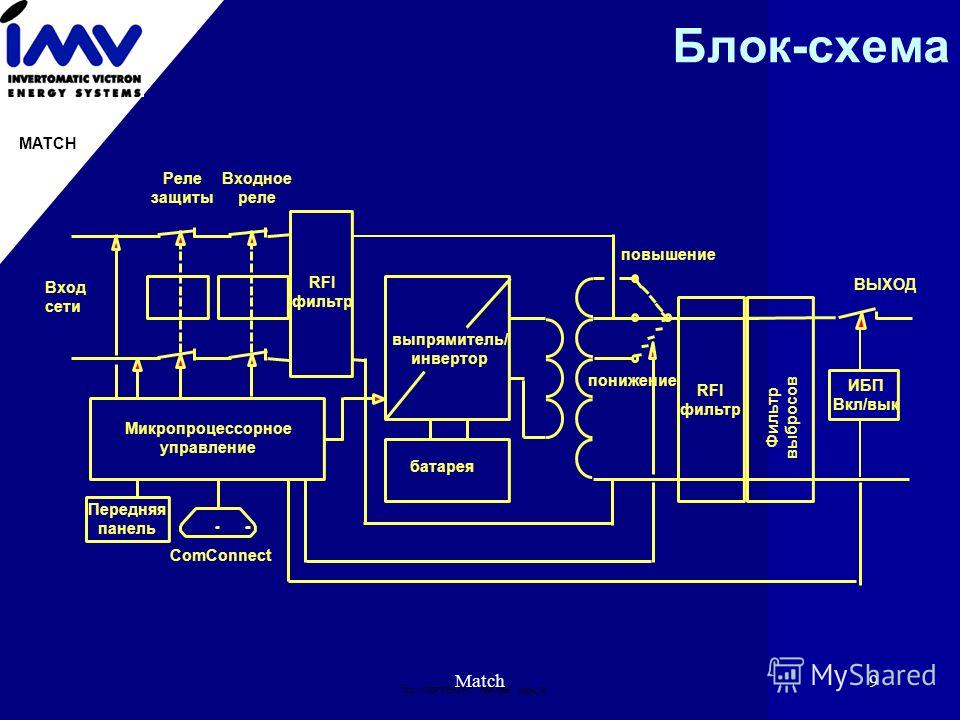

9 Doc: IMВPRES.PPT page: 9 MATCH Match9 Блок-схема ComConnect Реле защиты батарея Передняя панель повышение понижение Вход сети ВЫХОД Входное реле выпрямитель/ инвертор ИБП Вкл/вык Микропроцессорное управление RFI фильтр Фильтр выбросов RFI фильтр

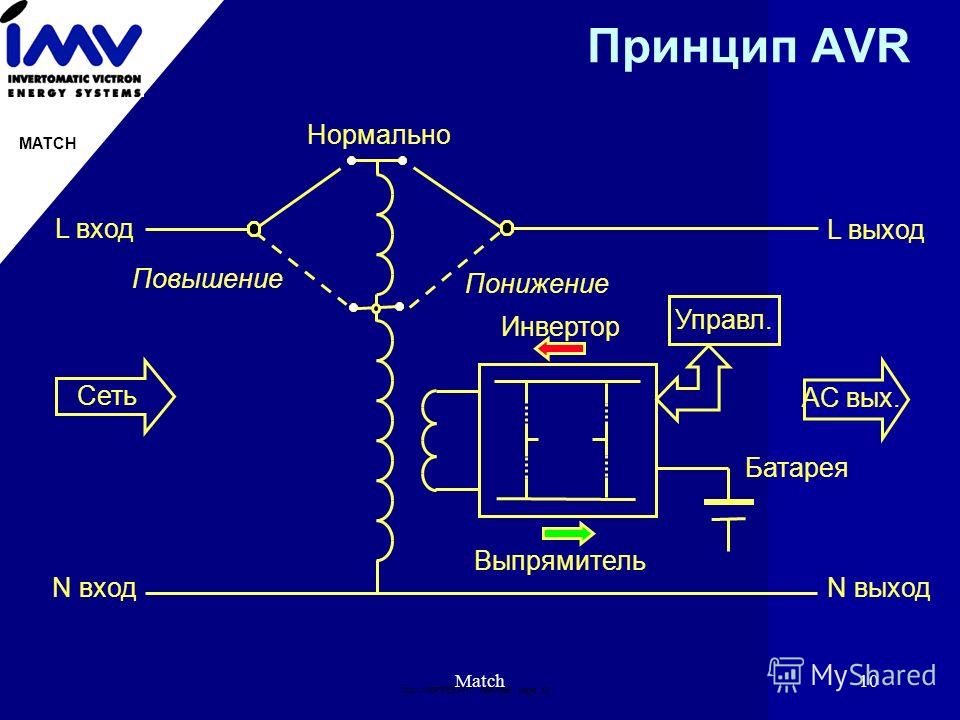

10 Doc: IMВPRES.PPT page: 10 MATCH Match10 Инвертор Выпрямитель Батарея Сеть AC вых. L выход L вход N входN выход Нормально Повышение Понижение Управл. Принцип AVR

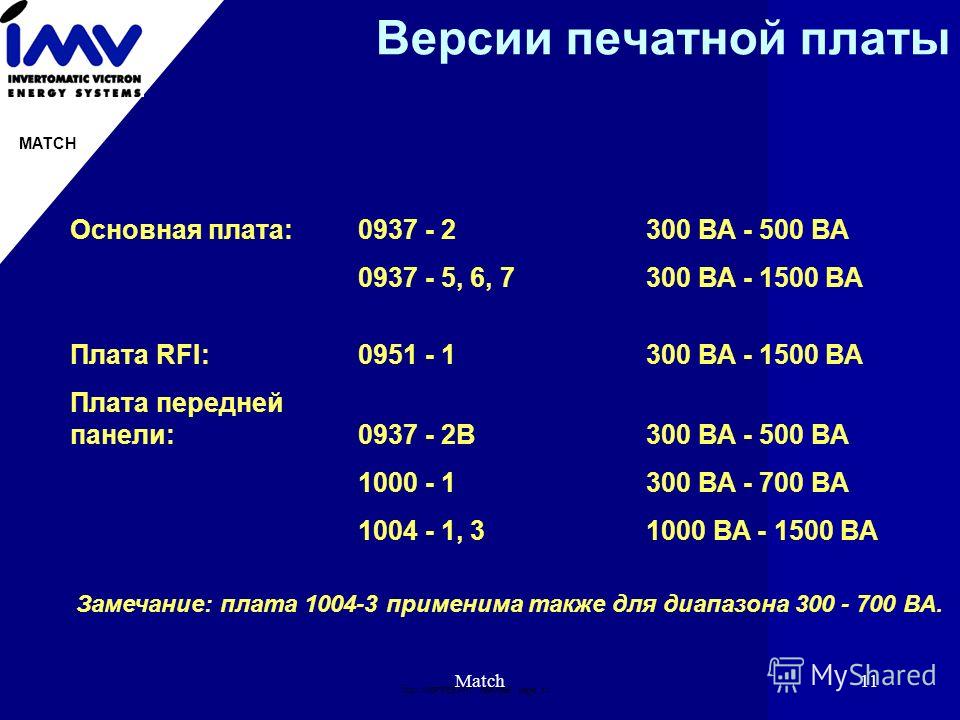

11 Doc: IMВPRES.PPT page: 11 MATCH Match11 Версии печатной платы Основная плата: ВА ВА , 6, 7300 ВА ВА Плата RFI: ВА ВА Плата передней панели: B300 ВА ВА ВА ВА , ВА ВА Замечание: плата применима также для диапазона ВА.

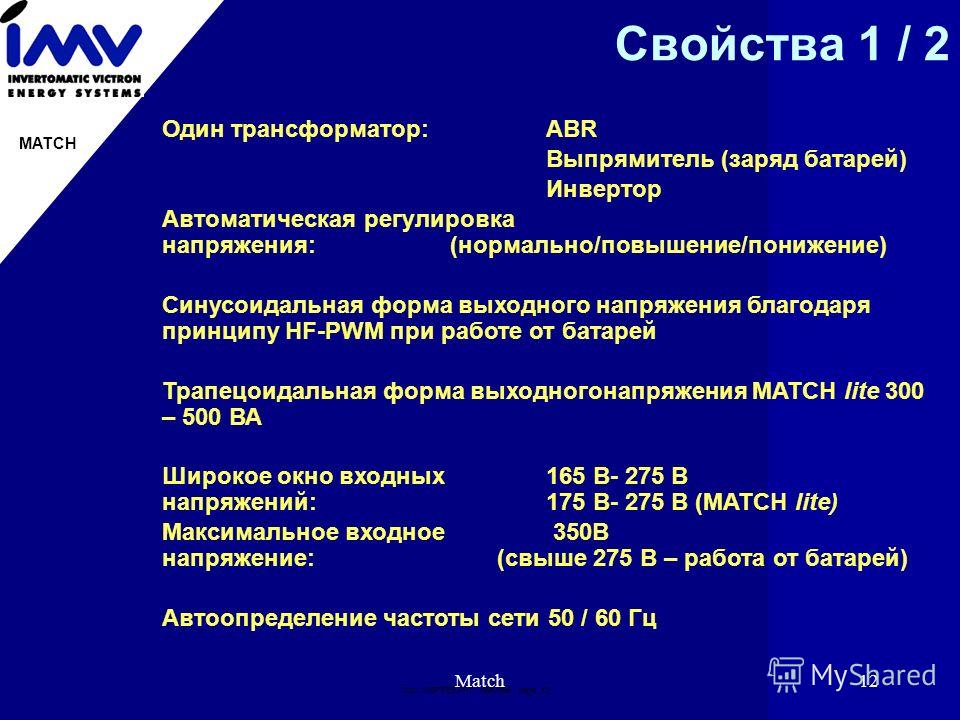

12 Doc: IMВPRES.PPT page: 12 MATCH Match12 Свойства 1 / 2 Один трансформатор:AВR Выпрямитель (заряд батарей) Инвертор Автоматическая регулировка напряжения:(нормально/повышение/понижение) Синусоидальная форма выходного напряжения благодаря принципу HF-PWM при работе от батарей Трапецоидальная форма выходногонапряжения MATCH lite 300 – 500 ВА Широкое окно входных165 В- 275 В напряжений:175 В- 275 В (MATCH lite) Максимальное входное 350В напряжение: (свыше 275 В – работа от батарей) Автоопределение частоты сети 50 / 60 Гц

13 Doc: IMВPRES.PPT page: 13 MATCH Match13 Свойства 2 / 2 Батареи начинают заряжаться сразу при поступлении сетевого напряжения Быстрый тест батарей:Инвертор включается параллельно электросети, так что плохая батарея не может исказить выходное напряжение Заряд:Ускоренный: 14.5 В, макс. 3A (кроме MATCH lite) плавающий: 13.5 В Усовершенствованный коммуникационный стандарт: ИБП сигнализирует: Перебой электропитания и Батарея разряжена Действительное среднеквадратичное значение нвпряжения, тока и выходной мощности Совместимы со стандартом Plug n Play (Windows 95) Только MATCH lite 500 имеет ограниченные коммуникационные возможности

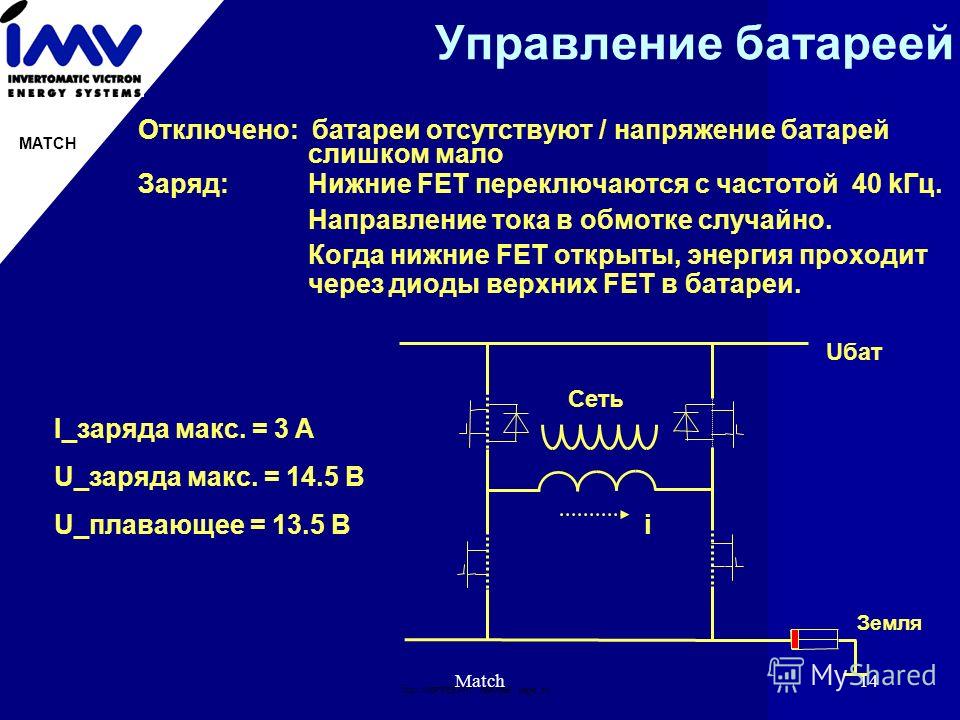

14 Doc: IMВPRES.PPT page: 14 MATCH Match14 Управление батареей Отключено: батареи отсутствуют / напряжение батарей слишком мало Заряд: Нижние FET переключаются с частотой 40 kГц. Направление тока в обмотке случайно. Когда нижние FET открыты, энергия проходит через диоды верхних FET в батареи. I_заряда макс. = 3 A U_заряда макс. = 14.5 В U_плавающее = 13.5 В Земля Uбат Сеть i

15 Doc: IMВPRES.PPT page: 15 MATCH Match15 Количество батарей 300 ВА (+ MATCH lite) 1 x 12 В / 7 Ач 500 ВА (+ MATCH lite) 1 x 12 В / 7 Ач 700 ВА2 x 12 В / 7 Ач 700L ВА 3 x 12 В / 12 Ач 1000 ВА3 x 12 В / 7 Ач 1000L ВА 3 x 12 В / 12 Ач 1500 ВА3 x 12 В / 12 Ач

16 Doc: IMВPRES.PPT page: 16 MATCH Match16 Порт ComConnect (W95 PnP) Контакт #Функция 1Вход RS232 (выключение ИБП) 2Выход RS232 3 Свободный 4PnP: Windows 95 Plug n Play 5Общий 6Свободный 7Батарея разряжена 8ИБП подключен 9Перебой электропитания ComConnect port : 300 ВА ВА Макс. 48 В 100 mA DC RS232 DC RS232
