1 IMV-CB.ppt/epe/ Какой выбрать ИБП ? Двойное преобразование ? Однократное преобразование ? AC DC AC Battery DC AC Battery

2 IMV-CB.ppt/epe/ Двойное против однократного преобразования Решение о использовании ИБП основывается на многих факторах, среди которых и вопрос о выборе технологии ИБП. Дебаты вокруг наиболее правильной технологии или концепции становятся более запутанными при учете таких факторов, как маркировка СЕ, условия окружающей среды и тип нагрузки. Из-за ограниченности времени мы не будем вдаваться в детали, однако сможем проанализировать некоторые важные различия. Важно отметить, что измерения на двух аппаратах по 80 кВА - один двойного преобразования ( IMV) и один - однократного проведены Испытательной лабораторией Министерства связи Швейцарии.

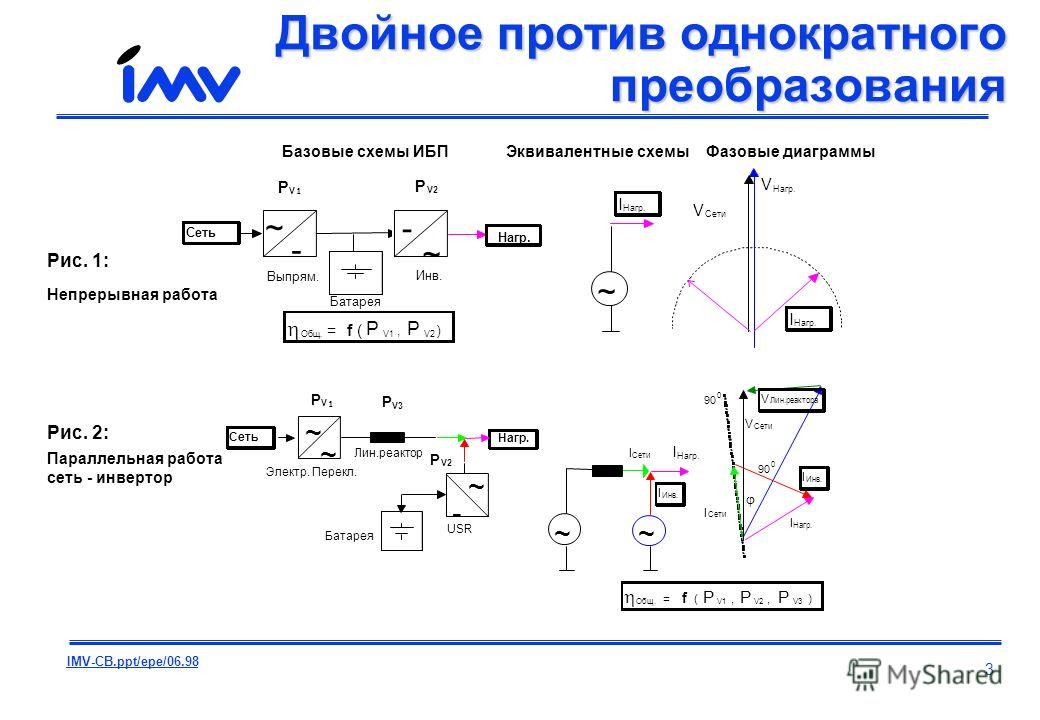

3 IMV-CB.ppt/epe/ Рис. 1: Непрерывная работа Базовые схемы ИБПЭквивалентные схемыФазовые диаграммы V Нагр. I V Сети ~ I Нагр. P V P V2 Инв. ~ - - ~ Нагр. Общ. = f ( P V1, P V2 ) Выпрям. Батарея Сеть 90 0 V Лин.реактора P V P ~~ I Инв. I Сети I Нагр. I I Сети I Инв. V Сети 90 0 V3 USR Сеть ~ ~ P V2 Нагр. - ~ Электр. Перекл. Лин.реактор Общ. = f ( P V1, P V2, P V3 ) Батарея Рис. 2: Параллельная работа сеть - инвертор Двойное против однократного преобразования

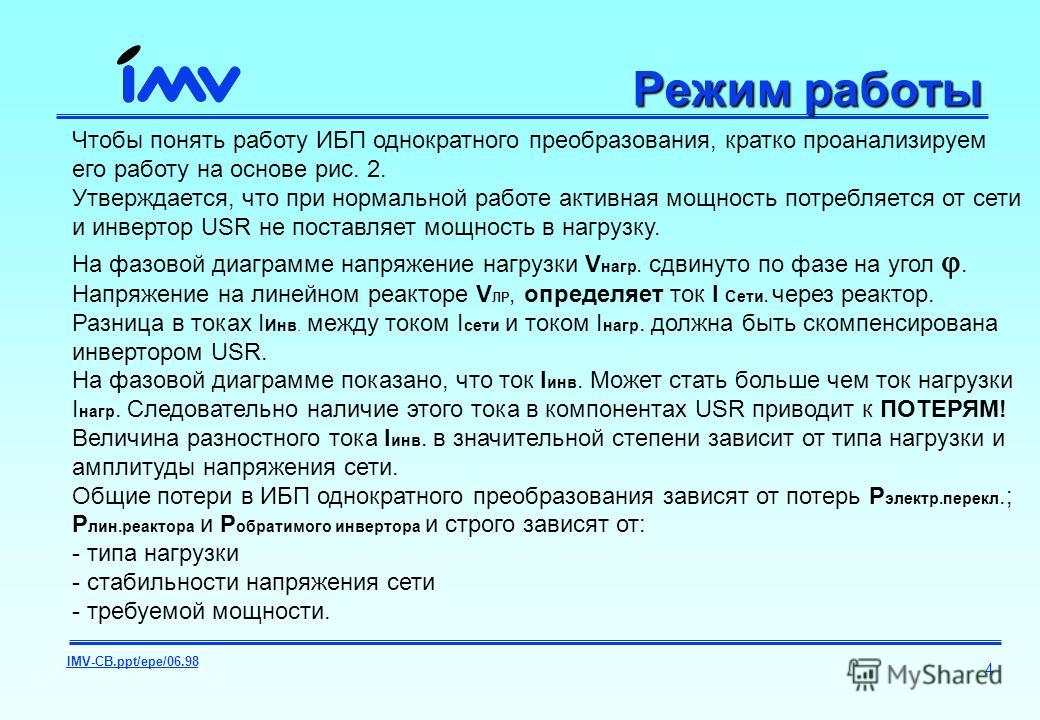

4 IMV-CB.ppt/epe/ Режим работы Чтобы понять работу ИБП однократного преобразования, кратко проанализируем его работу на основе рис. 2. Утверждается, что при нормальной работе активная мощность потребляется от сети и инвертор USR не поставляет мощность в нагрузку. На фазовой диаграмме напряжение нагрузки V нагр. сдвинуто по фазе на угол. Напряжение на линейном реакторе V ЛР, определяет ток I Сети. через реактор. Разница в токах I Инв. между током I сети и током I нагр. должна быть скомпенсирована инвертором USR. На фазовой диаграмме показано, что ток I инв. Может стать больше чем ток нагрузки I нагр. Следовательно наличие этого тока в компонентах USR приводит к ПОТЕРЯМ! Величина разностного тока I инв. в значительной степени зависит от типа нагрузки и амплитуды напряжения сети. Общие потери в ИБП однократного преобразования зависят от потерь Р электр.перекл.; Р лин.реактора и Р обратимого инвертора и строго зависят от: - типа нагрузки - стабильности напряжения сети - требуемой мощности.

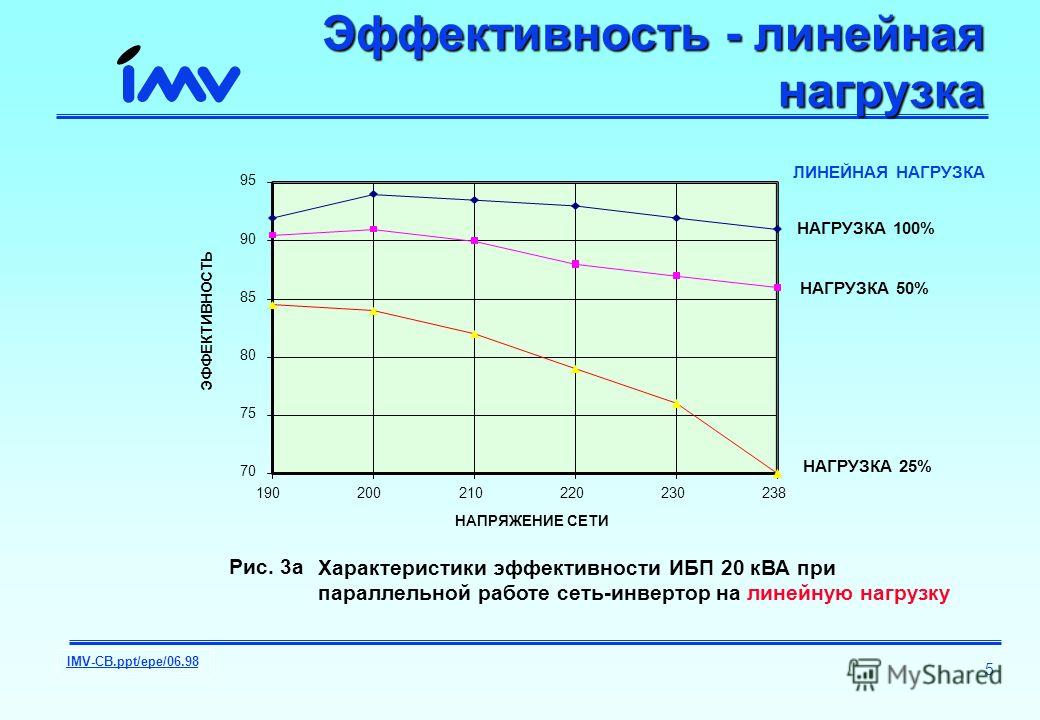

5 IMV-CB.ppt/epe/ Эффективность - линейная нагрузка НАПРЯЖЕНИЕ СЕТИ ЭФФЕКТИВНОСТЬ НАГРУЗКА 100% НАГРУЗКА 50% НАГРУЗКА 25% ЛИНЕЙНАЯ НАГРУЗКА Рис. 3a : Характеристики эффективности ИБП 20 кВА при параллельной работе сеть-инвертор на линейную нагрузку

6 IMV-CB.ppt/epe/ Эффективность - нелинейная нагрузка НАПРЯЖЕНИЕ СЕТИ ЭФФЕКТИВНОСТЬ НЕЛИНЕЙНАЯ НАГРУЗКА 50% Рис. 3б. : Характеристики эффективности ИБП 20 кВА при параллельной работе сеть-инвертор на нелинейную нагрузку

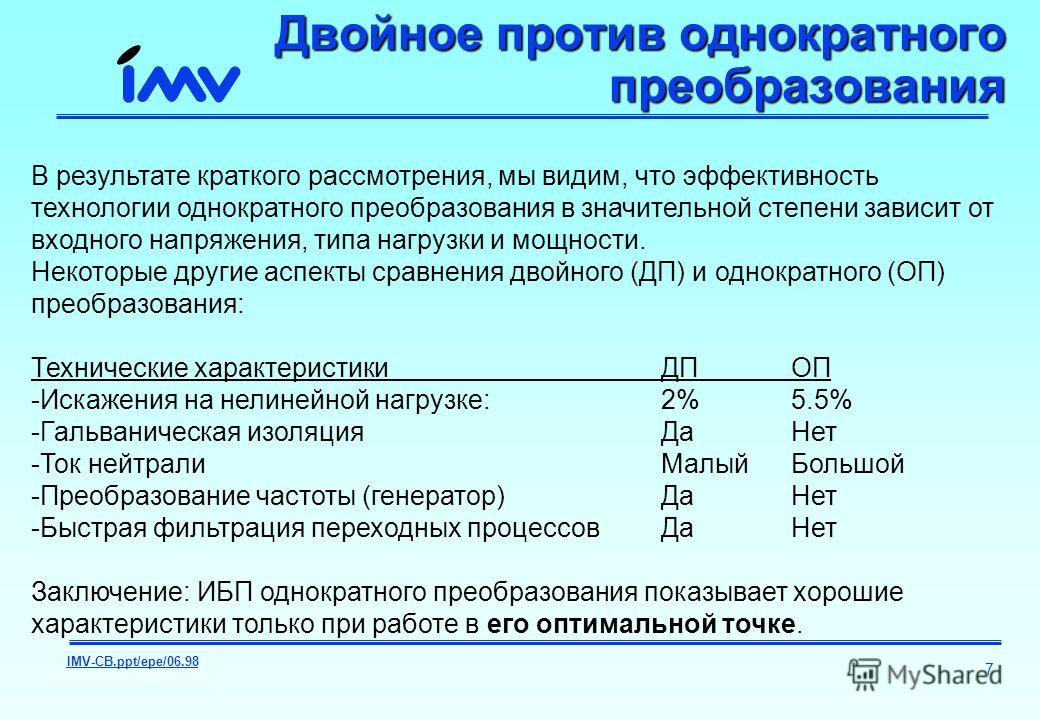

7 IMV-CB.ppt/epe/ В результате краткого рассмотрения, мы видим, что эффективность технологии однократного преобразования в значительной степени зависит от входного напряжения, типа нагрузки и мощности. Некоторые другие аспекты сравнения двойного (ДП) и однократного (ОП) преобразования: Технические характеристикиДПОП -Искажения на нелинейной нагрузке: 2%5.5% -Гальваническая изоляцияДаНет -Ток нейтралиМалыйБольшой -Преобразование частоты (генератор)ДаНет -Быстрая фильтрация переходных процессов ДаНет Заключение: ИБП однократного преобразования показывает хорошие характеристики только при работе в его оптимальной точке. Двойное против однократного преобразования
